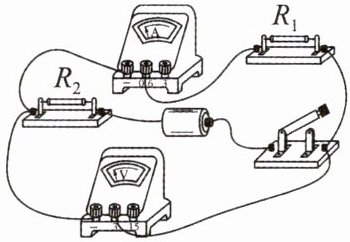

8. (2023·临沂)如图所示,电源电压为1.5 V,电阻$R_1$的阻值为2 Ω,闭合开关后,电流表的示数为0.3 A,则
( )

A. 通过$R_1$的电流大于0.3 A
B. 电阻$R_1$和$R_2$是并联的
C. 电压表的示数为0.9 V
D. 电阻$R_2$的阻值为3 Ω

D

9. 如图所示是一款摄像机自主启动装置的简化电路图，电源电压恒为$12\ \mathrm{V}$，$R_P$是红外线探测电阻，$R$是定值电阻，阻值为$8\ \Omega$.当$R$两端的电压达到$8\ \mathrm{V}$时，摄像机自主启动拍摄.
(1)求此时电路中的电流.
(2)求此时$R_P$的阻值.

解：
(1)由题图可知，定值电阻$R$与红外线探测电阻$R_P$串联，电压表测$R$两端的电压. 由串联电路的电流特点可知，电路中的电流$I=\frac{U_R}{R}=\frac{8\mathrm{V}}{8\Omega}=1\mathrm{A}.$ (2)由串联电路的电压特点可知，$R_P$两端的电压$U_P = U - U_R = 12\mathrm{V}-8\mathrm{V}=4\mathrm{V}，$由欧姆定律可知，$R_P$的阻值$R_P=\frac{U_P}{I}=\frac{4\mathrm{V}}{1\mathrm{A}} = 4\Omega.$

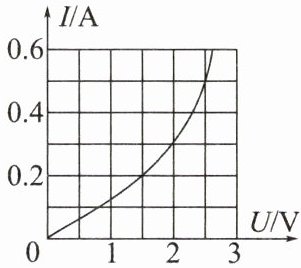

10. 如图所示是某小灯泡的I-U图像,现将小灯泡与一个定值电阻串联在电压为8 V的电源两端,已知电路中的电流为0.5 A,则此时小灯泡的电阻为 ______ Ω,该定值电阻的阻值为 ______ Ω.

5
; 11

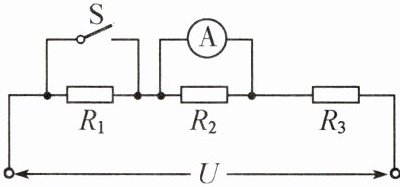

11. 三个定值电阻串联后接在电压恒定的电源两端,已知$R_1=1\ \Omega$,$R_2=2\ \Omega$,$R_3=3\ \Omega$,某同学将一个开关S接在$R_1$的两端,一个电流表接在$R_2$的两端,如图所示.闭合开关时,电流表的示数为1 A,则电源电压为______V;若断开开关S并将电流表改接为一个电压表,则电压表的示数为______V.

3
; 1

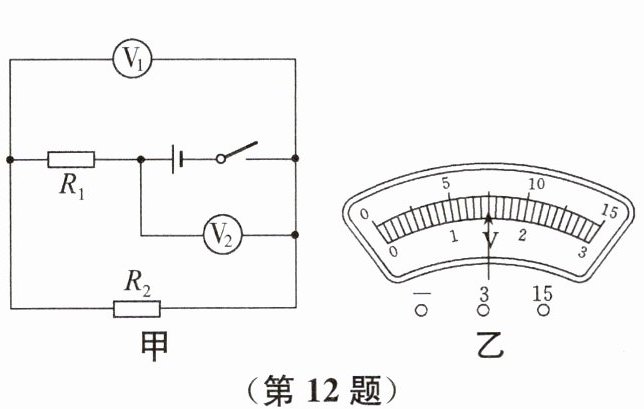

12. 如图甲所示的电路中，当闭合开关后，两个电压表的指针偏转情况均如图乙所示，则$R_1$两端的电压为 ______ V，$R_1$与$R_2$的电阻之比为 ______。

6
; 4：1

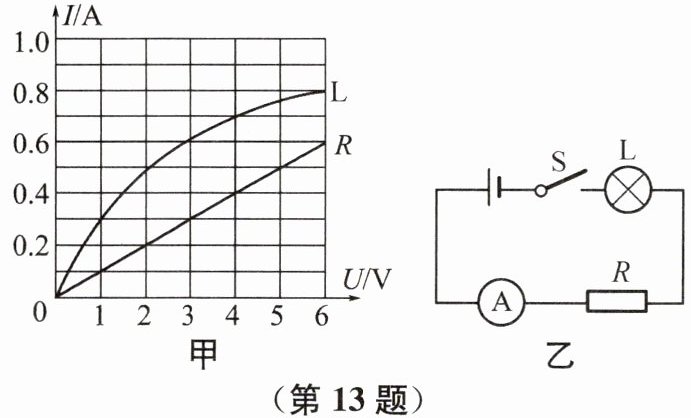

13. 如图甲所示是电阻R和灯泡L的I-U图像.由图甲可知,电阻R的阻值是________Ω.将电阻R和灯泡L接在图乙电路中,S闭合,电流表示数为0.3 A,则电源电压为________V.

10
; 4
