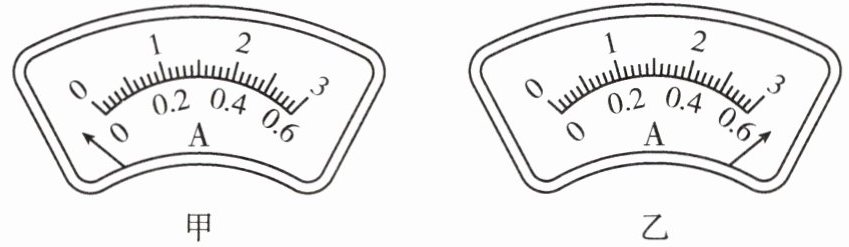

4. 小宇在做某电学实验时，发现还没接入电路的电流表的指针位置如图甲所示，纠正方法是
调零
。将纠正好的电流表接入电路并闭合开关后，又发现电流表的指针偏转如图甲所示，产生这一现象的原因是电流表正、负接线柱接反了
，纠正方法是把正、负接线柱的线调换位置
。小红在做同样的电学实验，闭合开关后，发现电流表的指针偏转如图乙所示，产生这一现象的原因是电流太大，而所选择的测量范围太小
，纠正方法是改用较大的测量范围
。答案
4. 调零 电流表正、负接线柱接反了 把正、负接线柱的线调换位置 电流太大，而所选择的测量范围太小 改用较大的测量范围
解析
【分析】
首先观察甲图中未接入电路的电流表指针位置，此时指针未指向零刻度线，这是电流表使用前的问题；接入电路后指针仍反向偏转，说明电流方向异常；乙图指针偏转超出量程，说明量程选择不当。解题需结合电流表的使用规则：使用前需调零，电流要从正接线柱流入、负接线柱流出，被测电流不能超过量程，逐一分析各现象的原因与纠正方法。
【解析】
1. 未接入电路时，电流表指针未对准零刻度线，说明电流表未调零，纠正方法是对电流表进行调零。
2. 电流表接入电路闭合开关后，指针反向偏转（如图甲），原因是电流表正、负接线柱接反了，纠正方法是调换连接电流表正、负接线柱的导线。
3. 闭合开关后，电流表指针偏转超出量程（如图乙），原因是被测电流太大，所选电流表量程太小，纠正方法是改用电流表的较大量程。
【答案】
调零；电流表正、负接线柱接反了；把正、负接线柱的线调换位置；电流太大，而所选择的测量范围太小；改用较大的测量范围
【知识点】
电流表的使用
【点评】
本题考查电流表的正确使用方法，是电学实验的基础操作题，需掌握调零、接线方向、量程选择的要点，难度适中。
【难度系数】
0.3
首先观察甲图中未接入电路的电流表指针位置，此时指针未指向零刻度线，这是电流表使用前的问题；接入电路后指针仍反向偏转，说明电流方向异常；乙图指针偏转超出量程，说明量程选择不当。解题需结合电流表的使用规则：使用前需调零，电流要从正接线柱流入、负接线柱流出，被测电流不能超过量程，逐一分析各现象的原因与纠正方法。
【解析】
1. 未接入电路时，电流表指针未对准零刻度线，说明电流表未调零，纠正方法是对电流表进行调零。
2. 电流表接入电路闭合开关后，指针反向偏转（如图甲），原因是电流表正、负接线柱接反了，纠正方法是调换连接电流表正、负接线柱的导线。
3. 闭合开关后，电流表指针偏转超出量程（如图乙），原因是被测电流太大，所选电流表量程太小，纠正方法是改用电流表的较大量程。
【答案】
调零；电流表正、负接线柱接反了；把正、负接线柱的线调换位置；电流太大，而所选择的测量范围太小；改用较大的测量范围
【知识点】
电流表的使用
【点评】
本题考查电流表的正确使用方法，是电学实验的基础操作题，需掌握调零、接线方向、量程选择的要点，难度适中。
【难度系数】
0.3
1. 下列对常见的家用电器正常工作时所通过的电流大小的估测合理的是（
A.笔记本电脑中的电流约100 mA
B.电视机的电流约1 A
C.电饭锅的电流约100 A
D.手机的电流约1 A
B
）。A.笔记本电脑中的电流约100 mA
B.电视机的电流约1 A
C.电饭锅的电流约100 A
D.手机的电流约1 A
答案
1. B
解析
【分析】要判断各选项中家用电器的电流估测是否合理，需结合家庭电路电压为220V，利用电功率公式$I=\frac{P}{U}$计算电流，或记住常见家用电器的电流大致范围，逐个分析选项：A选项笔记本电脑功率约50W，计算电流后与选项对比；B选项电视机功率约200W，计算后判断；C选项电饭锅功率约1000W，计算后排除；D选项手机正常工作电流范围与选项对比，最终选出合理选项。
【解析】家庭电路电压$U=220V$，根据$I=\frac{P}{U}$分析：
A选项：笔记本电脑功率约50W，电流$I=\frac{50W}{220V}\approx0.23A=230mA$，远大于100mA，估测不合理；
B选项：电视机功率约200W，电流$I=\frac{200W}{220V}\approx0.9A$，接近1A，估测合理；
C选项：电饭锅功率约1000W，电流$I=\frac{1000W}{220V}\approx4.5A$，远小于100A，估测不合理；
D选项：手机正常工作电流约0.1~0.3A，远小于1A，估测不合理。
综上，答案为B。
【答案】B
【知识点】电流的估测、电功率与电流的关系
【点评】本题考查常见家用电器正常工作电流的估测，属于初中物理基础题型，要求学生掌握常见家电的功率或电流大致范围，通过公式计算或识记即可判断，难度较低。
【难度系数】0.6
【解析】家庭电路电压$U=220V$，根据$I=\frac{P}{U}$分析：
A选项：笔记本电脑功率约50W，电流$I=\frac{50W}{220V}\approx0.23A=230mA$，远大于100mA，估测不合理；
B选项：电视机功率约200W，电流$I=\frac{200W}{220V}\approx0.9A$，接近1A，估测合理；
C选项：电饭锅功率约1000W，电流$I=\frac{1000W}{220V}\approx4.5A$，远小于100A，估测不合理；
D选项：手机正常工作电流约0.1~0.3A，远小于1A，估测不合理。
综上，答案为B。
【答案】B
【知识点】电流的估测、电功率与电流的关系
【点评】本题考查常见家用电器正常工作电流的估测，属于初中物理基础题型，要求学生掌握常见家电的功率或电流大致范围，通过公式计算或识记即可判断，难度较低。
【难度系数】0.6
2. 学校教室中，几盏照明灯间是
并联
（填“串联”或“并联”）的，通过一盏照明灯的电流小于
（填“大于”“小于”或“等于”）5 A。答案
2. 并联 小于
解析
【分析】
首先，思考家庭电路用电器的连接特点：串联电路中各用电器互相影响，并联电路中各用电器独立工作、互不影响；教室的照明灯需保证一盏损坏后其余仍能正常工作，据此判断连接方式。其次，结合电功率公式计算电流：家庭电路电压为220V，普通照明灯功率较小，通过公式I=P/U估算电流，与5A比较得出结论。
【解析】
1. 连接方式判断：教室的照明灯工作时，若其中一盏损坏，其余照明灯仍能正常工作，说明各灯之间互不影响，因此照明灯间是并联的。
2. 电流大小判断：家庭电路电压U=220V，普通照明灯的功率约为几十瓦（如40W），根据电功率公式I=P/U，计算得电流I=40W/220V≈0.18A，远小于5A，因此通过一盏照明灯的电流小于5A。
【答案】
并联；小于
【知识点】
家庭电路的连接；电功率与电流的关系
【点评】
本题考查家庭电路的连接特点和电功率公式的简单应用，属于基础题，结合生活常识和公式即可解答，难度较低。
【难度系数】
0.8
首先，思考家庭电路用电器的连接特点：串联电路中各用电器互相影响，并联电路中各用电器独立工作、互不影响；教室的照明灯需保证一盏损坏后其余仍能正常工作，据此判断连接方式。其次，结合电功率公式计算电流：家庭电路电压为220V，普通照明灯功率较小，通过公式I=P/U估算电流，与5A比较得出结论。
【解析】
1. 连接方式判断：教室的照明灯工作时，若其中一盏损坏，其余照明灯仍能正常工作，说明各灯之间互不影响，因此照明灯间是并联的。
2. 电流大小判断：家庭电路电压U=220V，普通照明灯的功率约为几十瓦（如40W），根据电功率公式I=P/U，计算得电流I=40W/220V≈0.18A，远小于5A，因此通过一盏照明灯的电流小于5A。
【答案】
并联；小于
【知识点】
家庭电路的连接；电功率与电流的关系
【点评】
本题考查家庭电路的连接特点和电功率公式的简单应用，属于基础题，结合生活常识和公式即可解答，难度较低。
【难度系数】
0.8

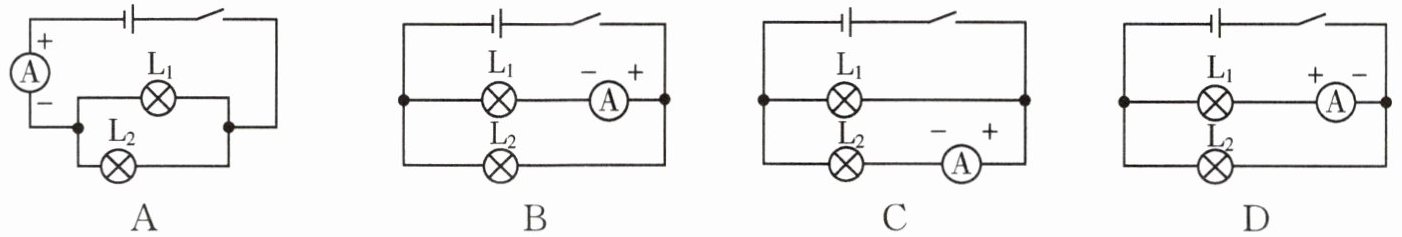

3. 下列电路中，电流表能正确测量通过灯$\mathrm{L}_1$电流的电路是（
B
）。答案
3. B
解析
【分析】要判断电流表是否正确测量灯$\mathrm{L}_1$的电流，需满足两个核心条件：①电流表与$\mathrm{L}_1$串联；②电流从电流表的正接线柱流入、负接线柱流出。需逐一分析各选项，排除不符合条件的电路。
【解析】
选项A：电流表接在干路中，测量的是$\mathrm{L}_1$和$\mathrm{L}_2$的总电流，并非$\mathrm{L}_1$的电流，不符合要求。
选项B：电流表与$\mathrm{L}_1$串联，电流从电源正极流出，经开关后，从电流表的正接线柱（右侧）流入、负接线柱（左侧）流出，再经过$\mathrm{L}_1$回到电源负极，满足电流表的使用规则，能正确测量$\mathrm{L}_1$的电流。
选项C：电流表与$\mathrm{L}_2$串联，测量的是$\mathrm{L}_2$的电流，并非$\mathrm{L}_1$的电流，不符合要求。
选项D：电流表虽与$\mathrm{L}_1$串联，但电流从电流表的负接线柱（右侧）流入、正接线柱（左侧）流出，正负接线柱接反，无法正确测量电流，不符合要求。
【答案】B
【知识点】电流表的使用、串并联电路识别
【点评】本题考查电流表的正确使用，需明确电流表需串联在被测电路中，且遵循“正进负出”的接线规则，同时要区分各支路的测量对象，属于基础电路分析题。
【难度系数】0.5
【解析】
选项A：电流表接在干路中，测量的是$\mathrm{L}_1$和$\mathrm{L}_2$的总电流，并非$\mathrm{L}_1$的电流，不符合要求。
选项B：电流表与$\mathrm{L}_1$串联，电流从电源正极流出，经开关后，从电流表的正接线柱（右侧）流入、负接线柱（左侧）流出，再经过$\mathrm{L}_1$回到电源负极，满足电流表的使用规则，能正确测量$\mathrm{L}_1$的电流。
选项C：电流表与$\mathrm{L}_2$串联，测量的是$\mathrm{L}_2$的电流，并非$\mathrm{L}_1$的电流，不符合要求。
选项D：电流表虽与$\mathrm{L}_1$串联，但电流从电流表的负接线柱（右侧）流入、正接线柱（左侧）流出，正负接线柱接反，无法正确测量电流，不符合要求。
【答案】B
【知识点】电流表的使用、串并联电路识别
【点评】本题考查电流表的正确使用，需明确电流表需串联在被测电路中，且遵循“正进负出”的接线规则，同时要区分各支路的测量对象，属于基础电路分析题。
【难度系数】0.5

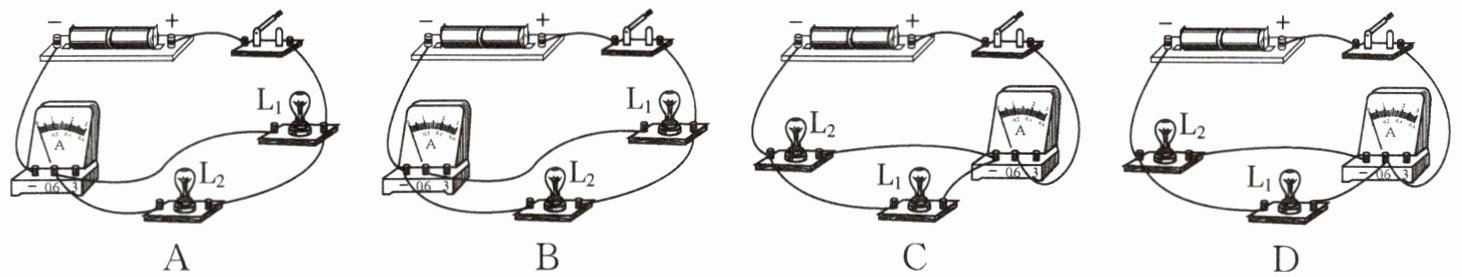

4. 小华要用电流表测并联电路中通过灯$\mathrm{L}_2$的电流，下列电路连接正确的是（
D
）。答案
4. D
解析
【分析】要选出测并联电路中通过灯$\mathrm{L}_2$电流的正确电路，需明确：电流表测某用电器电流时，必须与该用电器串联，且电流要从电流表正接线柱流入、负接线柱流出，同时电路为并联电路（$\mathrm{L}_1$与$\mathrm{L}_2$并联）。逐一分析各选项：A中电流表测干路电流且接线柱接反；B中电流表与$\mathrm{L}_1$串联，测$\mathrm{L}_1$电流且接线柱接反；C中电流表与$\mathrm{L}_1$串联，测$\mathrm{L}_1$电流；D中电流表与$\mathrm{L}_2$串联，接线柱接法正确，符合要求。
【解析】
1. 电流表使用规则：电流表需串联在被测电路中，电流从正接线柱流入、负接线柱流出。
2. 选项分析：
A：电流表接在干路，测总电流，不符合测$\mathrm{L}_2$电流的要求，且电流从负接线柱流入、正接线柱流出，接线错误，排除。
B：电流表与$\mathrm{L}_1$串联，测$\mathrm{L}_1$的电流，不符合测$\mathrm{L}_2$电流的要求，且接线柱接反，排除。
C：电流表与$\mathrm{L}_1$串联，测$\mathrm{L}_1$的电流，不符合要求，排除。
D：电流表与$\mathrm{L}_2$串联，电流从电流表的正接线柱（0.6接线柱）流入，负接线柱流出，仅测量$\mathrm{L}_2$的电流，且$\mathrm{L}_1$与$\mathrm{L}_2$为并联电路，符合要求，正确。
【答案】D
【知识点】电流表的使用、并联电路
【点评】本题考查电流表的正确使用方法，核心是明确“测谁的电流就与谁串联”及电流表“正进负出”的规则，属于基础应用类题目。
【难度系数】0.4
【解析】
1. 电流表使用规则：电流表需串联在被测电路中，电流从正接线柱流入、负接线柱流出。
2. 选项分析：
A：电流表接在干路，测总电流，不符合测$\mathrm{L}_2$电流的要求，且电流从负接线柱流入、正接线柱流出，接线错误，排除。
B：电流表与$\mathrm{L}_1$串联，测$\mathrm{L}_1$的电流，不符合测$\mathrm{L}_2$电流的要求，且接线柱接反，排除。
C：电流表与$\mathrm{L}_1$串联，测$\mathrm{L}_1$的电流，不符合要求，排除。
D：电流表与$\mathrm{L}_2$串联，电流从电流表的正接线柱（0.6接线柱）流入，负接线柱流出，仅测量$\mathrm{L}_2$的电流，且$\mathrm{L}_1$与$\mathrm{L}_2$为并联电路，符合要求，正确。
【答案】D
【知识点】电流表的使用、并联电路
【点评】本题考查电流表的正确使用方法，核心是明确“测谁的电流就与谁串联”及电流表“正进负出”的规则，属于基础应用类题目。
【难度系数】0.4
