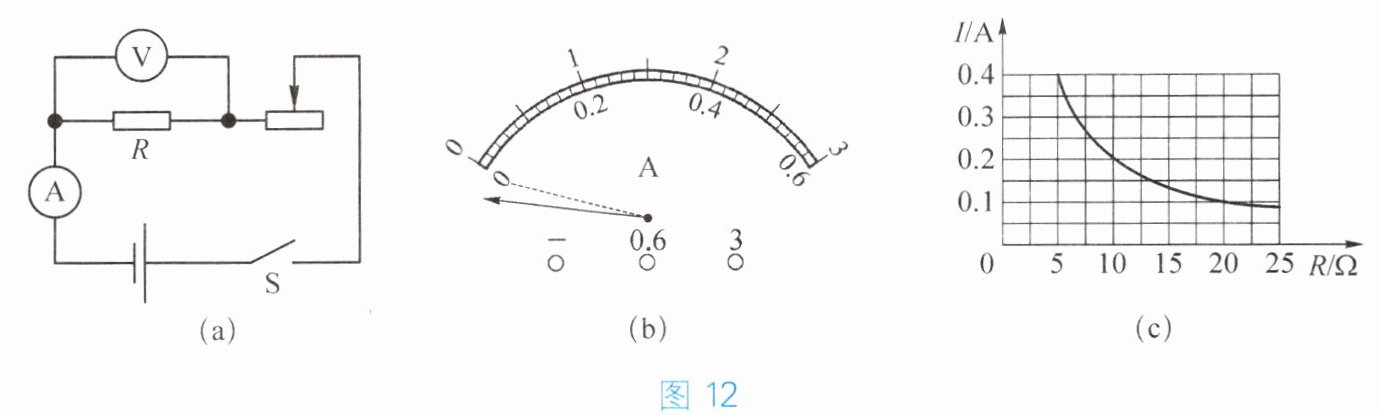

24. 图 12(a)是“探究电流与电阻的关系”的实验电路图。实验器材有电源(输出电压为 6 V)、电流表、电压表、滑动变阻器和开关各 1 个,定值电阻 5 个(阻值分别为$5Ω、10Ω、15Ω、20Ω、25Ω$)和导线若干。

(1) 连接电路,闭合开关,电流表指针偏到零刻度线的左边,如图 12(b)所示,原因是。
(2) 正确连接电路后,用上述 5 个定值电阻进行实验,得到 5 组数据,作出电流$I与电阻R$的关系图像如图 12(c)所示。实验中,定值电阻两端的电压保持为V,滑动变阻器的最大阻值应不小于Ω。
(3) 为了更直观地表示电压不变时电流$I与电阻R$的关系,可以改变横坐标,处理数据后画出$I$与的关系图线。

(1) 电流表的正、负接线柱接反了
(2) 2 50
(3) $\frac{1}{R}$

25. 在用“伏安法”测量额定电压为 2.5 V 的灯泡的额定功率实验中,小明发现电流表损坏,其他器材完好。

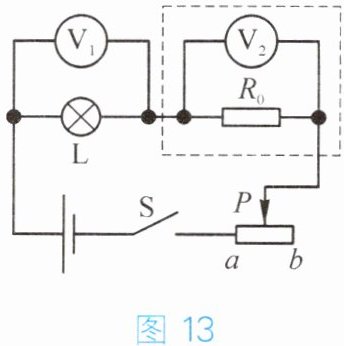

(1) 小明用已有的器材、$5Ω的电阻R_{0}$和另一个电压表,设计了如图 13 所示的电路图,其中虚线框内的元件组合体相当于。
(2) 小明进行了如下实验,请补充完整:
① 连接电路,将滑片$P$移至(选填“a”或“b”)端;
② 闭合开关,移动滑片$P$,使灯泡两端的电压为V;
③ 读出$R_{0}$两端的电压。
(3) 若上述实验操作正确,得到$R_{0}$两端的电压为 1.5 V,则灯泡的额定功率为W。

(1) 电流表
(2) ①b ②2.5
(3) 0.75

26. 小明用燃气灶把质量为 1 kg、初温为$20^{\circ}C的水加热到70^{\circ}C$,一共消耗了$1×10^{-2}m^{3}$天然气。已知水的比热容是$4.2×10^{3}J/(kg·^{\circ}C)$,天然气的热值为$4.2×10^{7}J/m^{3}$。
(1) 水吸收的热量为多少?
(2) 天然气完全燃烧放出的热量为多少?
(3) 燃气灶烧水的效率为多少?

(1) 2.1×10⁵J
(2) 4.2×10⁵J
(3) 50%
