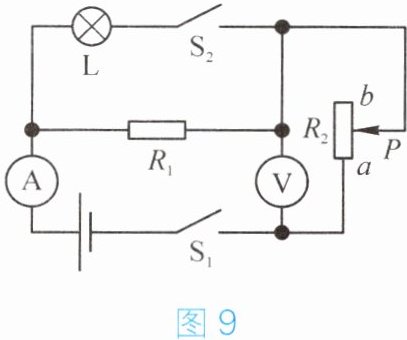

19. 如图 9 所示,电源电压保持不变,灯泡 L 的规格为“6 V 1.2 W”,滑动变阻器$R_{2}$的规格为“30 Ω 1 A”,电压表的量程为 0~3 V,电流表的示数为 0~0.6 A。闭合开关$S_{1}、S_{2}$,滑片$P移至a$端,电流表的示数为 0.6 A,灯泡 L 正常发光,则定值电阻$R_{1}$为
15
Ω。只闭合开关$S_{1}$,在保证电路安全的情况下,整个电路的总功率变化范围是1.2～2.4
W。答案
15 1.2～2.4
20. 2023 年 10 月 31 日 8 时 11 分,神舟十六号载人飞船返回舱在东风着陆场成功着陆。返回舱穿过大气层时,舱壁最高温度达$2000^{\circ}C$,这是通过
做功
的方式改变了舱壁的内能;而舱壁表面覆有一层厚厚的隔热材料,是为了防止因热传递
造成的舱内内能增加、温度升高。答案
做功 热传递

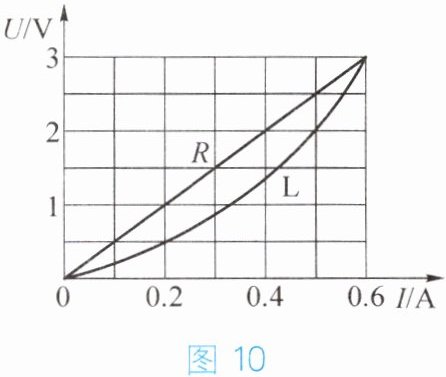

21. 图 10 是分别测量定值电阻$R$和小灯泡 L 两端电压和通过电流得到的电压和电流的关系图像。由图可知,定值电阻$R$的阻值为
5
Ω;小灯泡 L 的阻值会随其两端电压的升高而变大
(选填“变大”“变小”或“不变”),当其两端电压为 2 V 时,阻值为4
Ω。答案
5 变大 4
解析
5；变大；4
22. 为什么用水作为热水袋的热传递介质?
答案
因为水的比热容较大，由Q=cmΔt可知，在质量相同的情况下，降低相同的温度时，水会放出更多的热量。将它作为热水袋的热传递介质，效果会更好

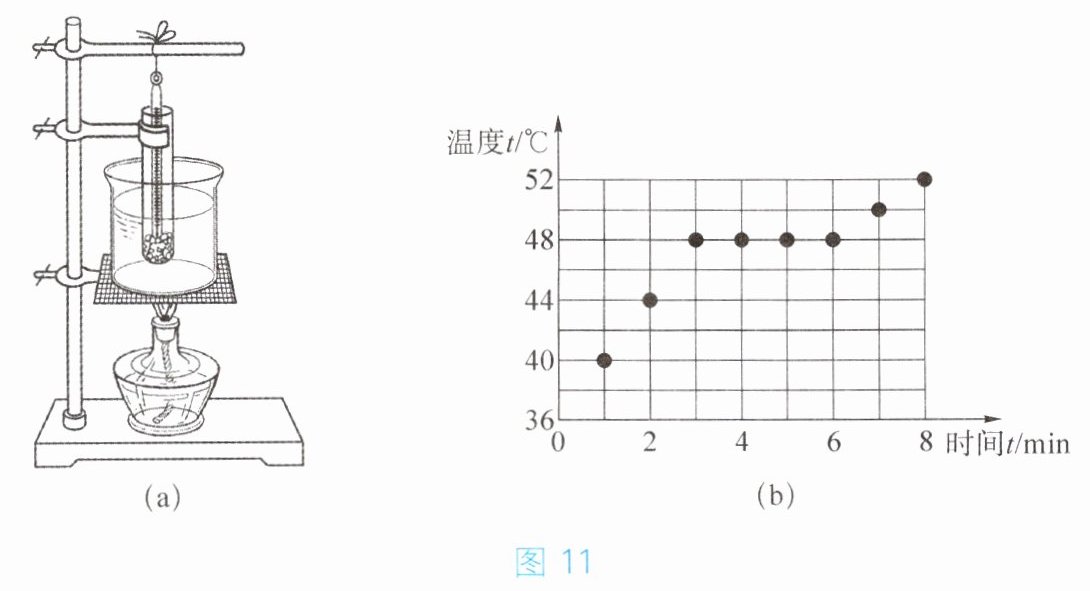

23. 图 11(a)是探究海波熔化时温度的变化规律的装置。
(1) 按自下而上的顺序安装装置,既便于调整陶土网的高度,又确保能用____进行加热,提高效率。
(2) 取适量的海波装入试管,将试管放在盛水的烧杯内加热并搅拌海波,其好处是使海波____。
(3) 每隔 1 min 记录海波的温度,并将数据在图 11(b)中进行描点,请根据描点在图中作出海波熔化时温度随时间变化的图像。
(4) 分析图像可得海波熔化时的温度特点:____。
(1) 按自下而上的顺序安装装置,既便于调整陶土网的高度,又确保能用____进行加热,提高效率。
(2) 取适量的海波装入试管,将试管放在盛水的烧杯内加热并搅拌海波,其好处是使海波____。
(3) 每隔 1 min 记录海波的温度,并将数据在图 11(b)中进行描点,请根据描点在图中作出海波熔化时温度随时间变化的图像。
(4) 分析图像可得海波熔化时的温度特点:____。
答案
(1) 酒精灯外焰
(2) 受热均匀
(3) 如图36所示
(4) 不断吸热，温度保持不变
