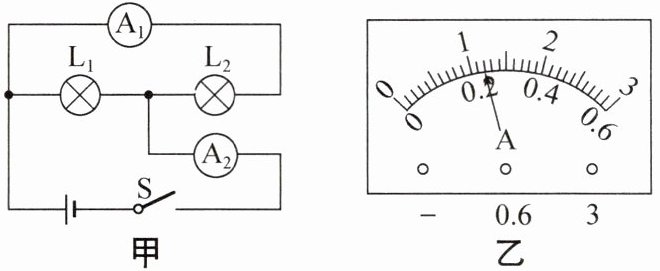

1. 如图甲所示的电路中,闭合开关,两个灯泡均发光,且两个完全相同的电流表的指针位置均如图乙所示,通过灯泡$\mathrm{L}_1$和$\mathrm{L}_2$的电流分别为________A、______A.

0.96
; 0.24

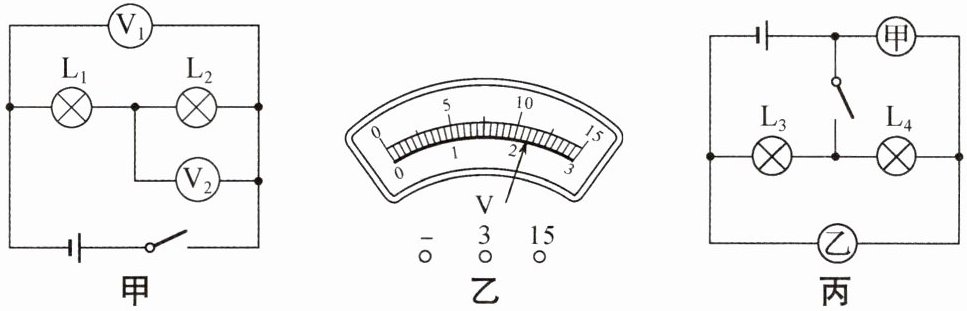

2. 在如图甲所示的电路中，当闭合开关时，灯泡正常工作，电压表$\mathrm{V}_{1}$和$\mathrm{V}_{2}$的指针位置完全一样，如图乙所示，则灯泡$\mathrm{L}_{1}$两端的电压为$\_\_\_\_\_\_\ \mathrm{V}$，通过灯泡$\mathrm{L}_{1}$与$\mathrm{L}_{2}$的电流之比为______. 如图丙所示，当开关闭合后，要使灯泡$\mathrm{L}_{3}$、$\mathrm{L}_{4}$并联，则甲表是______（选填“电压表”或“电流表”，下同），乙表是______.

8.8
; 1：1
; 电压表
; 电流表

3. 如图所示，小华做实验时误将电流表和电压表的位置接反了，开关闭合后，下列现象中可能会出现的是 （ ）
A. 灯泡$\mathrm{L}_{1}$发光，电流表烧坏
B. 灯泡$\mathrm{L}_{1}$、$\mathrm{L}_{2}$均发光，电流表有较大的示数
C. 灯泡$\mathrm{L}_{2}$发光，电压表烧坏
D. 灯泡$\mathrm{L}_{1}$、$\mathrm{L}_{2}$均不发光，电压表有较大的示数

（第3题）

（第4题）

（第5题）

D

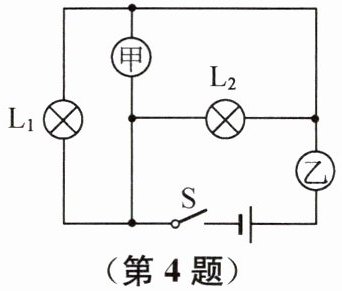

4. 在如图所示的电路中,甲、乙是连接在电路中的两个电表,闭合开关S后,灯$\mathrm{L}_{1}$、$\mathrm{L}_{2}$均正常发光,则
（ ）
A. 甲是电流表,乙是电压表,灯$\mathrm{L}_{1}$和$\mathrm{L}_{2}$串联
B. 甲是电压表,乙是电流表,灯$\mathrm{L}_{1}$和$\mathrm{L}_{2}$并联
C. 甲是电压表,乙是电流表,灯$\mathrm{L}_{1}$和$\mathrm{L}_{2}$串联
D. 甲是电流表,乙是电压表,灯$\mathrm{L}_{1}$和$\mathrm{L}_{2}$并联

B

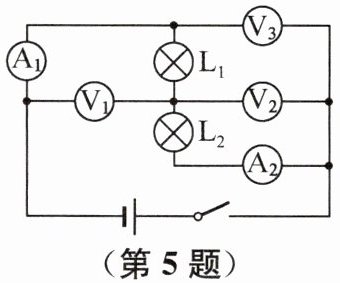

5. 在如图所示的电路中，电压表$\mathrm{V}_{1}$、$\mathrm{V}_{2}$、$\mathrm{V}_{3}$的示数分别为$U_{1}$、$U_{2}$和$U_{3}$，电流表$\mathrm{A}_{1}$、$\mathrm{A}_{2}$的示数分别为$I_{1}$和$I_{2}$，则下列判断正确的是 （ ）
A. $U_{1}=U_{2}=U_{3}$，$I_{1}=I_{2}$
B. $U_{1}+U_{2}=U_{3}$，$I_{1}=I_{2}$
C. $U_{1}=U_{2}=U_{3}$，$I_{1}＞I_{2}$
D. $U_{1}=U_{2}+U_{3}$，$I_{1}=I_{2}$

B
