15. 在“用电压表测电压”的实验中，某同学进行了以下操作，下列步骤合理的排列顺序是________．
①根据电路图正确连接电路 ②正确读出所测量的电压并记录数据 ③熟悉电压表的量程和正确读数方法 ④根据数据总结电路中的电压关系

③①②④

16. 在“探究并联电路电流特点”的实验中，部分电路如图所示. 在已经利用电流表测得通过A点的电流为0.3 A后，为完成实验探究，后续的操作应该是 （ ）
A. 再分别测量通过B点和D点的电流
B. 再分别测量通过D点和E点的电流
C. 再分别测量通过B点和C点的电流
D. 再分别测量通过C点和E点的电流

D

17. 将两只灯泡连接在同一电路中,可以确定两灯一定是串联的实验现象是 （ ）
A. 两灯亮度相同
B. 通过两灯的电流相等
C. 闭合开关后,两灯同时发光
D. 两灯两端的电压不相等

D

18. 小万同学所在的兴趣小组正在探究并联电路的电流规律.

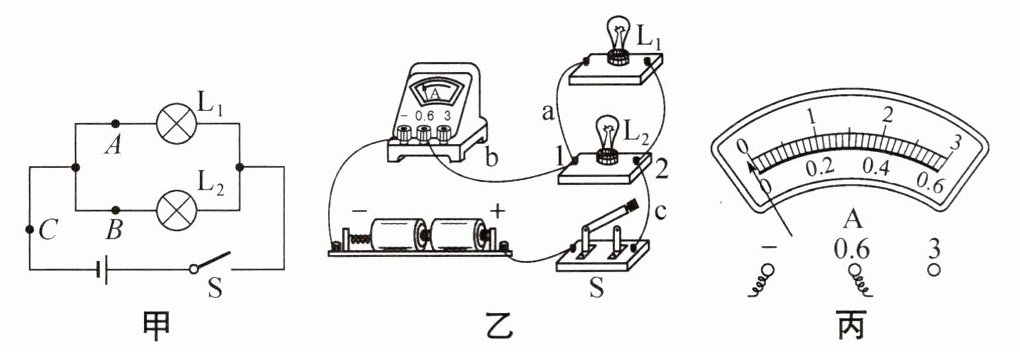

(1)实验电路如图甲所示,兴趣小组将电流表接在C处,实物电路如图乙所示,闭合开关前电流表的指针如图丙所示,接下来应该________.
(2)正确操作后,小万闭合开关,发现两灯均不亮,电流表无示数.为排查故障,小万将a导线的一端从1处拆下,先后改接到电源负极、电流表的“0.6”接线柱及开关右侧的接线柱,两灯及电流表均无变化;再改接到开关左侧的接线柱时,两灯均发光且电流表有示数,则故障是 ( )
A. 导线b断路
B. 导线c断路
C. 开关S接触不良

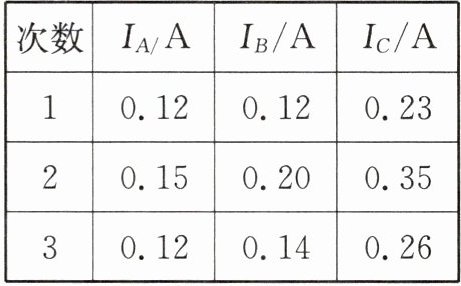

(3)排除故障后兴趣小组继续实验,测出电路中A、B、C三处的电流,并更换不同规格的灯泡重复实验,将数据记录在表格中.
①分析数据后,兴趣小组得出的结论是:________(用文字表述).
②本次实验中至少用到________个小灯泡.

对电流表进行调零
; C
; 并联电路中，干路电流等于各支路电流之和
; 5

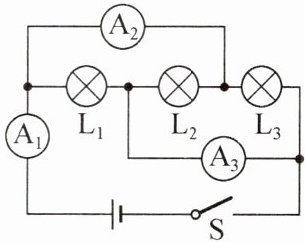

19. 如图所示的电路中，开关S闭合时，电流表A₁的示数是2.4 A，电流表A₂的示数是1.5 A，电流表A₃的示数是1.2 A，则通过灯泡L₁、L₂和L₃的电流各是多少？

解：由题图可知，三个灯泡并联，电流表A₁测干路电流，电流表A₂测通过L₂和L₃的总电流，电流表A₃测通过L₁和L₂的总电流；根据并联电路电流规律可知，$I_{1}+I_{2}+I_{3}=2.4\ A$ ①，$I_{2}+I_{3}=1.5\ A$ ②，$I_{1}+I_{2}=1.2\ A$ ③，由① - ②得$I_{1}=2.4\ A - 1.5\ A = 0.9\ A，$把$I_{1}=0.9\ A$代入③得$0.9\ A + I_{2}=1.2\ A，$解得$I_{2}=1.2\ A - 0.9\ A = 0.3\ A，$把$I_{2}=0.3\ A$代入②得$0.3\ A + I_{3}=1.5\ A，$解得$I_{3}=1.5\ A - 0.3\ A = 1.2\ A。$所以通过灯泡L₁的电流是0.9 A，通过灯泡L₂的电流是0.3 A，通过灯泡L₃的电流是1.2 A。
