6. 在如图所示的电路中，当开关S闭合后，电流表$\mathrm{A}_{1}$、$\mathrm{A}_{2}$的示数之比是$3:5$，则通过灯$\mathrm{L}_{1}$和$\mathrm{L}_{2}$的电流之比为 （ ）

A. $2:3$
B. $3:2$
C. $5:3$
D. $3:5$

A

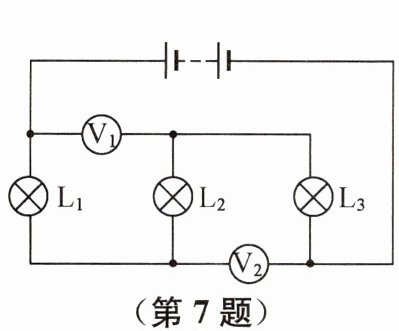

7. 如图所示,下列说法错误的是
（ ）
A. 这是一个串联电路,电压表$\mathrm{V}_2$测电源电压
B. 把图中电压表换成电流表,则电路成为并联电路
C. 图中电压表$\mathrm{V}_1$测$\mathrm{L}_1$和$\mathrm{L}_2$两端的电压之和
D. 如果图中的三个灯泡完全相同,则两个电压表的示数也一定相同

A

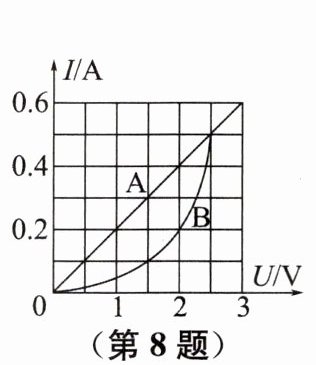

8. 有两个电路元件 A 和 B,流过 A、B 的电流与其两端电压的关系图像如图所示.若 A、B 串联时,电路中的电流为 0.2 A;A、B 并联在另一电路中时,电源电压为 2.5 V,则串联时的 A 和 B 两端的总电压与并联时通过 A 和 B 的总电流分别为 （ ）
A. 2 V、1 A
B. 2 V、0.5 A
C. 3 V、1 A
D. 3 V、0.5 A

C

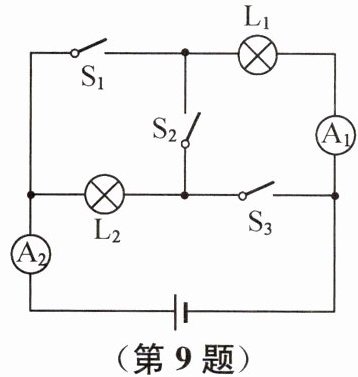

9. 根据如图所示的电路回答问题.
(1)若只闭合$\mathrm{S}_{2}$,电流表$\mathrm{A}_{1}$的示数为$0.2\ \mathrm{A}$,则电流表$\mathrm{A}_{2}$的示数为$\_\_\_\_\_\_\ \mathrm{A}$.
(2)若要使两灯并联,应闭合开关______,此时电流表$\mathrm{A}_{1}$的示数为$0.6\ \mathrm{A}$,电流表$\mathrm{A}_{2}$的示数为$0.9\ \mathrm{A}$,则通过灯$\mathrm{L}_{1}$的电流为$\_\_\_\_\_\_\ \mathrm{A}$,通过灯$\mathrm{L}_{2}$的电流为$\_\_\_\_\_\_\ \mathrm{A}$.
(3)当$\mathrm{S}_{1}$、$\mathrm{S}_{2}$、$\mathrm{S}_{3}$均闭合时,电流表______会被烧坏.

0.2
; S₁和S₃
; 0.6
; 0.3
; A₂

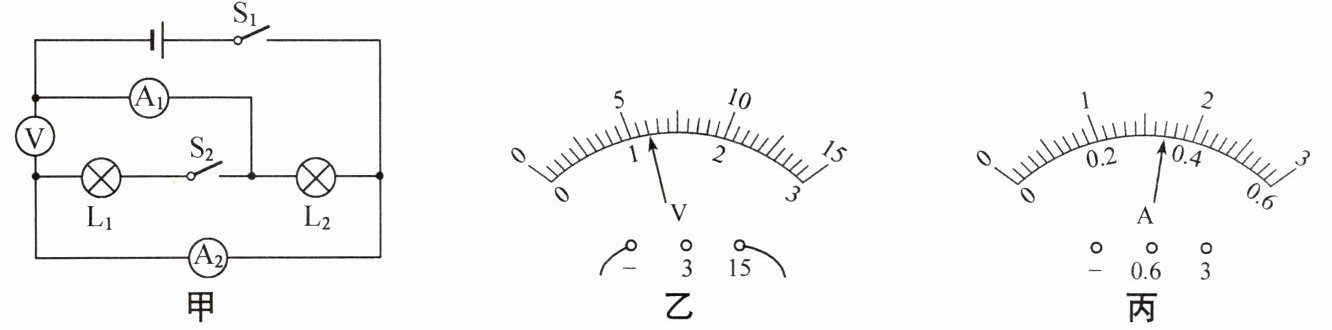

10. 如图甲所示,仅闭合开关$\mathrm{S}_{1}$,电压表的示数如图乙所示;再闭合$\mathrm{S}_{2}$,两个电流表的指针位置均如图丙所示.当$\mathrm{S}_{1}$、$\mathrm{S}_{2}$都闭合时,两灯________联,通过$\mathrm{L}_{1}$的电流为________A,灯$\mathrm{L}_{1}$两端的电压为________V;当仅闭合$\mathrm{S}_{1}$时,电流表$\mathrm{A}_{1}$的示数为________A.

并
; 0.34
; 6
; 1.36
