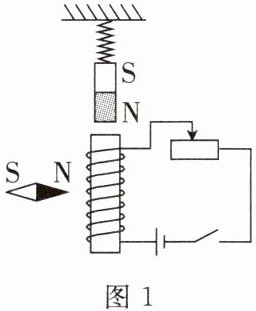

1. 如图1所示，闭合开关，发现螺线管左侧小磁针的N极向（选填“上”或“下”）偏转；当滑动变阻器的滑片向右滑动时，弹簧的长度会（选填“变长”“变短”或“不变”）。

2. 将回形针掰直并磁化，放在树叶上，二者便可漂浮于水面，如图2所示。回形针在的作用下，静止后指向南北。参照冬季午间小草的影子偏向北方，进一步推测A端是回形针磁体的极。

将能转化成能。

1. 下；变短
2. 地磁场；S(或南)
电；机械

【分析】
第1小题：先通过安培定则判断螺线管的磁极，结合磁场方向确定小磁针偏转方向；再根据滑动变阻器滑片移动对电流的影响，分析螺线管磁性变化，进而判断弹簧长度变化。第2小题：磁化物体指向南北是地磁场的作用；结合影子方向确定太阳位置，推导磁体磁极；最后分析能量转化形式。
【解析】
1. 闭合开关后，根据安培定则（右手握住螺线管，四指指向电流方向，大拇指指向螺线管N极），可判断螺线管左端为S极。螺线管外部磁场方向从N极指向S极，左侧小磁针处磁场方向向下，小磁针N极指向磁场方向，故向下偏转。滑动变阻器滑片向右滑动时，接入电路电阻变大，电流变小，螺线管磁性减弱；若螺线管与上方磁体相互排斥，排斥力随磁性减弱而减小，弹簧所受拉力（等于磁体重力减排斥力）增大，弹簧长度变短。
2. 磁化的回形针静止后指向南北，是受地磁场的作用；冬季午间小草影子偏向北方，说明太阳位于南方，磁体指向南方的一端为S极，因此A端是S极；该过程消耗电能，获得机械能，所以是电能转化为机械能。
【答案】
1. 下；变短
2. 地磁场；S(或南)；电；机械
【知识点】
安培定则、地磁场、能量转化
【点评】
本题考查电磁学基础知识点，涵盖安培定则应用、地磁场作用及能量转化判断，难度适中，掌握基本电磁规律即可解答。
【难度系数】
0.5

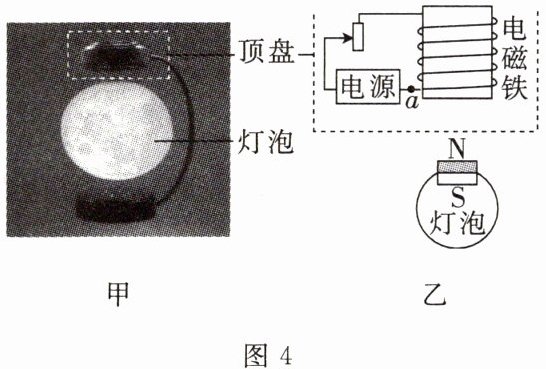

4.图4甲所示的是磁悬浮月球台灯，其部分原理图如图4乙所示。台灯灯泡的顶部装有磁体，灯泡正上方的顶盘内装有电磁铁。台灯工作时，下列说法正确的是()


A.顶盘周围各点的磁场方向都相同
B.图乙中通过a点的电流方向由右向左
C.灯泡“悬浮”利用了异名磁极相互吸引的原理
D.若想增强电磁铁的磁性，可以将滑动变阻器的滑片向下移动

C

【分析】
要解决这道题，需逐一分析每个选项，结合磁场特点、安培定则、磁极间相互作用规律、电磁铁磁性的影响因素来判断。首先明确：磁体外部磁场方向从N极指向S极，不同位置方向不同；安培定则可判断电流与磁极的关系；磁极间异名吸引、同名排斥；电磁铁磁性强弱随电流增大而增强。
【解析】
选项A：磁体外部的磁场方向是从N极指向S极，顶盘周围不同位置的磁场方向不同，故A错误。
选项B：灯泡底部为S极，电磁铁要吸引灯泡使其悬浮，根据异名磁极相互吸引，电磁铁上端应为N极。根据安培定则：右手握住螺线管，大拇指指向N极（上端），四指弯曲方向为电流方向，可知电流从电磁铁下端（a点）流入、上端流出，因此a点电流方向是从左向右，并非由右向左，故B错误。
选项C：灯泡“悬浮”时，电磁铁对灯泡有向上的吸引力，利用了异名磁极相互吸引的原理，故C正确。
选项D：滑动变阻器滑片向下移动时，接入电路的电阻丝变长，电阻变大，电路电流变小，电磁铁磁性减弱，故D错误。
【答案】
C
【知识点】
磁极间的相互作用；电磁铁；安培定则
【点评】
本题结合磁悬浮台灯考查电磁学知识，需学生掌握磁场特点、安培定则、磁极作用规律及电磁铁磁性的影响因素，注重知识的实际应用。
【难度系数】
0.5

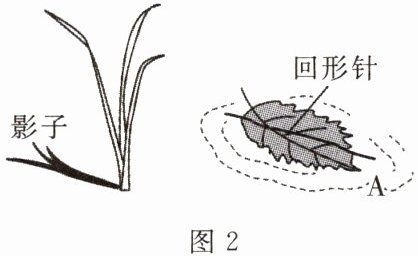

2.将回形针掰直并磁化，放在树叶上，二者便可漂浮于水面，如图2所示。回形针在的作用下，静止后指向南北。参照冬季午间小草的影子偏向北方，进一步推测A端是回形针磁体的极。

地磁场；S(或南)

【分析】
要解决这道题，需结合磁体的指向性和地磁场的知识，再通过影子的方位判断方向。首先，磁化的回形针相当于小磁体，能指向南北是因为受地磁场作用；其次，根据影子偏向北方确定方位，磁体指南的一端为S极，由此判断A端的磁极。
【解析】
1. 地球周围存在地磁场，磁化后的回形针相当于小磁体，小磁体在地磁场作用下静止时会指向南北方向，因此第一个空填“地磁场”。
2. 冬季午间小草的影子偏向北方，说明影子所在一侧为北方，相反的一侧（A端所在侧）为南方；磁体静止时，指向南方的一端是S极，所以A端是S（南）极。
【答案】
地磁场；S(或南)
【知识点】
地磁场、磁体的磁极
【点评】
本题结合生活现象考查地磁场与磁体磁极的知识，需结合影子方位判断方向，再利用磁体指向性解题，属于基础应用类题目。
【难度系数】
0.5

3.我国是世界上为数不多的能够生产出无针注射器的国家。如图3所示，该注射器通电时，永磁体与通电线圈相互作用产生强大的推力，使药液以接近声音的速度注入皮肤。该注射器的工作原理与机相同，工作时

电动

【分析】首先明确该注射器的工作过程：通电时，永磁体提供磁场，通电线圈在磁场中受到力的作用，从而产生推力。回忆相关知识，电动机的工作原理是通电导体在磁场中受到力的作用，而发电机是电磁感应现象，因此该注射器的工作原理与电动机相同。
【解析】无针注射器工作时，通电线圈在永磁体产生的磁场中受到力的作用，进而产生强大的推力，这一原理与电动机的工作原理一致，电动机正是利用“通电导体在磁场中受到力的作用”的原理制成的。
【答案】电动
【知识点】电动机原理、通电导体在磁场中受力
【点评】本题考查电动机的工作原理，需区分电动机与发电机的原理，属于基础概念类题目，难度不大。
【难度系数】0.8

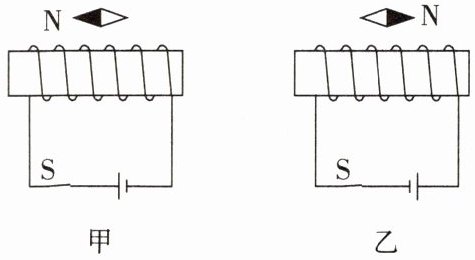

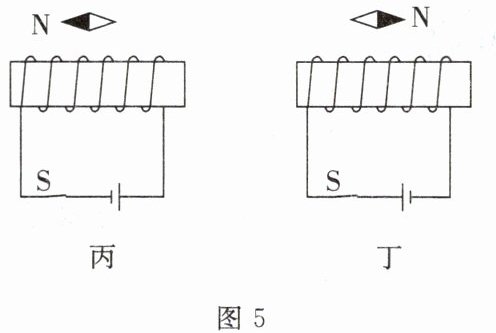

5.如图5所示,通电螺线管旁的小磁针分别静止在图示位置。根据科学推断可知,最终决定通电螺线管极性的是
（）



A.电源正、负极的接法
B.螺线管导线的环绕方向
C.小磁针静止时N极的指向
D.螺线管中电流的方向

D

【分析】
要确定通电螺线管极性的决定因素，需结合安培定则分析各选项：首先明确，小磁针N极指向是判断螺线管极性的依据，而非决定因素；电源正负极接法会改变螺线管中电流方向，环绕方向是极性的影响因素之一，需区分核心决定因素，最终根据安培定则判断选项。
【解析】
根据安培定则：用右手握住螺线管，让四指指向螺线管中电流的方向，大拇指所指的那端即为螺线管的N极。对各选项分析：
A选项：电源正、负极的接法仅决定螺线管中电流的方向，并非直接决定螺线管极性，错误；
B选项：螺线管导线的环绕方向是影响极性的因素之一，但不是最终决定因素，错误；
C选项：小磁针静止时N极的指向是用来判断螺线管极性的依据，而非决定极性的因素，错误；
D选项：螺线管中电流的方向是决定螺线管极性的核心因素之一，符合安培定则的结论，正确。
【答案】
D
【知识点】
安培定则；通电螺线管的极性
【点评】
本题考查通电螺线管极性的决定因素，需明确安培定则的应用，区分“决定因素”与“判断依据”，属于基础概念题。
【难度系数】
0.5
