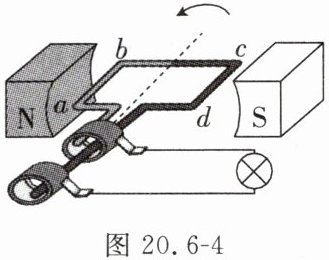

6.图20.6-4是发电机的工作原理图。

图20.6-4
(1)发电机是由和两部分组成的。
(2)线圈abcd转动时产生了感应电流，由于ab边和cd边切割磁感线时的运动方向，因此两边产生的感应电流方向。（均选填“相同”或“相反”）
(3)发电机工作时是把能转化为。
(4)大型发电机一般采用线圈不动，磁极旋转的方式来发电，为了得到较强的磁场，要用代替永磁体。我国电网的供电方式为交流供电，频率为Hz。

6.
(1) 转子、定子
(2) 相反、相反
(3) 机械、电能
(4) 电磁铁、50

【分析】
本题考查发电机的相关基础知识，需逐一分析各小问：
1. 发电机的组成：发电机由固定不动的定子和转动的转子两部分构成，是发电机的基本构造。
2. 感应电流方向：感应电流方向与导体切割磁感线的运动方向、磁场方向有关。ab边和cd边在同一磁场中，转动时运动方向相反，因此产生的感应电流方向相反。
3. 能量转化：发电机依靠外力带动线圈转动，消耗机械能，最终转化为电能，实现机械能到电能的转换。
4. 大型发电机特点：为获得较强磁场，用电磁铁代替永磁体；我国电网采用交流供电，频率固定为50Hz，属于常识性知识点。
【解析】
(1) 发电机的核心组成是转动的转子和固定的定子，因此填转子、定子。
(2) 线圈转动时，ab边与cd边切割磁感线的运动方向相反，磁场方向不变，根据感应电流方向的影响因素，两边产生的感应电流方向相反，故填相反、相反。
(3) 发电机工作时，将机械能转化为电能，因此填机械、电能。
(4) 大型发电机为增强磁场，用电磁铁代替永磁体；我国电网交流电频率为50Hz，故填电磁铁、50。
【答案】
6.
(1) 转子、定子
(2) 相反、相反
(3) 机械、电能
(4) 电磁铁、50

【知识点】
发电机原理、能量转化、交流电
【点评】
本题为发电机相关基础知识点的考查，涉及构造、原理、能量转化及大型发电机的特点，属于识记类题目，难度较低，学生掌握课本基础内容即可作答。
【难度系数】
0.2

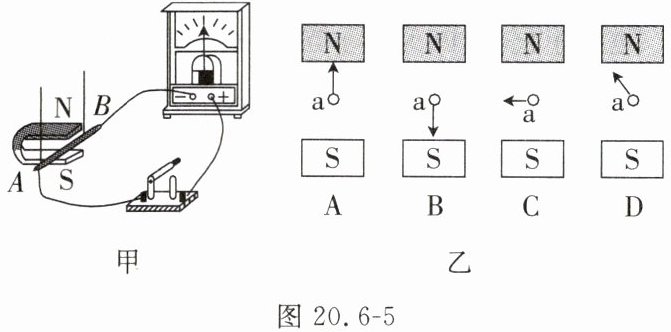

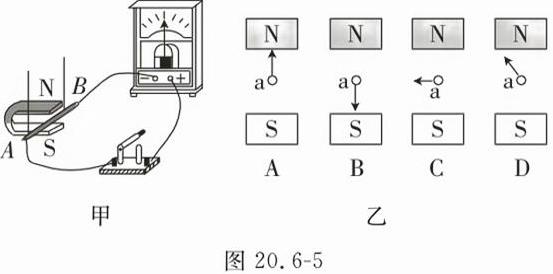

7.图20.6-5甲所示为“探究导体在磁场中运动时产生感应电流的条件”的实验。
（1）①本实验通过观察灵敏电流计来判断是否有感
应电流产生。小明应选用（选填“铜”或“橡胶”）棒作为本实验中的导体棒AB。
②断开开关时，导体棒AB左右运动，灵敏电流计指针。
③闭合开关，当导体棒AB向左运动时，灵敏电流计指针向右偏转；当导体棒AB向右运动时，灵敏电流计指针向偏转；当导体棒AB竖直向上运动时，灵敏电流计指针。实验时小明发现灵敏电流计指针偏转角度较小，可以，使指针偏转角度变大。
④对调蹄形磁体的两极，闭合开关，再让导体棒AB向左运动时，灵敏电流计指针向偏转。这个实验中，导体棒AB相当于电路中的。
⑤若将灵敏电流计换成可探究电动机的工作原理。
（2）图20.6-5乙中的a表示垂直于纸面的导体棒AB，当它在磁场中按箭头方向运动时，由本次实验得出的结论可知，会产生感应电流的是四幅图中的。

图20.6-5

7.
(1) ① 指针是否偏转；铜
② 不偏转
③ 左；不偏转；换用磁性更强的蹄形磁体(合理即可)
④ 左；电源
⑤ 电源
(2) CD

【分析】
本题考查电磁感应现象的实验，核心是感应电流产生的条件：闭合电路的一部分导体在磁场中做切割磁感线运动。解题思路：
1. 对于（1）的①：感应电流的有无通过灵敏电流计指针是否偏转判断；导体需为导体，橡胶是绝缘体，铜是导体，故选铜棒。
2. ②：断开开关时，电路不闭合，不满足感应电流产生的条件，灵敏电流计指针不偏转。
3. ③：感应电流方向与导体运动方向有关，运动方向改变则电流方向改变；竖直向上运动时，导体运动方向与磁感线平行，不切割磁感线，无感应电流；增大感应电流可通过增强磁场或加快导体运动速度实现。
4. ④：对调磁极改变磁场方向，导体运动方向不变时感应电流方向改变，指针向左偏转；导体产生电能，相当于电源。
5. ⑤：电动机原理是通电导体在磁场中受力，需给导体通电，故换成电源。
6. （2）：磁感线从N到S（竖直向下），导体需切割磁感线才会产生感应电流，A、B沿磁感线不切割，C、D切割，故选CD。
【解析】
（1）① 感应电流的有无通过灵敏电流计指针是否偏转体现；实验中导体需为导体，橡胶是绝缘体，铜是导体，因此选用铜棒。
② 断开开关时，电路为断路，不满足“闭合电路”的条件，即使导体棒AB运动，也不会产生感应电流，灵敏电流计指针不偏转。
③ 感应电流方向与导体运动方向有关，导体棒AB向左运动时指针右偏，向右运动时运动方向改变，感应电流方向改变，指针向左偏转；导体棒AB竖直向上运动时，运动方向与磁感线平行，不切割磁感线，无感应电流，指针不偏转；要增大指针偏转角度，可换用磁性更强的蹄形磁体（或加快导体运动速度），增强感应电流。
④ 感应电流方向与磁场方向和导体运动方向有关，对调蹄形磁体两极（改变磁场方向），导体运动方向不变，感应电流方向改变，故指针向左偏转；实验中导体棒AB产生电能，相当于电路中的电源。
⑤ 电动机的工作原理是通电导体在磁场中受力运动，需给导体通电，因此将灵敏电流计换成电源，可探究电动机原理。
（2） 磁场中磁感线方向从N极指向S极（竖直向下），感应电流产生的条件是导体做切割磁感线运动：A中导体向上运动、B中向下运动，均沿磁感线方向，不切割；C中向左运动、D中斜向上运动，均切割磁感线，故会产生感应电流的是CD。
【答案】7.(1) ① 指针是否偏转；铜 ② 不偏转 ③ 左；不偏转；换用磁性更强的蹄形磁体(合理即可) ④ 左；电源 ⑤ 电源 (2) CD
【知识点】电磁感应现象、感应电流产生条件、影响感应电流方向的因素
【点评】本题围绕电磁感应实验展开，全面考查感应电流的产生条件、方向影响因素、实验改进及与电动机原理的区分，是初中物理电磁学的核心基础题，需学生准确掌握实验原理和关键条件。
【难度系数】0.6
