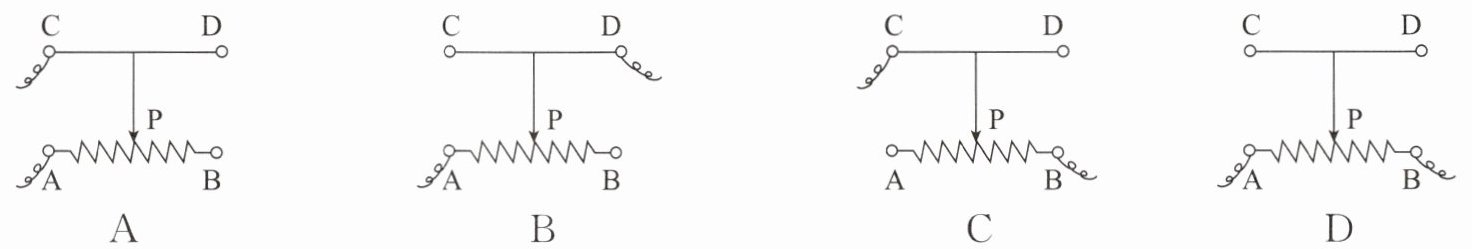

8.如图所示是滑动变阻器的结构和连入电路的示意图，当滑片P向左滑动时，连入电路的电阻变大的是（）

8.C

【分析】要解决本题，需掌握滑动变阻器的工作原理：通过改变接入电路中电阻丝的长度改变电阻，正确接法为“一上一下”接线。判断电阻变化的核心是看接入电路的下接线柱：滑片远离下接线柱时，接入的电阻丝长度变长，电阻变大；滑片靠近下接线柱时，接入的电阻丝长度变短，电阻变小。
【解析】逐一分析各选项：
选项A：接的是上接线柱C和下接线柱A，接入电路的电阻丝是AP段。滑片P向左滑动时，AP段长度变短，电阻变小，不符合要求。
选项B：接的是上接线柱D和下接线柱A，接入电路的电阻丝是AP段。滑片P向左滑动时，AP段长度变短，电阻变小，不符合要求。
选项C：接的是上接线柱C和下接线柱B，接入电路的电阻丝是PB段。滑片P向左滑动时，PB段长度变长，电阻变大，符合要求。
选项D：接的是下接线柱A和下接线柱B，相当于将整个电阻丝全部接入电路，电阻为定值，滑片移动时电阻不变，不符合要求。
【答案】C
【知识点】滑动变阻器的使用、电阻的影响因素
【点评】本题考查滑动变阻器的基础应用，核心是掌握“一上一下”的接法及电阻变化的判断方法，属于常规基础题，需熟练掌握。
【难度系数】0.3

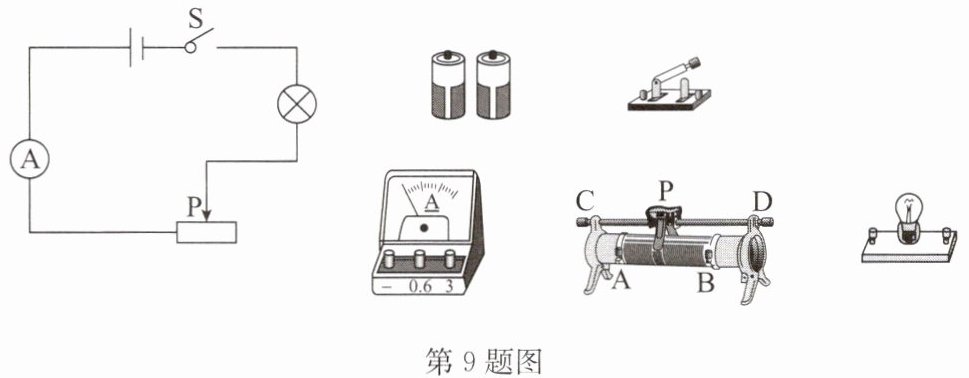

9.某班同学做“用滑动变阻器改变电流”的实验，电路如图所示.

(1)闭合开关前应移动滑片P，使滑动变阻器连入电路中的电阻，闭合开关后，要想让灯更亮些，则应将滑片P向移动.
(2)若实验中电流不超过0.6A，请用笔画线代替导线将实物图连接起来.
(3)开始实验后，甲同学发现无论怎样移动滑片P，灯的亮度都不发生变化，而且一直很暗，这可能是因为；乙同学发现无论怎样移动滑片P，灯一直很亮，这可能是因为；丙同学缓慢移动滑片P时，看到灯忽亮又忽灭，这可能是因为.

9.(1)最大 左 (2)如答图所示
(3)滑动变阻器同时接下面两个接线柱 滑动变阻器同时接上面两个接线柱 滑动变阻器的滑片接触不良

【分析】
本题围绕“用滑动变阻器改变电流”的实验展开，需掌握滑动变阻器的使用规则、电流表的连接要求及电路故障的判断方法：
1. 闭合开关前，滑动变阻器调至最大电阻是为保护电路；灯变亮需电流增大，滑动变阻器接入电阻应减小，结合接线柱判断滑片移动方向。
2. 电流表量程根据电流大小选择，连接时需串联且电流正进负出，按电路图顺序连接实物。
3. 滑动变阻器的接线错误会导致电阻异常，接触不良会导致电路时通时断，据此分析三种现象的故障原因。
【解析】
(1) 闭合开关前，为防止电路电流过大损坏元件，滑动变阻器连入电路的电阻应调至最大；闭合开关后，要让灯更亮需增大电路电流，根据欧姆定律，应减小滑动变阻器接入的电阻。由电路图可知，滑动变阻器接入的是左半段电阻丝，因此滑片向左移动时，接入电阻变小，电流变大，灯更亮。
(2) 电流不超过0.6A，电流表选0~0.6A量程，连接时：电源正极→开关→灯泡→滑动变阻器（接一上一下接线柱）→电流表（0.6接线柱接滑动变阻器，负接线柱接电源负极），形成串联电路，导线不交叉。
(3) 滑动变阻器同时接下面两个接线柱时，接入全部电阻丝，电阻最大且不变，电路电流小，灯一直很暗；滑动变阻器同时接上面两个接线柱时，接入电阻为0，电路电流大，灯一直很亮；滑片接触不良时，电路时通时断，灯忽亮忽灭。
【答案】
9.(1)最大 左 (2)如答图所示
(3)滑动变阻器同时接下面两个接线柱 滑动变阻器同时接上面两个接线柱 滑动变阻器的滑片接触不良
【知识点】
滑动变阻器的使用、电路故障分析、电流表的使用
【点评】
本题是电学基础实验题，重点考察滑动变阻器的操作规范、实物连接及常见电路故障的判断，知识点基础，贴近实验操作，能有效检验学生对实验的掌握程度。
【难度系数】
0.7

10.如图所示是大型电子地磅的电路图.当称重物时,在压力作用下滑片P向B端滑动,滑动变阻器连入电路的电阻,电流表的示数,这样只要把各电流对应的质量刻在电流表的刻度盘上,就可以显示被称物体的质量.(均填“变大”“变小”或“不变”)

10.变小 变大

【分析】
要解决该问题，需遵循“先判断滑动变阻器接入电阻变化，再结合欧姆定律分析电流变化”的思路：1. 明确滑动变阻器接入电路的电阻丝段：由电路图可知，滑动变阻器接入电路的是滑片P到B端的电阻丝；2. 判断滑片移动时接入电阻的变化：当滑片P向B端滑动时，接入电路的电阻丝长度缩短，电阻变小；3. 结合欧姆定律分析电流：电源电压不变，总电阻变化会引起电流变化，进而得到电流表示数的变化。
【解析】
由电路图可知，滑动变阻器与定值电阻R'串联，电流表测量电路中的总电流。当滑片P向B端滑动时，滑动变阻器接入电路的电阻丝长度变短，因此滑动变阻器连入电路的电阻变小；电路总电阻为滑动变阻器电阻与定值电阻R'之和，电源电压U保持不变，根据欧姆定律$I=\frac{U}{R_{总}}$，总电阻变小，电路中的电流变大，即电流表的示数变大。
【答案】
变小；变大
【知识点】
滑动变阻器的使用；欧姆定律的应用
【点评】
本题为电路动态分析的基础题型，结合滑动变阻器的工作原理和欧姆定律即可解答，重点考查学生对基础电路规律的应用能力。
【难度系数】
0.7

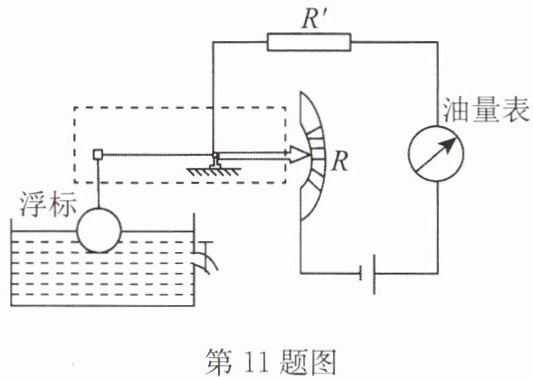

11.如图所示是一种自动测定油箱内油面高度的装置.
(1)图中虚线框内的装置相当于简单机械中的.
(2)图中R是电学中的什么元件？.
(3)油量表是用表改装的.
(4)当油箱中的浮标向上运动时，R连入电路中的电阻值将，对电流的阻碍作用将，此时电路中的电流将.(均填“增大”或“减小”)

11.(1)杠杆 (2)滑动变阻器 (3)电流
(4)减小 减小 增大

【分析】
本题需结合力学和电学知识分析装置原理：(1)判断虚线框内装置的简单机械类型，看是否符合杠杆特征；(2)判断R的电学元件类型，看是否能改变接入电阻；(3)判断油量表的改装类型，看其连接方式；(4)分析浮标运动时滑动变阻器的电阻变化，再结合欧姆定律判断电流变化。
【解析】
(1) 虚线框内的装置是绕固定支点转动的硬棒，符合杠杆的定义，因此相当于杠杆。
(2) R的阻值可随滑片移动改变，属于滑动变阻器。
(3) 油量表串联在电路中，电流表需串联使用，因此油量表是用电流表改装的。
(4) 浮标向上运动时，杠杆带动滑动变阻器R的滑片向阻值减小的方向移动，故R连入电路的电阻值减小；电阻对电流的阻碍作用随电阻减小而减小；电源电压不变，根据欧姆定律$I=\frac{U}{R}$，电路总电阻减小，电流增大。
【答案】
11.(1)杠杆 (2)滑动变阻器 (3)电流 (4)减小 减小 增大
【知识点】
杠杆、滑动变阻器、欧姆定律
【点评】
本题是力学与电学结合的基础应用题，考查简单机械识别、滑动变阻器概念、电表使用及欧姆定律应用，解题关键是理解装置工作原理，将力学与电学知识结合分析，难度适中。
【难度系数】
0.7
