1.一个能预报天气的小发明“晴雨表”如图所示，A为与大气相通的玻璃管，B为密闭的玻璃球，A与B下部连通，内装有红墨水。当A管液面明显上升时，天气往往转为阴雨天。下列说法正确的是（）

A.该“晴雨表”是利用连通器原理工作的
B.阴雨天气时A管液面上升，说明外界气压降低
C.该“晴雨表”从楼下拿到楼上时，A管液面会下降
D.A管越粗，管内水柱高度变化越明显

B

逐一分析选项：
1. 选项A：连通器的特点是上端开口、底部相连通，本题中玻璃球B是密闭的，不满足连通器的条件，A错误。
2. 选项B：B内是密闭的气体，其内部压强可视为定值，A管液面上升，说明B内气压大于外界大气压，即外界气压降低，阴雨天的大气压通常低于晴天，符合该现象，B正确。
3. 选项C：从楼下拿到楼上，海拔升高，外界大气压减小，B内气压会将更多红墨水压入A管，A管液面会上升，C错误。
4. 选项D：外界气压变化时，发生移动的红墨水体积是定值，由Δh=ΔV/S可知，A管越粗，横截面积S越大，水柱的高度变化越小，现象越不明显，D错误。

2. 如图所示，甲、乙两支完全相同的试管内装有质量相等的不同液体，甲试管竖直放置，乙试管倾斜放置，两试管液面相平。设液体对甲、乙试管底部的压强分别为$ p_{甲} $和$ p_{乙} $，则下列判断正确的是（）

A.$ p_{甲} ＞ p_{乙} $
B.$ p_{甲} = p_{乙} $
C.$ p_{甲} ＜ p_{乙} $
D.无法确定

A

由题意可知，乙试管倾斜放置且两试管液面相平，因此乙试管内液体的体积V乙大于甲试管内液体的体积V甲；已知两种液体质量相等，根据密度公式ρ=m/V，可得ρ甲＞ρ乙；又因为两试管中液体的竖直深度h相同，根据液体压强公式p=ρgh，可推出p甲＞p乙。

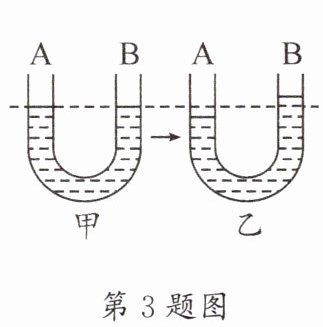

3. U形管中的水静止，水面初始状态如图甲所示。以下做法有可能将图甲中U形管的水面状态变为图乙的是（）

A.在A开口处持续水平吹气
B.在B开口处持续水平吹气
C.在B开口处向管内缓慢注入少量水
D.将U形管转移到海拔更高的山顶上

B

图乙的特点是B侧液面高于A侧液面，逐一分析选项：
1. 在A开口处持续水平吹气，A侧空气流速增大、压强减小，会使A侧液面高于B侧，不符合乙图状态。
2. 在B开口处持续水平吹气，B侧空气流速增大、压强减小，大气压将水压向B侧，可使B侧液面高于A侧，符合乙图状态。
3. U形管属于连通器，在B开口处缓慢注入少量水后，水静止时两侧液面仍然相平，不符合乙图状态。
4. 将U形管转移到海拔更高的山顶上，两侧液面上方的大气压同步减小且始终相等，液面保持相平，不符合乙图状态。
综上只有B选项符合要求。

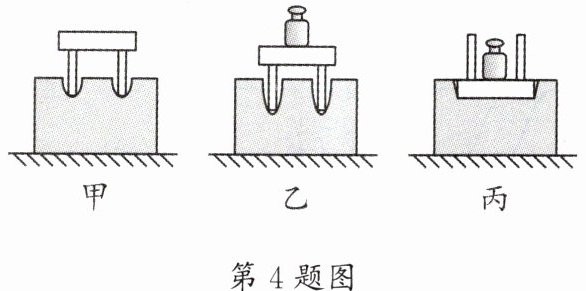

4. 某同学“探究压力作用的效果跟哪些因素有关”的实验过程如图所示。下列关于本实验的说法中，正确的是 （）

A.通过海绵被压下的深浅来反映压力大小，用到的科学探究方法是转换法
B.甲、乙两图研究的是压力作用效果与重力的关系
C.若将图丙的海绵换成木板，则木板受到的压强小于海绵受到的压强
D.甲、乙对比说明，当受力面积一定时，压力越大，压力作用效果越明显

D

逐一分析选项：
1. 选项A：实验中是通过海绵被压下的深浅反映压力的作用效果，而非反映压力大小，该说法错误。
2. 选项B：甲、乙两图受力面积相同，压力大小不同，探究的是压力作用效果与压力大小的关系，不是与重力的关系，该说法错误。
3. 选项C：将图丙的海绵换成木板，压力和受力面积均未改变，根据p=F/S，木板受到的压强和海绵受到的压强相等，该说法错误。
4. 选项D：甲、乙两图受力面积相同，乙图压力更大，海绵凹陷程度更深，说明当受力面积一定时，压力越大，压力作用效果越明显，该说法正确。
