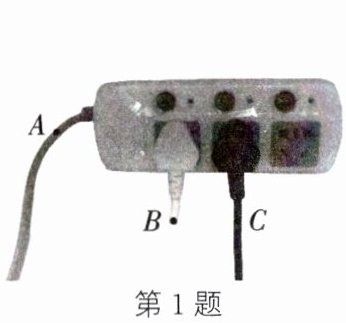

1. 如图所示为家用插线板示意图，图中A线接入家庭电路中，B线接台灯，C线接取暖器，两个用电器均正常工作时，A、B和C三处的电流分别为$I_A$、$I_B$和$I_C$，则它们的大小关系正确的是（
A.$I_A=I_B$
B.$I_B=I_C$
C.$I_B=I_A+I_C$
D.$I_A=I_B+I_C$
D
）A.$I_A=I_B$
B.$I_B=I_C$
C.$I_B=I_A+I_C$
D.$I_A=I_B+I_C$
答案
1.D
解析
【分析】首先明确插线板中台灯（B线）和取暖器（C线）的连接方式为并联，A点处于干路，B、C分别在两条支路上。根据并联电路的电流规律，干路电流等于各支路电流之和，据此判断电流大小关系。
【解析】家庭电路中，用电器（台灯、取暖器）为并联连接，因此B、C所在的两条支路是并联支路，A点在干路。根据并联电路的电流特点：干路电流等于各支路电流之和，即$I_A = I_B + I_C$，对应选项D。
【答案】D
【知识点】并联电路电流规律、家庭电路连接
【点评】本题结合家用插线板的实际场景，考查并联电路的电流规律，属于电学基础题型，需明确干路与支路的电流关系，难度较低。
【难度系数】0.7
【解析】家庭电路中，用电器（台灯、取暖器）为并联连接，因此B、C所在的两条支路是并联支路，A点在干路。根据并联电路的电流特点：干路电流等于各支路电流之和，即$I_A = I_B + I_C$，对应选项D。
【答案】D
【知识点】并联电路电流规律、家庭电路连接
【点评】本题结合家用插线板的实际场景，考查并联电路的电流规律，属于电学基础题型，需明确干路与支路的电流关系，难度较低。
【难度系数】0.7

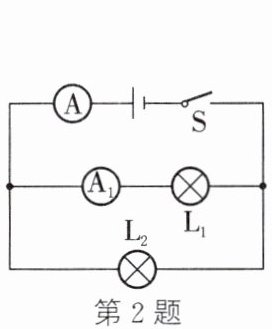

2. 如图所示的电路中，闭合开关S后，电流表$\mathrm{A}_1$的示数是0.2 A，电流表A的示数是0.45 A，则通过灯$\mathrm{L}_2$的电流是（
A.0.2 A
B.0.25 A
C.0.45 A
D.0.65 A
B
）A.0.2 A
B.0.25 A
C.0.45 A
D.0.65 A
答案
2.B
解析
【分析】首先需明确电路连接方式及各电流表的测量对象：由图可知，灯$\mathrm{L}_1$与$\mathrm{L}_2$并联，电流表$\mathrm{A}$在干路，测量干路的总电流；电流表$\mathrm{A}_1$与$\mathrm{L}_1$串联，测量通过$\mathrm{L}_1$的支路电流。根据并联电路的电流规律（干路电流等于各支路电流之和），即可计算出通过$\mathrm{L}_2$的电流。
【解析】解：由电路图可知，$\mathrm{L}_1$与$\mathrm{L}_2$并联，电流表$\mathrm{A}$测干路电流，电流表$\mathrm{A}_1$测$\mathrm{L}_1$支路的电流。已知干路电流$I=0.45\ \mathrm{A}$，通过$\mathrm{L}_1$的电流$I_1=0.2\ \mathrm{A}$，根据并联电路的电流特点$I=I_1+I_2$，可得通过$\mathrm{L}_2$的电流：$I_2=I-I_1=0.45\ \mathrm{A}-0.2\ \mathrm{A}=0.25\ \mathrm{A}$。
【答案】B
【知识点】并联电路电流规律、电流表的使用
【点评】本题考查并联电路电流规律的应用，核心是正确判断电路连接方式和电流表的测量对象，属于电学基础题，难度较低。
【难度系数】0.3
【解析】解：由电路图可知，$\mathrm{L}_1$与$\mathrm{L}_2$并联，电流表$\mathrm{A}$测干路电流，电流表$\mathrm{A}_1$测$\mathrm{L}_1$支路的电流。已知干路电流$I=0.45\ \mathrm{A}$，通过$\mathrm{L}_1$的电流$I_1=0.2\ \mathrm{A}$，根据并联电路的电流特点$I=I_1+I_2$，可得通过$\mathrm{L}_2$的电流：$I_2=I-I_1=0.45\ \mathrm{A}-0.2\ \mathrm{A}=0.25\ \mathrm{A}$。
【答案】B
【知识点】并联电路电流规律、电流表的使用
【点评】本题考查并联电路电流规律的应用，核心是正确判断电路连接方式和电流表的测量对象，属于电学基础题，难度较低。
【难度系数】0.3

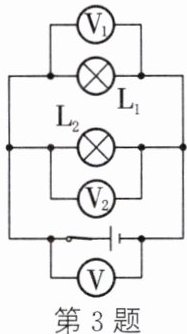

3. 如图所示，灯泡$\mathrm{L}_1$比$\mathrm{L}_2$亮，电压表$\mathrm{V}_2$的示数为6 V，下列说法正确的是（
A.电压表$\mathrm{V}_1$的示数为6 V
B.电压表$\mathrm{V}_1$的示数大于6 V
C.电压表$\mathrm{V}$的示数小于6 V
D.电压表$\mathrm{V}$的示数大于6 V
A
）A.电压表$\mathrm{V}_1$的示数为6 V
B.电压表$\mathrm{V}_1$的示数大于6 V
C.电压表$\mathrm{V}$的示数小于6 V
D.电压表$\mathrm{V}$的示数大于6 V
答案
3.A
解析
【分析】首先分析电路连接方式，灯泡$\mathrm{L}_1$与$\mathrm{L}_2$为并联；再确定各电压表的测量对象：电压表$\mathrm{V}_1$测$\mathrm{L}_1$两端电压，电压表$\mathrm{V}_2$测$\mathrm{L}_2$两端电压，电压表$\mathrm{V}$测电源电压。根据并联电路的电压规律：并联电路中各支路两端的电压相等，且等于电源电压，因此三个电压表的示数相等，都等于$\mathrm{V}_2$的示数6V，据此判断选项。
【解析】由图可知，$\mathrm{L}_1$与$\mathrm{L}_2$并联，电压表$\mathrm{V}_1$测$\mathrm{L}_1$两端电压，$\mathrm{V}_2$测$\mathrm{L}_2$两端电压，$\mathrm{V}$测电源电压。根据并联电路的电压特点：并联电路各支路电压等于电源电压，可得$U_{\mathrm{V}_1}=U_{\mathrm{L}_1}$，$U_{\mathrm{V}_2}=U_{\mathrm{L}_2}$，$U_{\mathrm{V}}=U_{\mathrm{电源}}$，且$U_{\mathrm{L}_1}=U_{\mathrm{L}_2}=U_{\mathrm{电源}}$，因此$U_{\mathrm{V}_1}=U_{\mathrm{V}_2}=U_{\mathrm{V}}=6\mathrm{V}$。对照选项，只有A选项正确。
【答案】A
【知识点】并联电路电压规律、电压表的使用
【点评】本题考查并联电路的电压规律，关键是正确判断电路连接方式和各电压表的测量对象，属于基础题。
【难度系数】0.5
【解析】由图可知，$\mathrm{L}_1$与$\mathrm{L}_2$并联，电压表$\mathrm{V}_1$测$\mathrm{L}_1$两端电压，$\mathrm{V}_2$测$\mathrm{L}_2$两端电压，$\mathrm{V}$测电源电压。根据并联电路的电压特点：并联电路各支路电压等于电源电压，可得$U_{\mathrm{V}_1}=U_{\mathrm{L}_1}$，$U_{\mathrm{V}_2}=U_{\mathrm{L}_2}$，$U_{\mathrm{V}}=U_{\mathrm{电源}}$，且$U_{\mathrm{L}_1}=U_{\mathrm{L}_2}=U_{\mathrm{电源}}$，因此$U_{\mathrm{V}_1}=U_{\mathrm{V}_2}=U_{\mathrm{V}}=6\mathrm{V}$。对照选项，只有A选项正确。
【答案】A
【知识点】并联电路电压规律、电压表的使用
【点评】本题考查并联电路的电压规律，关键是正确判断电路连接方式和各电压表的测量对象，属于基础题。
【难度系数】0.5
4. 用电压表测电压时，电压表显示的实际上是其自身两端的电压值，我们将电压表的示数当作被测的电压值，其依据是
并联支路两端的电压相等
。答案
4. 并联支路两端的电压相等
解析
【分析】首先明确电压表的使用规则是并联在被测电路两端，题目中需解释“将电压表自身两端的电压当作被测电压”的依据，需结合并联电路的电压特点分析：当电压表并联在被测电路两端时，若并联支路两端电压相等，电压表自身的电压就等于被测电路的电压，这就是解题的核心思路。
【解析】电压表的正确使用方式为并联在被测电路两端，根据并联电路的电压规律：并联支路两端的电压相等，因此当电压表并联在被测电路两端时，电压表自身两端的电压与被测电路两端的电压相等，所以可以将电压表的示数当作被测的电压值，其依据是并联支路两端的电压相等。
【答案】并联支路两端的电压相等
【知识点】并联电路电压规律；电压表的使用
【点评】本题考查电压表的使用原理，结合并联电路的基础电压特点即可解答，属于电学入门级知识点，侧重考查学生对基本概念的理解应用。
【难度系数】0.8
【解析】电压表的正确使用方式为并联在被测电路两端，根据并联电路的电压规律：并联支路两端的电压相等，因此当电压表并联在被测电路两端时，电压表自身两端的电压与被测电路两端的电压相等，所以可以将电压表的示数当作被测的电压值，其依据是并联支路两端的电压相等。
【答案】并联支路两端的电压相等
【知识点】并联电路电压规律；电压表的使用
【点评】本题考查电压表的使用原理，结合并联电路的基础电压特点即可解答，属于电学入门级知识点，侧重考查学生对基本概念的理解应用。
【难度系数】0.8

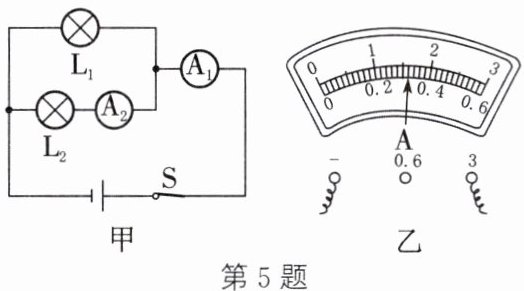

5. 如图甲所示,电路中的两个电灯
并
联,电流表A₁的示数如图乙所示,则A₁的示数为1.6
A,电流表A₂的示数为0.9 A,则通过L₁的电流是0.7
A,通过L₂的电流是0.9
A。答案
5. 并 1.6 0.7 0.9
解析
【分析】
首先观察图甲的电路结构，判断两灯的连接方式：电流从电源正极流出后分为两条独立支路，一条经过L₁，另一条经过L₂和A₂，最终汇合回到电源负极，因此两灯为并联。接着明确电流表的测量对象：A₁测量干路电流，A₂测量L₂支路的电流。读取电流表A₁的示数时，需先确定量程，再根据分度值读数；最后依据并联电路“干路电流等于各支路电流之和”的规律，计算通过L₁的电流。
【解析】
1. 判断电路连接：由图甲可知，L₁与L₂两端分别连接在电源两端，电流有两条独立路径，因此两灯并联。
2. 电流表A₁的读数：图乙中，A₁选用的是0~3A量程，该量程分度值为0.1A，指针指向1.6A刻度处，故A₁的示数为1.6A。
3. 计算各支路电流：并联电路中，干路电流等于各支路电流之和，即I = I₁ + I₂。已知A₂测L₂的电流I₂=0.9A，干路电流I=1.6A，因此通过L₁的电流I₁ = I - I₂ = 1.6A - 0.9A = 0.7A，通过L₂的电流为0.9A。
【答案】
并；1.6；0.7；0.9
【知识点】
并联电路电流规律、电流表读数、电路连接判断
【点评】
本题考查并联电路的特点、电流表的使用及读数，核心是明确电流表的测量对象，结合并联电路电流规律计算电流，属于基础电路题，侧重对基本知识点的应用。
【难度系数】
0.6
首先观察图甲的电路结构，判断两灯的连接方式：电流从电源正极流出后分为两条独立支路，一条经过L₁，另一条经过L₂和A₂，最终汇合回到电源负极，因此两灯为并联。接着明确电流表的测量对象：A₁测量干路电流，A₂测量L₂支路的电流。读取电流表A₁的示数时，需先确定量程，再根据分度值读数；最后依据并联电路“干路电流等于各支路电流之和”的规律，计算通过L₁的电流。
【解析】
1. 判断电路连接：由图甲可知，L₁与L₂两端分别连接在电源两端，电流有两条独立路径，因此两灯并联。
2. 电流表A₁的读数：图乙中，A₁选用的是0~3A量程，该量程分度值为0.1A，指针指向1.6A刻度处，故A₁的示数为1.6A。
3. 计算各支路电流：并联电路中，干路电流等于各支路电流之和，即I = I₁ + I₂。已知A₂测L₂的电流I₂=0.9A，干路电流I=1.6A，因此通过L₁的电流I₁ = I - I₂ = 1.6A - 0.9A = 0.7A，通过L₂的电流为0.9A。
【答案】
并；1.6；0.7；0.9
【知识点】
并联电路电流规律、电流表读数、电路连接判断
【点评】
本题考查并联电路的特点、电流表的使用及读数，核心是明确电流表的测量对象，结合并联电路电流规律计算电流，属于基础电路题，侧重对基本知识点的应用。
【难度系数】
0.6

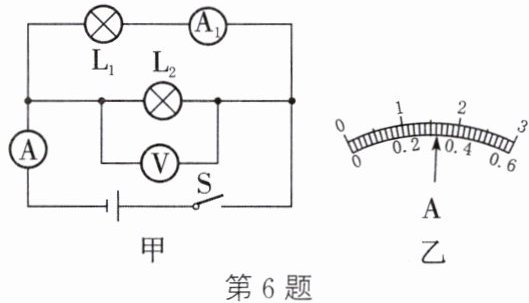

6. 如图甲所示的电路中，电源电压恒为3 V。闭合开关S后，电流表A、A₁的示数均如图乙所示，则通过小灯泡$\mathrm{L}_2$的电流为
1.28
A，电压表V的示数为3
V。答案
6. 1.28 3
解析
【分析】首先分析电路结构：图甲中$\mathrm{L}_1$与$\mathrm{L}_2$并联，电流表$\mathrm{A}$在干路，测电路总电流；电流表$\mathrm{A}_1$与$\mathrm{L}_1$串联，测$\mathrm{L}_1$支路的电流；电压表$\mathrm{V}$并联在电源两端，测电源电压。根据并联电路的电流规律：干路电流等于各支路电流之和，因此$\mathrm{A}$的示数大于$\mathrm{A}_1$的示数，而两表指针位置相同，说明它们使用的电流表量程不同：$\mathrm{A}$用$0∼3\mathrm{A}$量程，$\mathrm{A}_1$用$0∼0.6\mathrm{A}$量程。接下来先读取两个电流表的示数，再结合并联电路电流规律计算$\mathrm{L}_2$的电流，电压表直接读取电源电压即可。
【解析】1. 电压表示数：电压表$\mathrm{V}$测电源电压，电源电压恒为$3\mathrm{V}$，因此电压表示数为$3\mathrm{V}$。
2. 电流表读数：电流表$\mathrm{A}_1$测$\mathrm{L}_1$的电流，使用$0∼0.6\mathrm{A}$量程，分度值为$0.02\mathrm{A}$，指针示数为$0.32\mathrm{A}$；电流表$\mathrm{A}$测干路电流，使用$0∼3\mathrm{A}$量程，分度值为$0.1\mathrm{A}$，指针示数为$1.6\mathrm{A}$。
3. 计算$\mathrm{L}_2$的电流：根据并联电路电流规律$I=I_1+I_2$，可得通过$\mathrm{L}_2$的电流$I_2=I-I_1=1.6\mathrm{A}-0.32\mathrm{A}=1.28\mathrm{A}$。
【答案】1.28；3
【知识点】并联电路电流规律、电流表读数、电压表的使用
【点评】本题考查并联电路的电流、电压规律，核心是判断电流表的量程（指针位置相同但量程不同），属于基础电路分析题，需要学生掌握电流表量程的读取方法和并联电路的电流特点。
【难度系数】0.5
【解析】1. 电压表示数：电压表$\mathrm{V}$测电源电压，电源电压恒为$3\mathrm{V}$，因此电压表示数为$3\mathrm{V}$。
2. 电流表读数：电流表$\mathrm{A}_1$测$\mathrm{L}_1$的电流，使用$0∼0.6\mathrm{A}$量程，分度值为$0.02\mathrm{A}$，指针示数为$0.32\mathrm{A}$；电流表$\mathrm{A}$测干路电流，使用$0∼3\mathrm{A}$量程，分度值为$0.1\mathrm{A}$，指针示数为$1.6\mathrm{A}$。
3. 计算$\mathrm{L}_2$的电流：根据并联电路电流规律$I=I_1+I_2$，可得通过$\mathrm{L}_2$的电流$I_2=I-I_1=1.6\mathrm{A}-0.32\mathrm{A}=1.28\mathrm{A}$。
【答案】1.28；3
【知识点】并联电路电流规律、电流表读数、电压表的使用
【点评】本题考查并联电路的电流、电压规律，核心是判断电流表的量程（指针位置相同但量程不同），属于基础电路分析题，需要学生掌握电流表量程的读取方法和并联电路的电流特点。
【难度系数】0.5

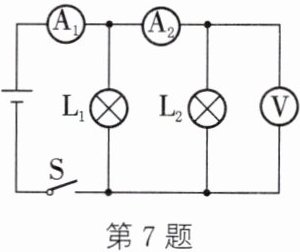

7. 如图所示，开关S闭合，两个灯均正常发光，电流表$\mathrm{A}_1$的示数为0.6 A，电流表$\mathrm{A}_2$的示数为0.4 A，电压表的示数为5 V。下列说法正确的是 （
A.电源电压为10 V
B.通过灯泡$\mathrm{L}_2$的电流为0.2 A
C.灯泡$\mathrm{L}_1$两端的电压为5 V
D.干路电流为1 A
C
）A.电源电压为10 V
B.通过灯泡$\mathrm{L}_2$的电流为0.2 A
C.灯泡$\mathrm{L}_1$两端的电压为5 V
D.干路电流为1 A
答案
7.C
解析
【分析】首先分析电路连接方式，明确各电表的测量对象：开关闭合后，灯泡$\mathrm{L}_1$与$\mathrm{L}_2$并联。电流表$\mathrm{A}_1$测量干路电流，电流表$\mathrm{A}_2$测量$\mathrm{L}_2$支路的电流，电压表$\mathrm{V}$测量电源电压（并联电路中各支路电压等于电源电压）。再结合并联电路的电流、电压规律逐一分析选项。
【解析】
1. 电压分析：电压表$\mathrm{V}$的示数为5V，因此电源电压为5V；根据并联电路电压规律，各支路两端电压等于电源电压，所以$\mathrm{L}_1$、$\mathrm{L}_2$两端电压均为5V。由此判断：A选项“电源电压为10V”错误，C选项“灯泡$\mathrm{L}_1$两端的电压为5V”正确。
2. 电流分析：电流表$\mathrm{A}_1$测干路电流，示数为0.6A；电流表$\mathrm{A}_2$测$\mathrm{L}_2$的电流，示数为0.4A，因此通过$\mathrm{L}_2$的电流为0.4A，B选项错误；干路电流为0.6A，并非1A，D选项错误。
【答案】C
【知识点】并联电路电流规律、并联电路电压规律、电流表与电压表的使用
【点评】本题属于基础电路题，核心是正确分析并联电路的电表测量对象，结合并联电路的电流、电压规律判断选项，难度较低，适合巩固电路基础知识点。
【难度系数】0.5
【解析】
1. 电压分析：电压表$\mathrm{V}$的示数为5V，因此电源电压为5V；根据并联电路电压规律，各支路两端电压等于电源电压，所以$\mathrm{L}_1$、$\mathrm{L}_2$两端电压均为5V。由此判断：A选项“电源电压为10V”错误，C选项“灯泡$\mathrm{L}_1$两端的电压为5V”正确。
2. 电流分析：电流表$\mathrm{A}_1$测干路电流，示数为0.6A；电流表$\mathrm{A}_2$测$\mathrm{L}_2$的电流，示数为0.4A，因此通过$\mathrm{L}_2$的电流为0.4A，B选项错误；干路电流为0.6A，并非1A，D选项错误。
【答案】C
【知识点】并联电路电流规律、并联电路电压规律、电流表与电压表的使用
【点评】本题属于基础电路题，核心是正确分析并联电路的电表测量对象，结合并联电路的电流、电压规律判断选项，难度较低，适合巩固电路基础知识点。
【难度系数】0.5
