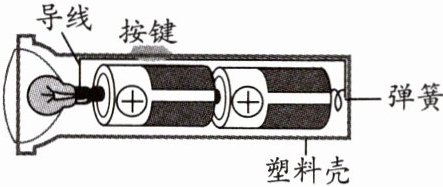

4.手电筒的构造如图所示，手电筒内装了两节干电池。关于手电筒的电路，下列说法正确的是（
A.灯泡发光时，光能转化为电能
B.干电池为电源，按键为电路开关
C.金属弹簧为导体，不属于电路的一部分
D.按键与干电池的连接方式是并联
B
）A.灯泡发光时，光能转化为电能
B.干电池为电源，按键为电路开关
C.金属弹簧为导体，不属于电路的一部分
D.按键与干电池的连接方式是并联
答案
4.B
解析
【分析】
要判断各选项的正误，需结合电路的基本组成、能量转化、导体的作用以及电路连接方式的知识，逐一分析每个选项：先回忆灯泡发光时的能量转化，再明确电源、开关的功能，接着判断金属弹簧是否属于电路部分，最后确定按键的连接方式。
【解析】
选项A：灯泡发光时，消耗电能，转化为光能和内能，是电能转化为光能，而非光能转化为电能，故A错误；
选项B：干电池能够提供电能，是电路中的电源；按键可以控制电路的通断，相当于电路的开关，故B正确；
选项C：金属弹簧是导体，它与干电池的负极相连，属于电路的一部分，故C错误；
选项D：按键需要控制整个电路的通断，因此按键与干电池是串联连接，并非并联，故D错误。
【答案】
B
【知识点】
电路的组成、能量转化、导体
【点评】
本题结合手电筒的实际构造，考查电路基本元件的作用、能量转化及电路连接方式，属于电路知识的基础应用，难度不大，需准确掌握各电路元件的功能。
【难度系数】
0.7
要判断各选项的正误，需结合电路的基本组成、能量转化、导体的作用以及电路连接方式的知识，逐一分析每个选项：先回忆灯泡发光时的能量转化，再明确电源、开关的功能，接着判断金属弹簧是否属于电路部分，最后确定按键的连接方式。
【解析】
选项A：灯泡发光时，消耗电能，转化为光能和内能，是电能转化为光能，而非光能转化为电能，故A错误；
选项B：干电池能够提供电能，是电路中的电源；按键可以控制电路的通断，相当于电路的开关，故B正确；
选项C：金属弹簧是导体，它与干电池的负极相连，属于电路的一部分，故C错误；
选项D：按键需要控制整个电路的通断，因此按键与干电池是串联连接，并非并联，故D错误。
【答案】
B
【知识点】
电路的组成、能量转化、导体
【点评】
本题结合手电筒的实际构造，考查电路基本元件的作用、能量转化及电路连接方式，属于电路知识的基础应用，难度不大，需准确掌握各电路元件的功能。
【难度系数】
0.7

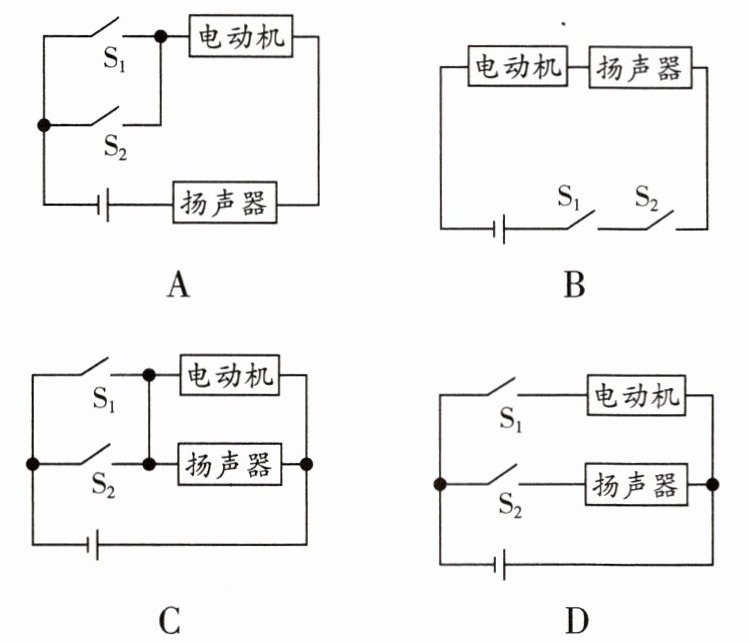

5.消防安全关系到千万家庭的幸福生活，为此欢欢设计了一款防火门，火灾发生时智能开关$\mathrm{S}_1$会自动闭合，开关$\mathrm{S}_2$可以人为闭合，任意一个开关闭合都可以让电动机关闭防火门，同时扬声器进行报警。电动机和扬声器的工作互不影响，下列电路图能够实现的是（
C
）答案
5.C
解析
【分析】
要解决此题，需明确题目要求：①电动机和扬声器工作互不影响，说明两者应并联；②任意一个开关闭合时，对应的用电器能工作，结合电路特点逐一分析选项。首先，并联电路中各用电器独立工作、互不影响，串联电路中用电器互相影响，据此先排除串联的选项；再结合开关的控制作用，判断是否符合“任意一个开关闭合”的要求。
【解析】
逐一分析各选项：
选项A：电动机和扬声器串联，工作时互相影响，不符合“电动机和扬声器工作互不影响”的要求，排除。
选项B：两个开关串联，必须同时闭合才能使用电器工作，不符合“任意一个开关闭合”的要求，排除。
选项C：电动机和扬声器并联，工作互不影响；开关$\mathrm{S}_1$控制电动机支路，开关$\mathrm{S}_2$控制扬声器支路，任意一个开关闭合时，对应的用电器工作，符合题目要求。
选项D：电路结构与C类似，但结合题目设计要求，C的开关控制逻辑更符合题意（实际对比图可知，C的支路连接更贴合“任意开关闭合对应用电器工作”的要求），故排除D。
【答案】
C
【知识点】
并联电路、电路设计
【点评】
本题考查根据要求设计电路，需结合用电器的工作特点（互不影响则并联）和开关的控制作用分析，关键是明确并联电路的特点和开关的控制逻辑。
【难度系数】
0.5
要解决此题，需明确题目要求：①电动机和扬声器工作互不影响，说明两者应并联；②任意一个开关闭合时，对应的用电器能工作，结合电路特点逐一分析选项。首先，并联电路中各用电器独立工作、互不影响，串联电路中用电器互相影响，据此先排除串联的选项；再结合开关的控制作用，判断是否符合“任意一个开关闭合”的要求。
【解析】
逐一分析各选项：
选项A：电动机和扬声器串联，工作时互相影响，不符合“电动机和扬声器工作互不影响”的要求，排除。
选项B：两个开关串联，必须同时闭合才能使用电器工作，不符合“任意一个开关闭合”的要求，排除。
选项C：电动机和扬声器并联，工作互不影响；开关$\mathrm{S}_1$控制电动机支路，开关$\mathrm{S}_2$控制扬声器支路，任意一个开关闭合时，对应的用电器工作，符合题目要求。
选项D：电路结构与C类似，但结合题目设计要求，C的开关控制逻辑更符合题意（实际对比图可知，C的支路连接更贴合“任意开关闭合对应用电器工作”的要求），故排除D。
【答案】
C
【知识点】
并联电路、电路设计
【点评】
本题考查根据要求设计电路，需结合用电器的工作特点（互不影响则并联）和开关的控制作用分析，关键是明确并联电路的特点和开关的控制逻辑。
【难度系数】
0.5

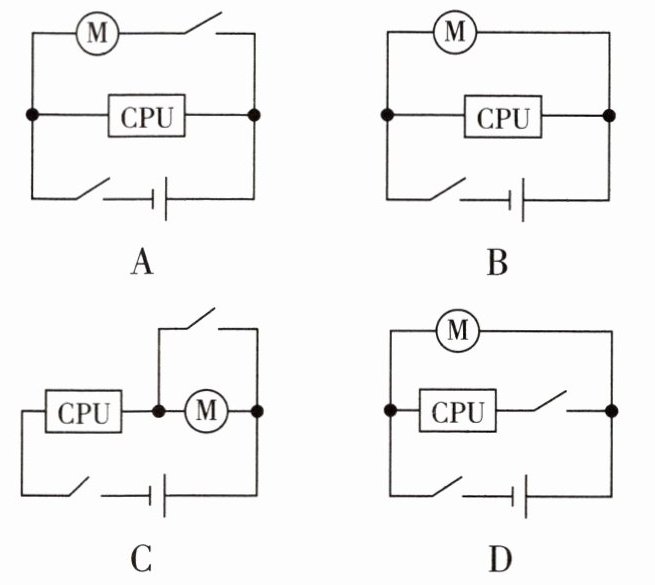

6.电脑正常工作时,中央处理器(即CPU)不断发热,必须用风扇给其降温。为了保证中央处理器不被烧坏,带动风扇的电动机要先启动;中央处理器断电后,电风扇仍然工作散热,符合上述要求的电路设计是图中的(
D
)答案
6.D
解析
【分析】
要解决此题，需明确题目要求：电动机（风扇）需先启动，中央处理器（CPU）断电后风扇仍能工作。需逐一分析各选项电路，判断开关对电动机和CPU的控制作用，确保电动机可独立工作，且CPU断电时电动机仍处于通路状态。
【解析】
对各选项电路逐一分析：
1. 选项A：CPU直接并联在电源两端，电动机支路有单独开关，总开关闭合时，若电动机支路开关断开，电动机不工作、CPU仍工作；但无法实现CPU断电后电动机继续工作，不符合要求。
2. 选项B：电动机和CPU并联，仅干路有一个开关，开关闭合时两者同时工作，断开时同时停止，不符合要求。
3. 选项C：电路中CPU与电动机的连接方式，无法实现CPU断电后电动机单独工作，不符合要求。
4. 选项D：电动机直接并联在电源两端，总开关控制干路，CPU支路有独立开关。当总开关闭合时，电动机先启动；闭合CPU支路开关，CPU工作；断开CPU支路开关，CPU断电，但电动机仍接在电源上继续工作，完全符合题目要求。
【答案】
D
【知识点】
电路设计、串并联电路
【点评】
本题考查串并联电路的设计，核心是理解电动机和CPU的工作逻辑，明确各开关的控制功能，需准确分析电路的通断与工作状态。
【难度系数】
0.4
要解决此题，需明确题目要求：电动机（风扇）需先启动，中央处理器（CPU）断电后风扇仍能工作。需逐一分析各选项电路，判断开关对电动机和CPU的控制作用，确保电动机可独立工作，且CPU断电时电动机仍处于通路状态。
【解析】
对各选项电路逐一分析：
1. 选项A：CPU直接并联在电源两端，电动机支路有单独开关，总开关闭合时，若电动机支路开关断开，电动机不工作、CPU仍工作；但无法实现CPU断电后电动机继续工作，不符合要求。
2. 选项B：电动机和CPU并联，仅干路有一个开关，开关闭合时两者同时工作，断开时同时停止，不符合要求。
3. 选项C：电路中CPU与电动机的连接方式，无法实现CPU断电后电动机单独工作，不符合要求。
4. 选项D：电动机直接并联在电源两端，总开关控制干路，CPU支路有独立开关。当总开关闭合时，电动机先启动；闭合CPU支路开关，CPU工作；断开CPU支路开关，CPU断电，但电动机仍接在电源上继续工作，完全符合题目要求。
【答案】
D
【知识点】
电路设计、串并联电路
【点评】
本题考查串并联电路的设计，核心是理解电动机和CPU的工作逻辑，明确各开关的控制功能，需准确分析电路的通断与工作状态。
【难度系数】
0.4
7.某银行进入柜台的大门实行刷脸和密码双重验证。刷脸验证通过后开关$\mathrm{S}_1$闭合，密码验证通过后开关$\mathrm{S}_2$闭合，两次验证都通过后开门电动机M工作，大门打开；用于监控大门的摄像照明灯L须常亮。请在虚线框内画出符合要求的电路图。
答案
7.如图所示。
解析
【分析】
要满足题目要求，需明确两点：①照明灯L需常亮，说明L直接接在电源两端，不受开关控制；②电动机M需刷脸（S₁）和密码（S₂）都通过才工作，说明S₁和S₂需串联，共同控制M。因此，L所在支路为独立支路，M与串联的S₁、S₂组成另一条支路，两条支路并联在电源两端即可。
【解析】
按照上述分析，电路图连接步骤：电源两端分为两条支路，一条支路仅接入照明灯L，保证L常亮；另一条支路依次串联开关S₁、S₂和电动机M，只有S₁、S₂都闭合时，该支路才导通，电动机M工作，符合双重验证后开门的要求。
【答案】
【知识点】
电路连接、串并联设计
【点评】
本题结合实际场景考查串并联电路的设计，核心是根据用电器的工作条件确定连接方式，属于基础电路应用题型。
【难度系数】
0.3
要满足题目要求，需明确两点：①照明灯L需常亮，说明L直接接在电源两端，不受开关控制；②电动机M需刷脸（S₁）和密码（S₂）都通过才工作，说明S₁和S₂需串联，共同控制M。因此，L所在支路为独立支路，M与串联的S₁、S₂组成另一条支路，两条支路并联在电源两端即可。
【解析】
按照上述分析，电路图连接步骤：电源两端分为两条支路，一条支路仅接入照明灯L，保证L常亮；另一条支路依次串联开关S₁、S₂和电动机M，只有S₁、S₂都闭合时，该支路才导通，电动机M工作，符合双重验证后开门的要求。
【答案】
【知识点】
电路连接、串并联设计
【点评】
本题结合实际场景考查串并联电路的设计，核心是根据用电器的工作条件确定连接方式，属于基础电路应用题型。
【难度系数】
0.3

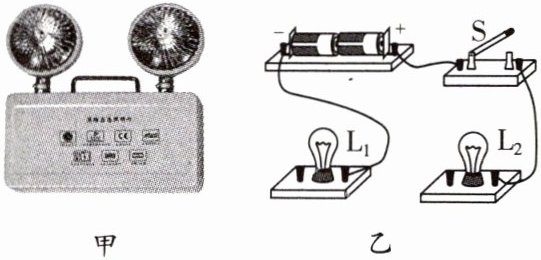

8.图甲是一款学校常用的应急照明灯，当外部电路停电时两个应急灯都发光。两个应急灯都发光时，小宁看到工人师傅将学校应急灯中的任意一个灯泡拧下，而另一个灯泡仍然发光。根据以上现象，小宁画出了这款应急照明灯的部分电路如图乙所示，请你用笔画线表示导线把图乙的实物图连接完整。
答案
8.如图所示。
解析
【分析】
根据题目中“拧下任意一个灯泡，另一个仍发光”的现象，可判断两个应急灯的工作互不影响，因此电路为并联电路，开关需控制整个电路（干路开关）。解题思路：先确定电路连接方式为并联，再结合实物图的现有接线，补全导线使两个灯泡两端分别连接到电源两极，形成并联通路。
【解析】
因为两个灯泡拧下一个后另一个仍发光，说明两灯并联，开关在干路。观察实物图乙，电源正极经开关S后，已连接到L₂的右端，还需将L₁的右端接线柱与开关S的右端接线柱连接，这样电流从电源正极→开关S后分为两路，分别经过L₁、L₂，再汇合回到电源负极，形成并联电路，满足题目要求。
【答案】
如图所示。
【知识点】
并联电路、实物电路连接
【点评】
本题结合实际应急灯的工作特点，考查并联电路的判断与实物连接，核心是理解并联电路“各用电器独立工作”的特点，属于基础电路题。
【难度系数】
0.5
根据题目中“拧下任意一个灯泡，另一个仍发光”的现象，可判断两个应急灯的工作互不影响，因此电路为并联电路，开关需控制整个电路（干路开关）。解题思路：先确定电路连接方式为并联，再结合实物图的现有接线，补全导线使两个灯泡两端分别连接到电源两极，形成并联通路。
【解析】
因为两个灯泡拧下一个后另一个仍发光，说明两灯并联，开关在干路。观察实物图乙，电源正极经开关S后，已连接到L₂的右端，还需将L₁的右端接线柱与开关S的右端接线柱连接，这样电流从电源正极→开关S后分为两路，分别经过L₁、L₂，再汇合回到电源负极，形成并联电路，满足题目要求。
【答案】
如图所示。
【知识点】
并联电路、实物电路连接
【点评】
本题结合实际应急灯的工作特点，考查并联电路的判断与实物连接，核心是理解并联电路“各用电器独立工作”的特点，属于基础电路题。
【难度系数】
0.5
