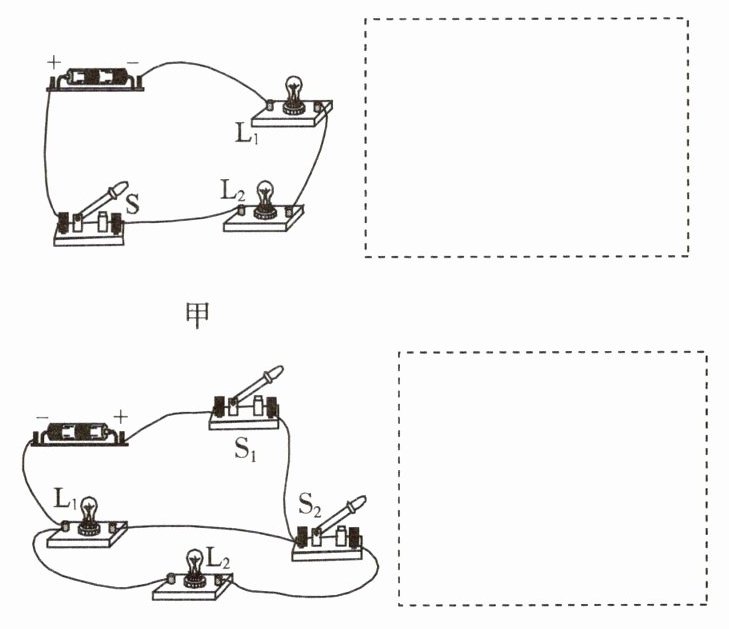

【例1】根据图甲、乙所示实物图，在虚线框内画出它们的电路图。

【分析】要画出实物图对应的电路图，需先明确实物电路的电流路径，判断电路的连接方式（串联或并联），再对应元件符号规范绘制。图甲中，电流从电源正极出发，依次经过开关S、灯泡L₂、L₁，回到电源负极，属于串联电路；图乙中，电流从电源正极经开关S₁后分为两条支路，一条支路只有灯泡L₁，另一条支路有灯泡L₂和开关S₂，汇合后回到电源负极，属于并联电路。绘制时要保证元件符号正确，连线横平竖直，与实物连接顺序一致。
【解析】1. 针对图甲实物：确定为串联电路，开关S控制整个电路，依次画出电源、开关S、L₂、L₁，用导线连接成闭合回路，得到对应的串联电路图。2. 针对图乙实物：确定为并联电路，S₁在干路，S₂控制L₂支路，先画出电源和干路开关S₁，再画出两条支路，一条支路为L₁，另一条支路为L₂和S₂，连接成并联电路，得到对应的并联电路图。
【答案】
【知识点】串联电路、并联电路、电路图绘制
【点评】本题考查实物图转电路图的基本技能，需准确分析电路连接方式，规范使用元件符号，是电学入门的基础题型。
【难度系数】0.6

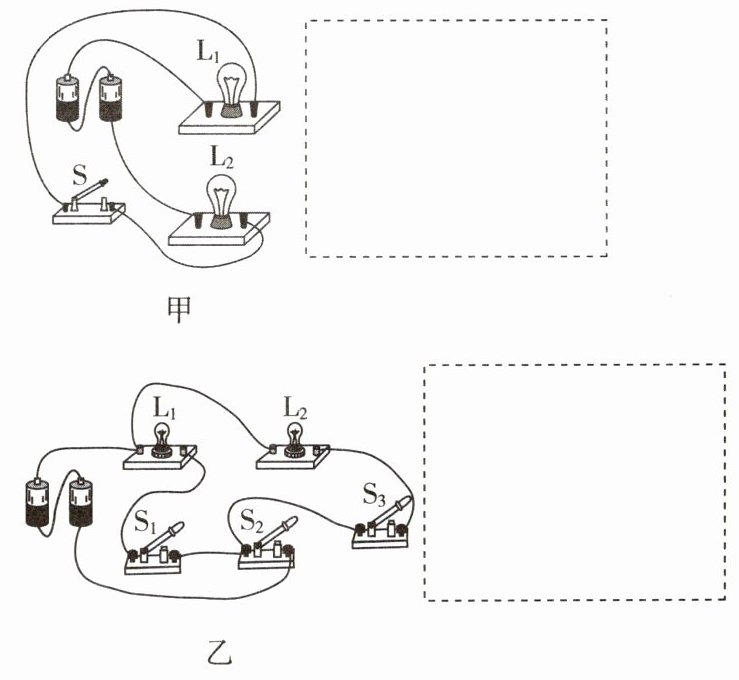

变式 根据图甲、乙所示实物图，在虚线框内画出它们的电路图。

【分析】
要画出实物图对应的电路图，需先分析实物图中电流的路径，确定电路的连接方式（串联或并联），再明确各开关、用电器的位置，最后按规范画出电路图。对于图甲，电流从电源正极出发，经开关S后，依次经过L₁、L₂，回到电源负极，只有一条电流路径，为串联电路；对于图乙，电流从电源正极出发，经开关S₂后分为两条支路，一条支路经S₁和L₁，另一条支路经S₃和L₂，两条支路汇合后回到电源负极，为并联电路，其中S₂在干路，S₁控制L₁，S₃控制L₂。
【解析】
1. 图甲：根据串联电路的连接特点，依次画出电源、开关S、L₁、L₂，按电流顺序连接成闭合回路，得到对应的电路图。
2. 图乙：根据并联电路的连接特点，先画出电源和干路开关S₂，再分别画出两条支路：一条支路为S₁和L₁，另一条支路为S₃和L₂，两条支路并联在电源两端，得到对应的电路图，与参考答案一致。
【答案】

【知识点】
串联电路、并联电路、电路图绘制
【点评】
本题考查根据实物图画电路图的能力，核心是正确分析电路的连接方式和元件的作用，属于基础作图题，需掌握电路图的规范画法。
【难度系数】
0.5

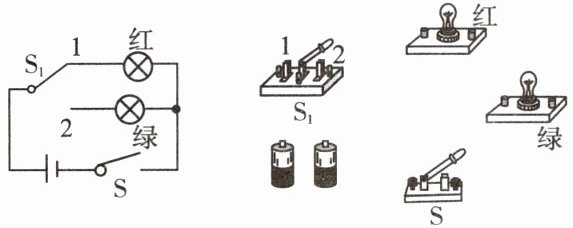

【例2】根据电路图连接实物电路。
（S₁为单刀双掷开关，可以分别与1、2两触点接通）

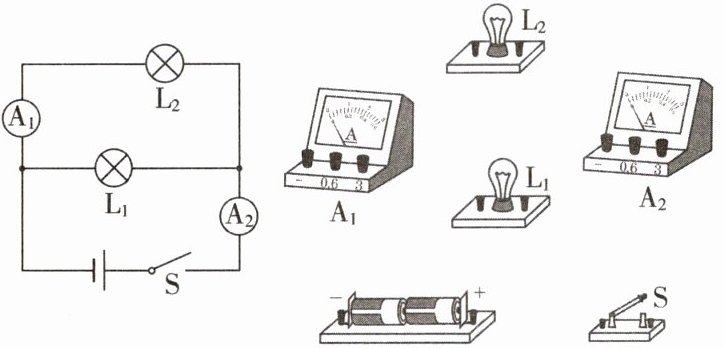

变式 根据电路图连接实物图，通过L₁、L₂的电流均为0.4 A，注意电流表量程的选择。

【例2】
变式

【分析】首先明确待连接的实物电路中，L₁与L₂为并联关系，电流表A₁测量L₁支路的电流，电流表A₂测量干路总电流。已知通过L₁、L₂的电流均为0.4A，因此A₁量程选0~0.6A（适配0.4A的电流），A₂量程选0~3A（干路总电流为0.4A+0.4A=0.8A，需选更大量程）。连接时需遵循电流从电流表正接线柱流入、负接线柱流出的原则，从电源正极出发，依次连接开关、电流表，再分支连接两个灯泡，最后汇合回到电源负极。
【解析】1. 电路结构判断：由实物图可知，L₁与L₂并联，A₁与L₁串联测其电流，A₂在干路测总电流；2. 量程选择：A₁测0.4A，选0~0.6A量程；A₂测总电流0.8A，选0~3A量程；3. 连接步骤：从电源正极出发，连接开关S，开关另一端接电流表A₂的负接线柱，A₂的3接线柱分为两路：一路连接L₂的右端，L₂的左端接电源负极；另一路连接L₁的右端，L₁的左端接电流表A₁的0.6接线柱，A₁的负接线柱接电源负极，完成所有元件的正确连接。
【答案】
【知识点】并联电路、电流表使用、实物电路连接
【点评】本题考查并联电路的实物连接，核心是明确电流表的测量对象和量程选择，属于电学基础操作题，需掌握电流表的使用规则。
【难度系数】0.5

【例3】某校要举办科普知识竞赛，请你设计一个抢答器，要求不论哪一组按开关，主持台上的电铃都要响，而且用不同的灯泡告诉主持人是第几组按开关。按上述要求将下图所给的元件连成实物电路。

【分析】
要设计符合要求的抢答器，需明确核心需求：任意一组开关闭合时，对应灯泡亮起且电铃发声。因此，两个灯泡需分别与一个开关串联，形成两条独立支路，再将这两条支路并联，最后与电铃、电源串联在电路中。这样任意一条支路闭合，对应灯泡工作，电铃在干路始终工作，即可满足设计要求。
【解析】
1. 确定电源正负极，从电源正极引出导线，连接电铃的一个接线柱；
2. 将电铃的另一个接线柱分为两条支路，每条支路依次串联一个开关和一个灯泡，确保每个支路的开关控制对应灯泡；
3. 两条支路的另一端汇合后，连接到电源的负极，形成完整电路。此时任意一个开关闭合，对应支路导通，灯泡发光，电铃因在干路持续工作而发声，符合题目要求。
【答案】

【知识点】
并联电路、电路设计
【点评】
本题结合抢答器的实际功能需求，考察并联电路的应用，需要根据功能要求合理规划电路结构，是基础电路设计的典型题目，注重理论与实际应用的结合。
【难度系数】
0.5

变式1 生产生活或科学研究中，我们经常要设计电路。有一种智能锁，需要通过“密码＋人脸”两次识别成功才能开锁。密码识别成功时仅开关$\mathrm{S}_1$闭合，灯L发光，照亮人脸进行识别；人脸识别成功后开关$\mathrm{S}_2$闭合，电动机M工作，开锁成功。请在虚线框中画出符合要求的电路图。

【分析】要设计符合要求的电路，需明确开关的控制作用：S₁闭合时仅灯L发光，说明S₁控制整个电路，灯L直接接在电源两端；S₂闭合时电动机M工作，说明S₂单独控制电动机支路，因此电动机与S₂串联后，再与灯L并联，S₁在干路控制整个电路。
【解析】根据题意，S₁为总开关，控制灯L和电动机M；灯L和电动机M并联，S₂控制电动机M所在支路。连接方式：电源正极→S₁→分为两条支路，一条支路接灯L→电源负极；另一条支路接S₂→电动机M→电源负极，这样即可满足S₁闭合时灯L亮，S₂闭合时电动机工作的要求。
【答案】
【知识点】电路设计、并联电路
【点评】本题考查根据用电器工作要求设计电路，需明确各开关的控制作用，正确连接串并联电路，难度适中。
【难度系数】0.5
