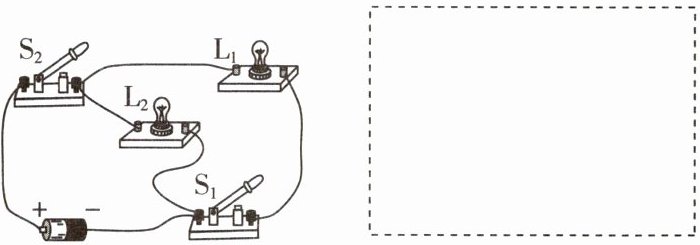

1. 根据下图所示的实物图，在虚线框内画出它的电路图。

1.

【分析】要画出对应电路图，需先分析实物电路的连接：从电源正极出发，电流经开关S2后分为两条支路，一条支路仅含灯泡L2，另一条支路含开关S1和灯泡L1，两条支路汇合后回到电源负极，因此L1与L2并联，S2控制整个电路，S1仅控制L1所在支路。绘制时需用规范元件符号，清晰体现串并联关系和开关作用。
【解析】1. 确定电路结构：判断出L1与L2并联，S2在干路，S1在L1支路；2. 用规定元件符号绘制：先画电源，从正极引出干路，依次画出干路开关S2，之后分支，分别画出L2支路、S1与L1串联的支路，最后将两条支路汇合后连接电源负极，确保导线横平竖直、元件符号正确。
【答案】
【知识点】并联电路、电路图绘制、开关控制作用
【点评】本题是基础的电路作图题，核心是分析实物电路的连接方式，掌握电路图的规范画法即可完成，考查学生对串并联电路和电路图的理解。
【难度系数】0.5

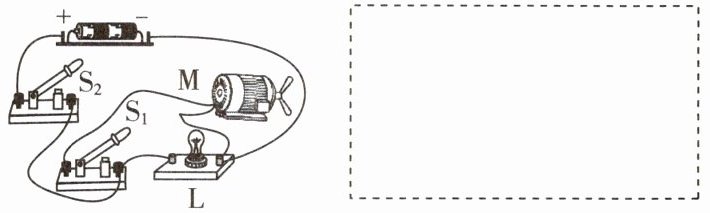

2. 请在虚线框内画出与实物图对应的电路图。

2.

【分析】要画出对应电路图，需先分析实物电路的连接：电源、开关S₂在干路；电动机M与开关S₁串联组成一条支路，灯泡L单独组成另一条支路，两条支路并联。据此按元件符号规范画出电路图。
【解析】根据实物图的连接关系：电流从电源正极出发，经干路开关S₂后分为两条支路，一条支路经S₁和电动机M，另一条支路经灯泡L，最后汇合回到电源负极。按照电路图的符号规范，依次画出电源、开关S₂、支路开关S₁、电动机M、灯泡L，体现并联关系即可。
【答案】
【知识点】电路图绘制、并联电路
【点评】本题考查实物电路转电路图的基本技能，需准确判断电路的串并联及开关的位置，属于基础电路题。
【难度系数】0.6

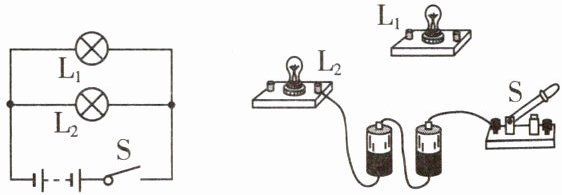

3. 根据下图所示的电路，完成实物图的连接。

3.

【分析】首先观察电路图，确定电路连接方式：L₁与L₂并联，开关S位于干路，控制整个电路。连接实物图时，需遵循“先串后并”的原则：先搭建电源、开关的干路结构，再将L₁、L₂分别并联接入电路，确保电流从电源正极流出后分为两条支路，分别经过L₁、L₂，最终汇合经开关S回到电源负极，避免短路，保证接线正确。
【解析】连接实物的步骤：1. 将两节电池串联组成电源；2. 从电源正极引出线，分别连接L₁的一个接线柱和L₂的一个接线柱；3. 将L₁的另一个接线柱与L₂的另一个接线柱连接后，接到开关S的一个接线柱；4. 将开关S的另一个接线柱连接到电源负极，完成实物连接。
【答案】
【知识点】并联电路、实物电路连接
【点评】本题考查根据电路图连接实物电路的基础技能，核心是掌握并联电路的连接特点，属于电路操作类基础题。
【难度系数】0.6

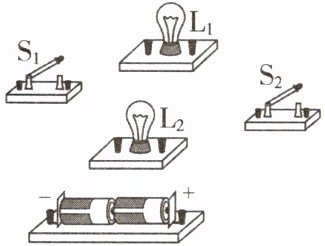

4. 请用笔画线代替导线，将图中的元件连接成完整电路。要求：两灯并联，开关$S_1$作为总开关，开关$S_2$控制电灯$L_1$。

4.

【分析】
要连接符合要求的电路，首先明确题目要求：两灯并联，开关$S_1$是总开关（控制整个电路），开关$S_2$控制$L_1$（即$S_2$与$L_1$串联在同一支路）。解题思路：先确定干路的总开关$S_1$和电源，将电路分为两条支路：一条支路包含$S_2$和$L_1$，另一条支路只有$L_2$，两条支路并联后接入电路，确保$S_1$在干路控制所有用电器，$S_2$仅控制$L_1$。
【解析】
连接步骤如下：
1. 从电源正极出发，连接总开关$S_1$的一端；
2. 将$S_1$的另一端分为两条支路：
支路1：依次连接开关$S_2$、灯泡$L_1$，最后回到电源负极；
支路2：直接连接灯泡$L_2$，最后回到电源负极；
这样就形成了两灯并联，$S_1$为总开关，$S_2$控制$L_1$的完整电路。
【答案】

【知识点】
并联电路连接、开关作用
【点评】
本题考查并联电路的连接，需明确总开关和支路开关的作用，是电路连接的基础题型，需掌握串并联电路的特点。
【难度系数】
0.6

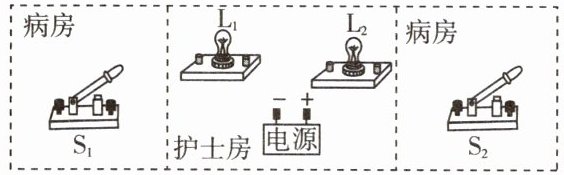

5. 如图所示,两间独立病房内各装一个开关,方便病人呼叫医生。在护士房内有红灯$L_1$、绿灯$L_2$各一个。病人按下开关$S_1$,$L_1$灯亮;另一病人按下开关$S_2$,$L_2$灯亮。请用笔画线代替导线,连好电路。

5.

【分析】要实现“按下S₁时L₁亮，按下S₂时L₂亮”，需让L₁和L₂各自形成独立支路，即两灯并联，且S₁与L₁串联、S₂与L₂串联，这样每个开关只控制对应支路的通断。
【解析】连接电路步骤：1. 从电源正极引出两条支路；2. 第一条支路依次连接开关S₁和灯泡L₁；3. 第二条支路依次连接开关S₂和灯泡L₂；4. 将两条支路的另一端共同连接到电源负极，确保电路形成完整回路，满足开关控制对应灯泡的要求。
【答案】
【知识点】并联电路连接、开关的作用
【点评】本题考查并联电路的实际应用，核心是明确各用电器的控制关系，属于基础电路连接题，注重对电路基本规律的理解与应用。
【难度系数】0.6

6. 居民楼的楼道里，夜间只是偶尔有人经过，若电灯总是亮着，则会浪费电。小明想利用光控开关和声控开关设计一种“聪明”的电路——晚上，当有人走动发出声音时，灯亮；经过一两分钟后，内部的延时装置就把电路断开，灯灭；不过，只有夜晚天黑之后灯才能亮，白天，无论发出多大的声音（电源有电），电灯也不会亮。请把图中的器材连接成符合要求的电路（光控开关在天黑时自动闭合，天亮时自动断开；声控开关在有人走动发出声音时就闭合，闭合后，经过一两分钟便自动断开）。

6.

【分析】要实现“夜晚天黑且有声音时灯亮，白天或无声音时灯不亮”的要求，需让光控开关和声控开关同时满足闭合条件电路才导通，因此两个开关应串联，串联电路中所有开关都闭合时电路才通路，这样只有两个开关都闭合，灯泡才会发光，再将串联的开关与电源、灯泡串联组成完整电路即可。
【解析】根据设计要求，将光控开关、声控开关串联，再与电源、灯泡依次连接成串联电路，这样只有当光控开关（天黑时闭合）和声控开关（有声音时闭合）都闭合时，电路形成通路，灯泡发光；任意一个开关断开时，电路断开，灯泡不发光，符合题目要求。
【答案】
【知识点】串联电路、开关控制作用
【点评】本题结合生活实际考查电路设计，需理解串联开关的控制逻辑，联系楼道灯的工作原理，属于基础电路应用题目，难度适中。
【难度系数】0.5
