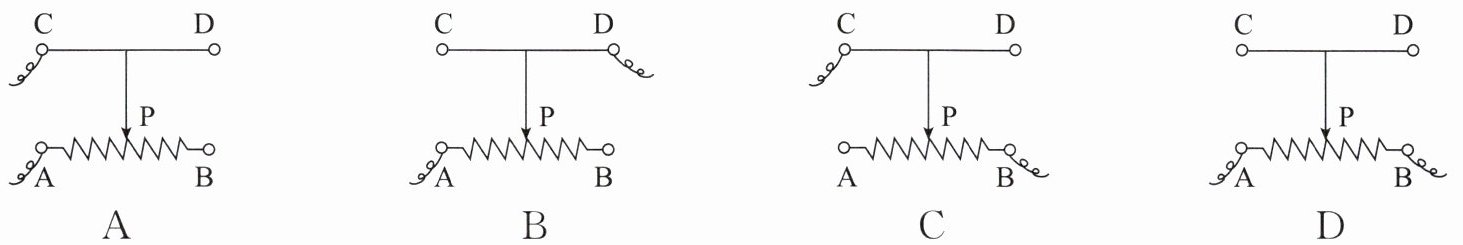

8.如图所示是滑动变阻器的结构和连入电路的示意图,当滑片P向左滑动时,连入电路的电阻变大的是
（）

8.C

【分析】滑动变阻器的工作原理是通过改变接入电路中电阻丝的长度来改变电阻，正确接法为“一上一下”接线。接入电路的电阻丝是下方接线柱与滑片之间的部分，当滑片向左滑动时，若接入的电阻丝长度变长，则连入电路的电阻变大。逐一分析各选项：A选项接左上C和左下A，滑片左滑时，接入的电阻丝（A到P）长度变短，电阻变小；B选项接两个上接线柱C、D，接入的是金属杆，电阻始终为0，移动滑片电阻不变；C选项接左上C和右下B，接入的电阻丝是B到P，滑片左滑时，B到P的长度变长，电阻变大；D选项接两个下接线柱A、B，接入全部电阻丝，电阻最大且移动滑片时电阻不变。
【解析】根据滑动变阻器的使用规则，“一上一下”接线才能改变电阻，接入的电阻丝由下接线柱决定。A选项接入电阻丝变短，电阻变小；B选项接入金属杆，电阻不变；C选项滑片左滑时，接入的电阻丝（B到P）变长，电阻变大，符合题意；D选项接入全部电阻丝，电阻不变。因此答案为C。
【答案】C
【知识点】滑动变阻器的使用、滑动变阻器的工作原理
【点评】本题考查滑动变阻器的基本使用，核心是判断接入的电阻丝部分，根据滑片移动分析电阻变化，属于基础题型，需熟练掌握滑动变阻器的接法和电阻变化规律。
【难度系数】0.3

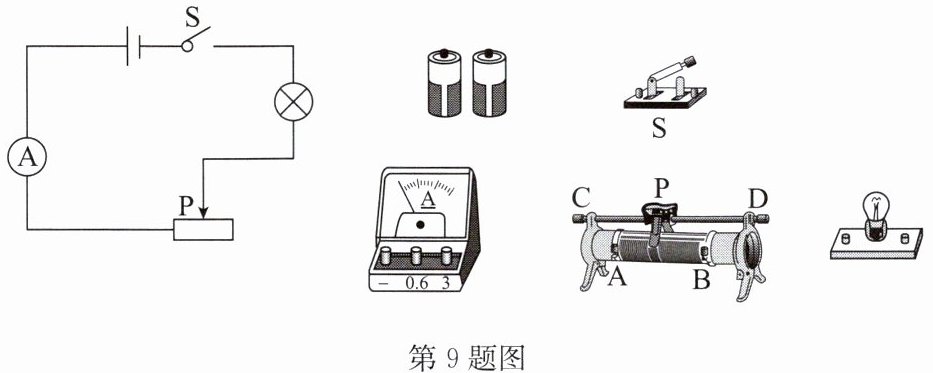

9.某班同学做“用滑动变阻器改变电流”的实验，电路如图所示.

(1)闭合开关前应移动滑片P，使滑动变阻器连入电路中的电阻，闭合开关后，要想让灯更亮些，则应将滑片P向移动.
(2)若实验中电流不超过0.6A，请用笔画线代替导线将实物图连接起来.
(3)开始实验后，甲同学发现无论怎样移动滑片P，灯的亮度都不发生变化，而且一直很暗，这可能是因为；乙同学发现无论怎样移动滑片P，灯一直很亮，这可能是因为；丙同学缓慢移动滑片P时，看到灯忽亮又忽灭，这可能是因为.

9.(1)最大 左 (2)如答图所示[第9题答图] (3)滑动变阻器同时接了下面两个接线柱 滑动变阻器同时接了上面两个接线柱 滑动变阻器滑片接触不良

【分析】
本题围绕“用滑动变阻器改变电流”的实验展开，需结合滑动变阻器的使用规则、电路连接要求及常见故障分析解题：闭合开关前滑动变阻器调至最大电阻可保护电路；灯变亮需电流增大，对应滑动变阻器接入电阻减小，需明确滑片移动与电阻变化的关系；实物连接要遵循串联规则，电流表选合适量程，滑动变阻器“一上一下”接线；电路故障需结合滑动变阻器不同接法的现象分析。
【解析】
(1) 闭合开关前，为避免电路电流过大损坏元件，滑动变阻器连入电路的电阻应调至最大；闭合开关后，灯更亮需增大电路电流，根据欧姆定律，总电阻需减小，因此滑动变阻器接入电阻要变小。由电路图可知，滑动变阻器接入左半段电阻丝，滑片向左移动时，接入电阻丝长度变短、电阻减小，故滑片向左移动。
(2) 实物连接：①两节电池串联，电源正极接开关S的一个接线柱；②开关S另一接线柱接滑动变阻器的一个上接线柱、一个下接线柱；③滑动变阻器的另一接线柱接电流表的“0.6”接线柱（电流不超0.6A，选0~0.6A量程）；④电流表“-”接线柱接灯泡一端；⑤灯泡另一端接电源负极，完成串联。
(3) 故障分析：①灯一直很暗，说明电路电阻大且不变，是滑动变阻器同时接了下面两个接线柱（相当于定值电阻，阻值最大）；②灯一直很亮，说明电路电阻小且不变，是滑动变阻器同时接了上面两个接线柱（相当于导线，阻值为0）；③灯忽亮忽灭，说明电路时通时断，是滑动变阻器滑片接触不良。
【答案】
(1) 最大；左
(2) 实物连接（电流表选0~0.6A量程，滑动变阻器“一上一下”串联接入电路，其余按电路图串联）
(3) 滑动变阻器同时接了下面两个接线柱；滑动变阻器同时接了上面两个接线柱；滑动变阻器滑片接触不良
【知识点】
滑动变阻器的使用；电路故障分析；电流表的使用
【点评】
本题为电学基础实验题，考查滑动变阻器操作、实物连接及常见故障判断，是电学核心基础知识点，需熟练掌握滑动变阻器接法与电路故障分析方法。
【难度系数】
0.3

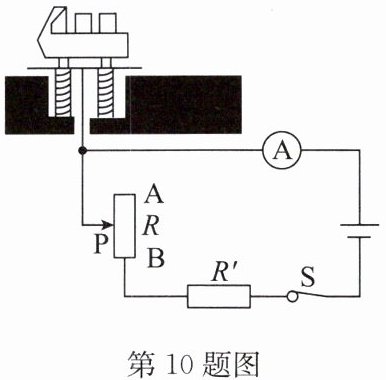

10. 如图所示是大型电子地磅的电路图.当称重物时,在压力作用下滑片P向B端滑动,滑动变阻器连入电路的电阻,电流表的示数,这样只要把各电流对应的重量标刻在电流表的刻度盘上,就可以显示被称物体的重量.(均填“变大”“变小”或“不变”)

10.变小 变大

【分析】
要解决这个问题，需先明确滑动变阻器接入电路的电阻变化，再结合欧姆定律判断电流变化：首先观察电路结构，滑动变阻器接入电路的是滑片P到B端的电阻丝；当滑片P向B端滑动时，接入电路的电阻丝长度变短，因此接入电阻会变小；电路总电阻为滑动变阻器电阻与定值电阻R'之和，电源电压不变，根据欧姆定律，总电阻变小则电路电流变大，电流表测总电流，故示数变大。
【解析】
1. 滑动变阻器接入电阻的变化：由电路图可知，滑动变阻器接入电路的是滑片P到B端的电阻丝。当滑片P向B端滑动时，接入电路的电阻丝长度缩短，因此滑动变阻器连入电路的电阻变小。
2. 电流表示数的变化：电路中定值电阻R'与滑动变阻器串联，电流表测串联电路的电流。电源电压U不变，总电阻$ R_{总}=R_{滑}+R' $，当$ R_{滑} $变小时，根据欧姆定律$ I=\frac{U}{R_{总}} $，电路中的电流I变大，即电流表的示数变大。
【答案】
变小；变大
【知识点】
滑动变阻器的使用；欧姆定律
【点评】
本题结合电子地磅的实际电路，考查滑动变阻器的工作原理和欧姆定律的应用，属于基础电路分析题，需掌握滑动变阻器接入电阻的判断方法及欧姆定律的应用。
【难度系数】
0.7

11.如图所示是一种自动测定油箱内油面高度的装置.
(1)图中虚线框内的装置相当于简单机械中的.
(2)图中R是电学中的什么元件？.
(3)油量表是用表改装的.
(4)当油箱中的浮标向上运动时，R连入电路中的电阻值将，对电流的阻碍作用将，此时电路中的电流将.(均填“增大”或“减小”)

11.(1)杠杆 (2)滑动变阻器 (3)电流 (4)减小 减小 增大

【分析】
本题结合自动测定油箱油面高度的装置，考查简单机械与电学的基础应用。解题思路：(1)判断虚线框内装置，依据杠杆“绕固定点转动的硬棒”的特征；(2)判断R的类型，看其是否能改变接入电路的电阻；(3)判断油量表类型，根据其连接方式（串联/并联）；(4)分析浮标运动时R的电阻变化，再结合欧姆定律推导电流变化。
【解析】
(1) 虚线框内的装置有固定支点，杆可绕支点转动，符合杠杆的定义，因此相当于杠杆。
(2) R的电阻可随滑片移动改变，通过改变接入电路的电阻丝长度调整电阻，属于滑动变阻器。
(3) 油量表串联在电路中，电流表需串联使用，电压表并联，因此油量表是用电流表改装的。
(4) 浮标向上运动时，带动滑片移动，R接入电路的电阻丝长度变短，故R连入电路的电阻值减小；电阻对电流的阻碍作用减小；电源电压不变，根据欧姆定律$I=\frac{U}{R_{总}}$，总电阻减小，电路中的电流增大。
【答案】
(1)杠杆 (2)滑动变阻器 (3)电流 (4)减小；减小；增大
【知识点】
杠杆、滑动变阻器、欧姆定律
【点评】
本题将物理知识与生活实际结合，考查基础概念的应用，需理解装置工作原理，属于难度较低的基础题。
【难度系数】
0.7
