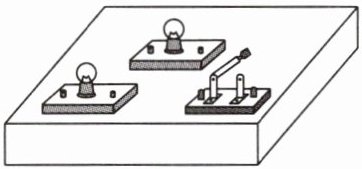

2. 如图所示，盒子面板上有两个灯泡和一个开关，电源和连接它们的导线在盒子内部。某同学采用下列方案去判断两个灯泡的连接方式:①闭合开关，灯泡一个亮，一个暗，则两个灯泡并联；②闭合开关，两个灯泡同时亮，断开开关，两个灯泡同时灭，则两个灯泡可能并联；③拧下其中一个灯泡，另一个灯泡仍然亮，则两个灯泡并联。该同学判断正确的是()

A.只有①
B.只有②
C.②③
D.①③

2. C

3. 小强同学对身边一些电路的工作情况进行观察分析得出以下判断，其中不正确的是()

A.抽油烟机装有照明灯和电动机，它们有时同时工作，有时单独工作，它们是并联的
B.马路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的
C.电蚊拍具有灭蚊和照明功能，灭蚊网和照明灯可以同时工作或单独工作，它们是并联的
D.一般家庭中都要安装几个照明灯和其他用电器，使用时互不影响，它们是并联的

3. B

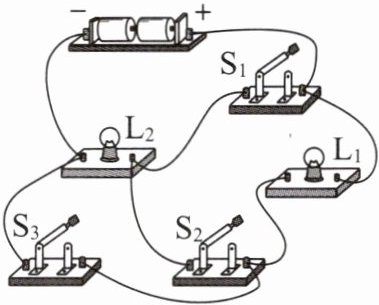

4. 如图所示的电路,各元件完好,导线连接稳固,下列说法错误的是 ()

A.只闭合$\mathrm{S}_{2}$,灯泡$\mathrm{L}_{1}$、$\mathrm{L}_{2}$串联
B.只闭合$\mathrm{S}_{1}$、$\mathrm{S}_{3}$,灯泡$\mathrm{L}_{1}$、$\mathrm{L}_{2}$并联
C.同时闭合$\mathrm{S}_{1}$、$\mathrm{S}_{2}$、$\mathrm{S}_{3}$,灯泡$\mathrm{L}_{1}$、$\mathrm{L}_{2}$都不发光
D.只闭合$\mathrm{S}_{1}$、$\mathrm{S}_{2}$,灯泡$\mathrm{L}_{1}$、$\mathrm{L}_{2}$都发光

4. D

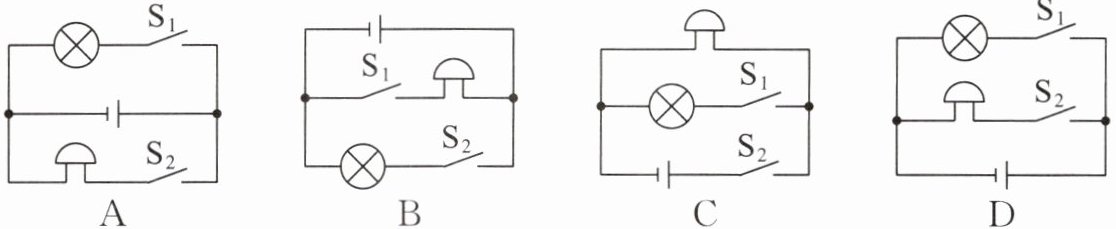

5. (2025·福建中考)小闽为康养中心的老人设计服务信号电路图，灯亮表示提醒卫生服务，电铃响表示呼叫医疗服务。下列设计的电路图中不符合要求的是()

5. C

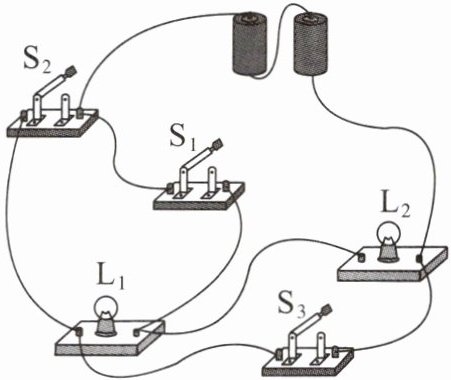

6. 如图所示，要使灯泡$\mathrm{L}_1$和$\mathrm{L}_2$串联，应闭合开关；要使灯泡$\mathrm{L}_1$和$\mathrm{L}_2$并联，应闭合开关。

6. S₂ S₁和S₃
