跟踪训练1 关于如图所示电路的判断，正确的是(
A.只闭合开关$\mathrm{S}_1$时，灯泡$\mathrm{L}_1$、$\mathrm{L}_2$并联
B.只闭合开关$\mathrm{S}_2$时，灯泡$\mathrm{L}_2$、$\mathrm{L}_3$并联
C.只闭合开关$\mathrm{S}_2$、$\mathrm{S}_3$时，灯泡$\mathrm{L}_2$、$\mathrm{L}_3$串联
D.闭合所有开关时，灯泡$\mathrm{L}_1$、$\mathrm{L}_2$并联，$\mathrm{L}_3$被短路

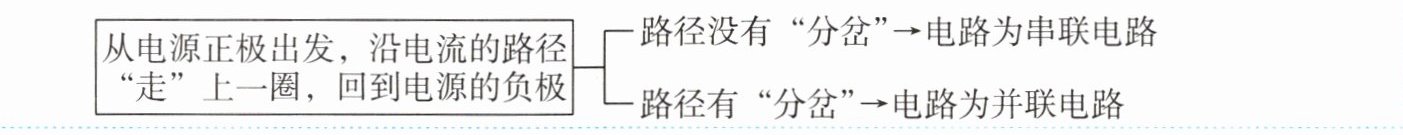

【方法规律】用电流法判断串、并联电路
D
)A.只闭合开关$\mathrm{S}_1$时，灯泡$\mathrm{L}_1$、$\mathrm{L}_2$并联
B.只闭合开关$\mathrm{S}_2$时，灯泡$\mathrm{L}_2$、$\mathrm{L}_3$并联
C.只闭合开关$\mathrm{S}_2$、$\mathrm{S}_3$时，灯泡$\mathrm{L}_2$、$\mathrm{L}_3$串联
D.闭合所有开关时，灯泡$\mathrm{L}_1$、$\mathrm{L}_2$并联，$\mathrm{L}_3$被短路
【方法规律】用电流法判断串、并联电路
答案
1. D 解析 只闭合开关$\mathrm{S}_1$时，电流从电源正极流出后，依次通过$\mathrm{L}_3 \to \mathrm{S}_1 \to \mathrm{L}_1$后回到电源负极，所以灯泡$\mathrm{L}_1$、$\mathrm{L}_3$串联，A错误。只闭合开关$\mathrm{S}_2$时，电流从电源正极流出后，依次通过$\mathrm{L}_3 \to \mathrm{S}_2 \to \mathrm{L}_2$后回到电源负极，所以灯泡$\mathrm{L}_2$、$\mathrm{L}_3$串联，B错误。只闭合开关$\mathrm{S}_2$、$\mathrm{S}_3$时，$\mathrm{L}_3$被短路，只有$\mathrm{L}_2$接入电路，C错误。闭合所有开关时，$\mathrm{L}_3$被短路，电流从电源正极流出后分成两支，一支通过$\mathrm{L}_2$，另一支通过$\mathrm{L}_1$，所以灯泡$\mathrm{L}_1$、$\mathrm{L}_2$并联，D正确。
解析
【分析】
本题可采用电流法判断串、并联电路，即从电源正极出发，分析电流的路径，若电流只有一条路径，则用电器串联；若电流有多条独立路径，则用电器并联；若某用电器两端被导线直接连通，则该用电器被短路。接下来逐一分析每个选项对应的开关状态下的电流走向，判断各选项的正误。
【解析】
选项A：只闭合开关$\mathrm{S}_1$时，电流从电源正极流出，依次经过$\mathrm{L}_3$、$\mathrm{S}_1$、$\mathrm{L}_1$后回到电源负极，电流只有一条路径，因此$\mathrm{L}_1$、$\mathrm{L}_3$串联，A错误。
选项B：只闭合开关$\mathrm{S}_2$时，电流从电源正极流出，依次经过$\mathrm{L}_3$、$\mathrm{S}_2$、$\mathrm{L}_2$后回到电源负极，电流只有一条路径，因此$\mathrm{L}_2$、$\mathrm{L}_3$串联，B错误。
选项C：只闭合开关$\mathrm{S}_2$、$\mathrm{S}_3$时，$\mathrm{S}_3$闭合后，$\mathrm{L}_3$的两端被导线直接连通，$\mathrm{L}_3$被短路，电流仅通过$\mathrm{L}_2$回到负极，只有$\mathrm{L}_2$接入电路，C错误。
选项D：闭合所有开关时，$\mathrm{S}_3$闭合使$\mathrm{L}_3$被短路，电流从电源正极流出后分为两支，一支经过$\mathrm{L}_2$，另一支经过$\mathrm{L}_1$，最终汇合回到电源负极，因此$\mathrm{L}_1$、$\mathrm{L}_2$并联，D正确。
【答案】
D
【知识点】
串并联电路判断、电路短路
【点评】
本题是电路基础题，核心考查利用电流法判断串并联电路，需准确分析不同开关状态下的电流路径，明确短路的特点，是掌握电路连接的典型题型。
【难度系数】
0.6
本题可采用电流法判断串、并联电路，即从电源正极出发，分析电流的路径，若电流只有一条路径，则用电器串联；若电流有多条独立路径，则用电器并联；若某用电器两端被导线直接连通，则该用电器被短路。接下来逐一分析每个选项对应的开关状态下的电流走向，判断各选项的正误。
【解析】
选项A：只闭合开关$\mathrm{S}_1$时，电流从电源正极流出，依次经过$\mathrm{L}_3$、$\mathrm{S}_1$、$\mathrm{L}_1$后回到电源负极，电流只有一条路径，因此$\mathrm{L}_1$、$\mathrm{L}_3$串联，A错误。
选项B：只闭合开关$\mathrm{S}_2$时，电流从电源正极流出，依次经过$\mathrm{L}_3$、$\mathrm{S}_2$、$\mathrm{L}_2$后回到电源负极，电流只有一条路径，因此$\mathrm{L}_2$、$\mathrm{L}_3$串联，B错误。
选项C：只闭合开关$\mathrm{S}_2$、$\mathrm{S}_3$时，$\mathrm{S}_3$闭合后，$\mathrm{L}_3$的两端被导线直接连通，$\mathrm{L}_3$被短路，电流仅通过$\mathrm{L}_2$回到负极，只有$\mathrm{L}_2$接入电路，C错误。
选项D：闭合所有开关时，$\mathrm{S}_3$闭合使$\mathrm{L}_3$被短路，电流从电源正极流出后分为两支，一支经过$\mathrm{L}_2$，另一支经过$\mathrm{L}_1$，最终汇合回到电源负极，因此$\mathrm{L}_1$、$\mathrm{L}_2$并联，D正确。
【答案】
D
【知识点】
串并联电路判断、电路短路
【点评】
本题是电路基础题，核心考查利用电流法判断串并联电路，需准确分析不同开关状态下的电流路径，明确短路的特点，是掌握电路连接的典型题型。
【难度系数】
0.6

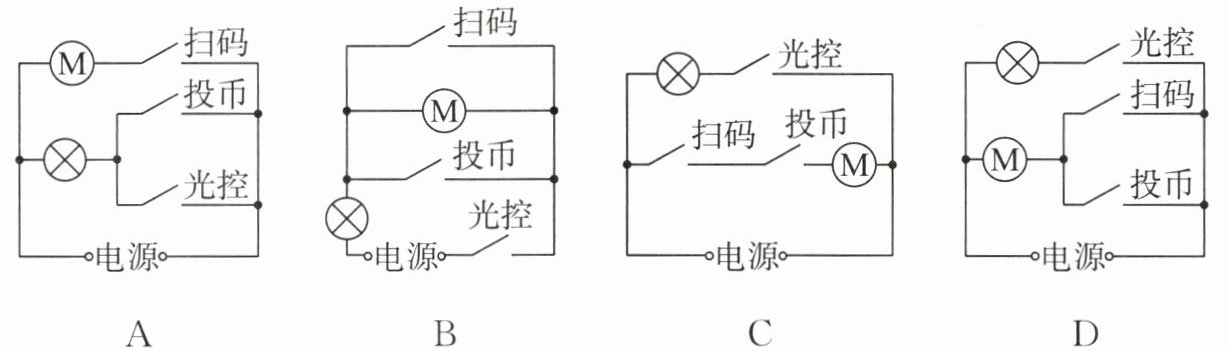

跟踪训练2 某学校为了培养学生的科学素养，开展了科创教育，某科创小组自制了“冰淇淋自动售货机”。该作品可以通过扫码(该开关闭合)或投币(该开关闭合)完成自动出售服务；当光线较暗时，光控开关闭合，还可以提供照明。下列电路设计符合该要求的是
（

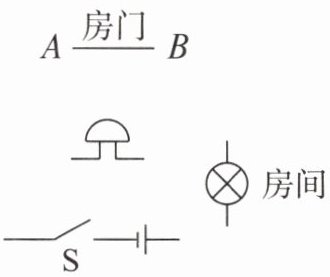

跟踪训练3 如图所示，某学校物理创新实验小组的同学要设计一个自动防盗报警电路。要求：晚间开关S闭合后，灯亮电铃不响；当房门被打开时，细导线AB被扯断，灯亮且电铃发声自动报警。请按要求用直线连接如图所示的电路元器件。
（
D
）跟踪训练3 如图所示，某学校物理创新实验小组的同学要设计一个自动防盗报警电路。要求：晚间开关S闭合后，灯亮电铃不响；当房门被打开时，细导线AB被扯断，灯亮且电铃发声自动报警。请按要求用直线连接如图所示的电路元器件。
答案
2. D 解析 由题意知，自动出售服务既可以通过扫码闭合开关，也可以通过投币闭合开关，这说明扫码和投币互不影响，由此可推知扫码开关和投币开关应是并联的，两个开关都能控制电动机；光线较暗时光控开关自动闭合，接通灯泡提供照明，这说明灯泡能独立工作，故灯泡与电动机是并联的。综上分析，D符合题意。
3. 如图所示
解析 从电源正极依次串联灯泡、电铃以及开关回到电源负极，然后将细导线AB并联在电铃两端。
解析
【分析】
要满足开关S闭合后灯亮电铃不响，需让电铃被短路；当房门打开AB被扯断时，电铃需接入电路发声报警，同时灯仍亮。因此，需将细导线AB并联在电铃两端，这样AB完好时，电流优先走AB，电铃被短路不工作，灯在干路保持亮；AB断开后，电流只能经过电铃，电铃工作报警，灯依旧亮，符合要求。
【解析】
按照要求连接电路：从电源正极出发，依次串联灯泡、电铃、开关S，回到电源负极，形成干路；再将细导线AB并联在电铃两端。这样，当开关S闭合、AB完好时，电铃被AB短路，电流不经过电铃，电铃不响，灯亮；当AB被扯断，电铃接入电路，电流经过电铃，电铃发声报警，灯仍亮，满足题目要求。
【答案】
如图所示
【知识点】
电路设计、短路应用
【点评】
本题结合实际防盗报警场景考查电路设计，核心是利用短路实现开关状态对电铃工作的控制，需明确各元件连接方式与功能的对应关系。
【难度系数】
0.5
要满足开关S闭合后灯亮电铃不响，需让电铃被短路；当房门打开AB被扯断时，电铃需接入电路发声报警，同时灯仍亮。因此，需将细导线AB并联在电铃两端，这样AB完好时，电流优先走AB，电铃被短路不工作，灯在干路保持亮；AB断开后，电流只能经过电铃，电铃工作报警，灯依旧亮，符合要求。
【解析】
按照要求连接电路：从电源正极出发，依次串联灯泡、电铃、开关S，回到电源负极，形成干路；再将细导线AB并联在电铃两端。这样，当开关S闭合、AB完好时，电铃被AB短路，电流不经过电铃，电铃不响，灯亮；当AB被扯断，电铃接入电路，电流经过电铃，电铃发声报警，灯仍亮，满足题目要求。
【答案】
如图所示
【知识点】
电路设计、短路应用
【点评】
本题结合实际防盗报警场景考查电路设计，核心是利用短路实现开关状态对电铃工作的控制，需明确各元件连接方式与功能的对应关系。
【难度系数】
0.5

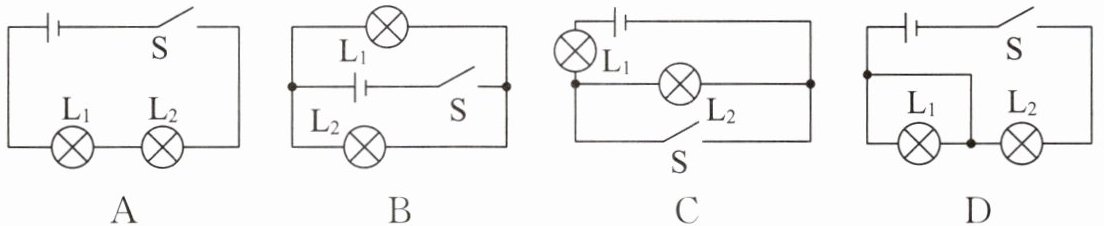

1. 如图所示的电路中，当开关S闭合时，灯泡$\mathrm{L}_{1}$、$\mathrm{L}_{2}$组成的电路为并联电路的是（
B
）答案
1. B
解析
【分析】要判断开关S闭合后，灯泡L₁、L₂是否组成并联电路，需依据并联电路的特点：电流从电源正极流出后，会分成两条或多条独立路径，分别经过各用电器，最终汇合回到电源负极，即各用电器两端分别连接在电源的两极（公共节点）。接下来逐个分析各选项的电路连接情况：
【解析】
选项A：开关S闭合后，电流路径为：电源正极→L₁→L₂→开关S→电源负极，电流只有一条路径，属于串联电路，不符合要求；
选项B：开关S闭合后，电流从电源正极流出后分为两条支路：一条支路经过L₁，另一条支路经过L₂和开关S，两条支路的电流最终汇合回到电源负极，L₁和L₂两端分别接在电源的两极，属于并联电路，符合要求；
选项C：开关S闭合后，L₂所在支路被导线短路，电流仅经过L₁，只有L₁工作，不是并联电路，不符合要求；
选项D：开关S闭合后，电流路径为：电源正极→L₁→L₂→开关S→电源负极，电流只有一条路径，属于串联电路，不符合要求。
综上，答案为B。
【答案】B
【知识点】并联电路的判断、串并联电路的区分
【点评】本题是基础的电路连接方式判断题，核心是掌握并联电路的电流路径特征，难度不大，主要考查学生对串并联电路的基本识别能力。
【难度系数】0.7
【解析】
选项A：开关S闭合后，电流路径为：电源正极→L₁→L₂→开关S→电源负极，电流只有一条路径，属于串联电路，不符合要求；
选项B：开关S闭合后，电流从电源正极流出后分为两条支路：一条支路经过L₁，另一条支路经过L₂和开关S，两条支路的电流最终汇合回到电源负极，L₁和L₂两端分别接在电源的两极，属于并联电路，符合要求；
选项C：开关S闭合后，L₂所在支路被导线短路，电流仅经过L₁，只有L₁工作，不是并联电路，不符合要求；
选项D：开关S闭合后，电流路径为：电源正极→L₁→L₂→开关S→电源负极，电流只有一条路径，属于串联电路，不符合要求。
综上，答案为B。
【答案】B
【知识点】并联电路的判断、串并联电路的区分
【点评】本题是基础的电路连接方式判断题，核心是掌握并联电路的电流路径特征，难度不大，主要考查学生对串并联电路的基本识别能力。
【难度系数】0.7
