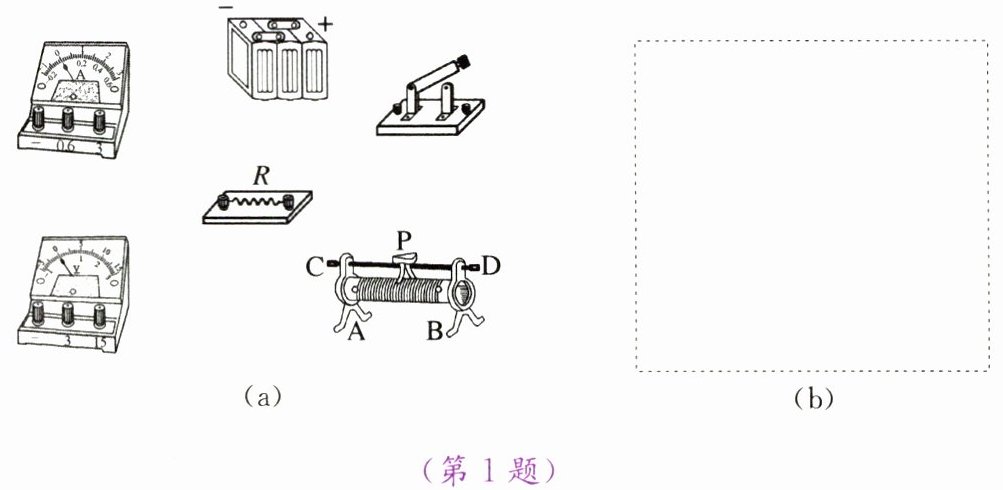

1. 请利用图(a)所示的器材进行下面的实验。
（1）在图(b)所示的虚线框内画出一个测量电阻R阻值的电路图。
（2）根据电路图连接图(a)的实物图。
（3）你所设计的测量电阻的方法通常称为“______法”。

（第1题）
（4）实验中需要测哪些物理量？答：________________________。
（5）写出待测电阻的计算公式：________________。
（6）连接电路时，开关必须是________的，当把滑动变阻器的A、C两个接线柱接入电路时，滑片P应放在________（填字母）端。

伏安
;
;
; B(或D)
; 断开
; $R=\frac{U}{I}$ ; 待测电阻两端的电压U，通过待测电阻的电流I

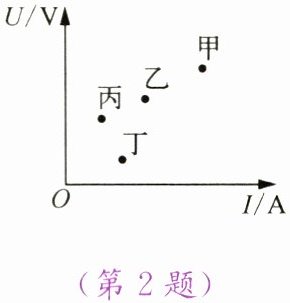

2. 某同学用伏安法对四个电阻各测量一次,把每个电阻两端的电压和通过它的电流在$U-I$坐标系中描点,得到了如图所示甲、乙、丙、丁四个点。比较这四个电阻的大小,其中阻值最大的是 （ ）
A. 甲
B. 乙
C. 丙
D. 丁

C

思维导航
◆ 学习“欧姆定律的应用(Ⅰ)”时用到的研究方法。
（1）在数据处理上采用求算术平均值的方法减小误差。例如，在伏安法测定值电阻的实验中，通过改变滑动变阻器滑片的位置，得到多组电压、电流数据，算出多组电阻值，然后求出算术平均值来减小误差。（“问题解决”第6题）
（2）单表测量定值电阻阻值时用到了替代法。若只有电压表，可以把定值电阻和电压表并联，只要读出电压表示数，就可以知道通过定值电阻的电流，此时，该定值电阻相当于电流表；若只有电流表，可以把定值电阻和电流表串联，只要读出电流表示数，就可以知道定值电阻两端的电压，此时，该定值电阻相当于电压表。实验中，定值电阻在一定条件下可以替代电流表或电压表，后续的实验操作就是将“伏安法测电阻”知识进行迁移。（“探究之路”第4题）
◆ 灯泡上通常标有铭牌，如“2.5 V 0.3 A”，其中“2.5 V”是指灯泡正常工作时两端的电压，“0.3 A”是指灯泡正常工作时通过的电流。（“问题解决”第5题）
◆ 在用伏安法测电阻的实验中，滑动变阻器的作用有两个：一是保护电路；二是改变电阻两端的电压，从而改变电路中的电流，得到多组数据。
◆ 用伏安法测电阻实验是电学中一个非常重要的实验，设计实验时要注意器材和电表量程的选取。测电阻时，有时是测定值电阻的阻值，有时是测灯泡的阻值。测灯泡阻值时，由于灯泡灯丝的温度对灯丝电阻有影响，导致灯泡的阻值是变化的，因此，求灯泡电阻的平均值是没有意义的。（“问题解决”第7题）
