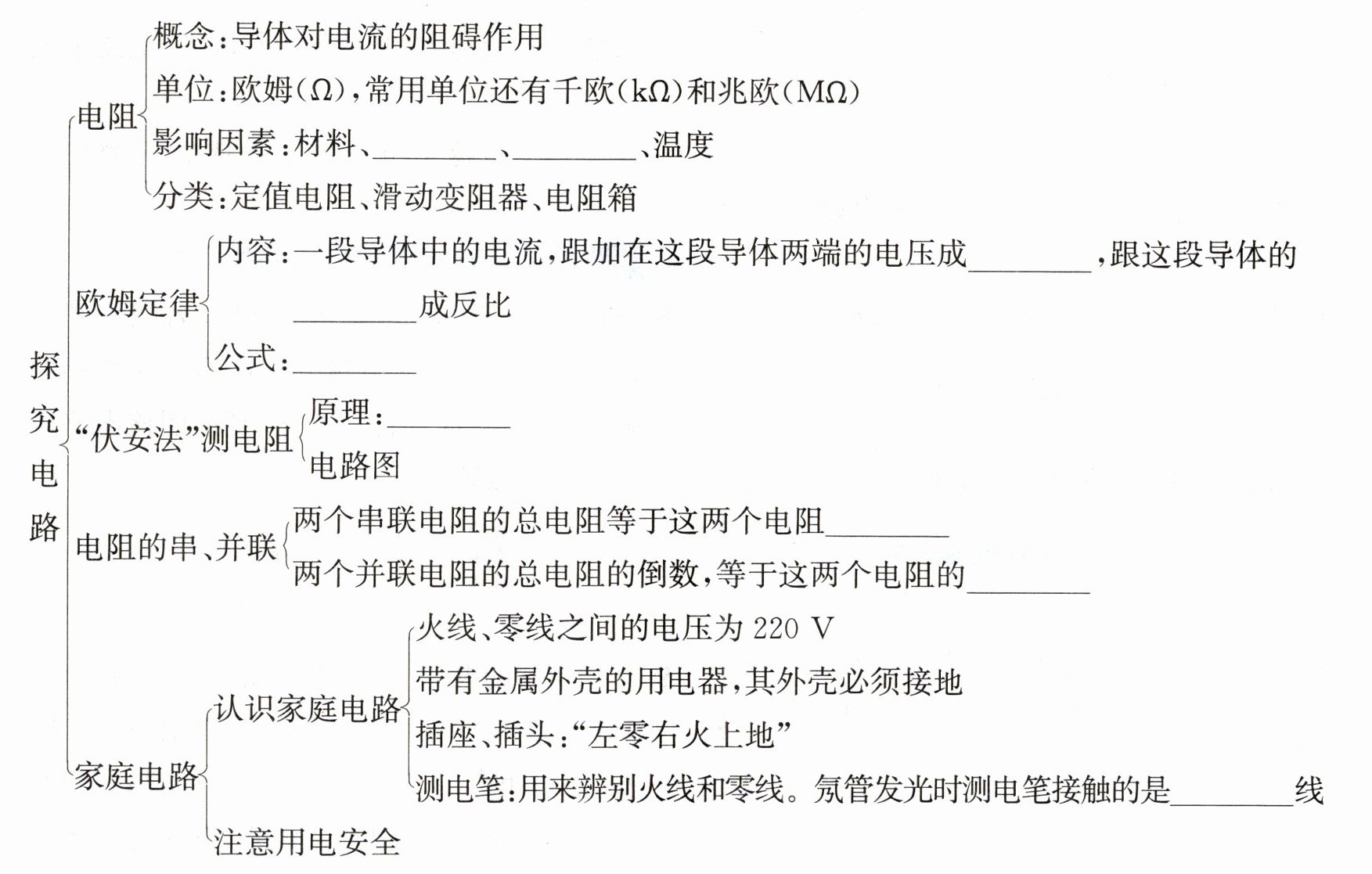

知识网络
探究电路
电阻
概念:导体对电流的阻碍作用
单位:欧姆(Ω),常用单位还有千欧(kΩ)和兆欧(MΩ)
影响因素:材料、、、温度
分类:定值电阻、滑动变阻器、电阻箱
欧姆定律
内容:一段导体中的电流,跟加在这段导体两端的电压成,跟这段导体的成反比
公式:
“伏安法”测电阻
原理:
电路图

电阻的串、并联
两个串联电阻的总电阻等于这两个电阻
两个并联电阻的总电阻的倒数,等于这两个电阻的
家庭电路
认识家庭电路
火线、零线之间的电压为220 V
带有金属外壳的用电器,其外壳必须接地
插座、插头:"左零右火上地"
测电笔:用来辨别火线和零线。氖管发光时测电笔接触的是线
注意用电安全

长度 横截面积 正比 电阻 $I=\dfrac{U}{R}$ $R=\dfrac{U}{I}$ 之和 倒数之和 火

【分析】
本题是探究电路相关的基础知识填空题，需回忆电阻的影响因素、欧姆定律内容及公式、伏安法测电阻原理、串并联电阻规律、家庭电路测电笔的使用等核心知识点，逐一对应空缺处填写内容。首先明确电阻的影响因素除材料、温度外，还有长度和横截面积；欧姆定律中电流与电压、电阻的关系及公式；伏安法测电阻的原理；串并联电阻的计算规律；测电笔辨别火线的判断依据。
【解析】
根据电学基础知识，依次填写各空缺：电阻的影响因素为材料、长度、横截面积、温度；欧姆定律内容为一段导体中的电流跟加在两端的电压成正比，跟这段导体的电阻成反比，公式为$I=\dfrac{U}{R}$；“伏安法”测电阻的原理是$R=\dfrac{U}{I}$；两个串联电阻的总电阻等于这两个电阻之和；两个并联电阻的总电阻的倒数等于这两个电阻的倒数之和；测电笔氖管发光时接触的是火线。
【答案】长度、横截面积、正比、电阻、$I=\dfrac{U}{R}$、$R=\dfrac{U}{I}$、之和、倒数之和、火
【知识点】电阻、欧姆定律、家庭电路
【点评】本题为探究电路的基础知识点填空，考查学生对电学核心概念和规律的记忆与应用，属于基础题型，侧重对基础知识的掌握情况。
【难度系数】0.8

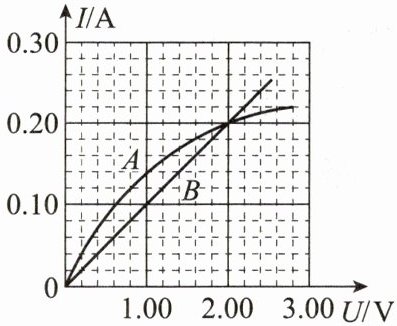

1.[2025·安徽中考]在“用电流表和电压表测量电阻”的实验中，得到导体A和导体B的I-U图像如图所示。则当导体A两端的电压为1.00 V时，它的阻值（选填“小于”“等于”或“大于”）导体B的阻值。

1.小于

【分析】要比较导体A和B在电压为1.00V时的阻值，需依据欧姆定律$ R=\frac{U}{I} $，从I-U图像中读取U=1.00V时A、B对应的电流，再通过公式计算并比较两者电阻大小。
【解析】当导体两端电压为1.00V时，观察图像可知，导体A对应的电流$ I_A $大于导体B对应的电流$ I_B $。根据欧姆定律$ R=\frac{U}{I} $，在电压U相同的情况下，电流I越大，电阻R越小，因此导体A的阻值小于导体B的阻值。
【答案】小于
【知识点】欧姆定律、I-U图像、电阻计算
【点评】本题结合I-U图像考查欧姆定律的基础应用，关键是能从图像中准确读取对应电压下的电流值，利用$ R=\frac{U}{I} $的关系比较电阻，属于常规基础题。
【难度系数】0.6

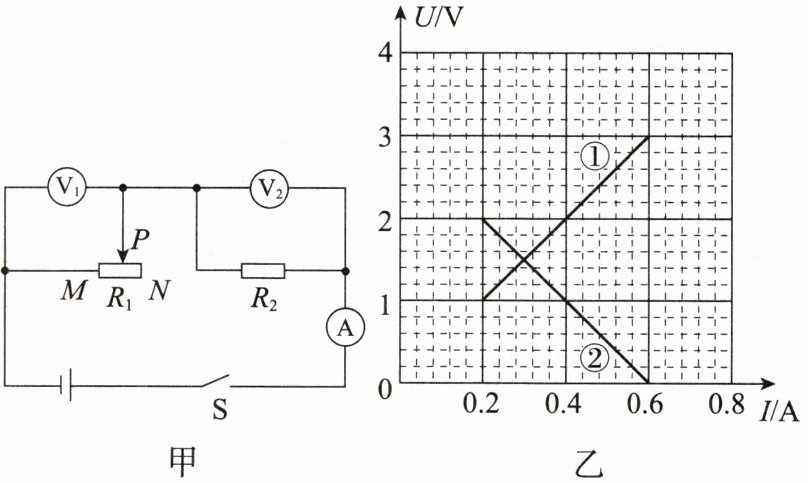

2.[2026·安徽中考]如图甲是实验电路图。闭合开关S,将滑片P从滑动变阻器$R_1$的最右端N向最左端M移动,并记录下滑片P在不同位置时的电流表Ⓐ、电压表Ⓥ₁和Ⓥ₂的示数,
根据所记录的多组实验数据分别描绘出$R_1$、$R_2$的$U-I$图像如图乙所示。已知电源电压恒定,则 ()


A.电源电压为5 V
B.定值电阻$R_2$为10 Ω
C.图乙中①是$R_1$的$U-I$图像
D.电流表Ⓐ的示数为0.4 A时,电压表Ⓥ₁的示数为1 V

2.D

【分析】首先分析电路结构：图甲中滑动变阻器$R_1$与定值电阻$R_2$串联，电流表测电路总电流，电压表$V_1$测$R_1$两端电压，电压表$V_2$测$R_2$两端电压。当滑片$P$从$N$向$M$移动时，$R_1$接入电阻减小，电路电流$I$增大；根据$U=IR$，定值电阻$R_2$的电压随电流增大而增大，因此图乙中①是$R_2$的$U-I$图像，②是$R_1$的$U-I$图像。结合串联电路电压规律$U_{总}=U_1+U_2$，逐一分析选项。
【解析】
1. 判断图像对应电阻：$R_2$是定值电阻，电压随电流增大而增大，故图乙中①为$R_2$的$U-I$图像，②为$R_1$的$U-I$图像，选项C错误。
2. 计算电源电压：当电流$I=0.2A$时，$R_1$的电压$U_1=2V$，$R_2$的电压$U_2=1V$，根据串联电路电压规律，电源电压$U_{总}=U_1+U_2=2V+1V=3V$，选项A错误。
3. 计算$R_2$的阻值：由欧姆定律，$R_2=\frac{U_2}{I}=\frac{1V}{0.2A}=5Ω$，选项B错误。
4. 分析电流为$0.4A$时的$V_1$示数：当电流$I=0.4A$时，图乙中$R_1$对应的电压（即$V_1$的示数）为$1V$，选项D正确。
【答案】D
【知识点】串联电路电压规律、欧姆定律、U-I图像分析
【点评】本题结合串联电路特点和U-I图像考查欧姆定律的应用，核心是判断两个图像对应的电阻，再结合串联电压规律分析各选项，属于中等难度的电路分析题。
【难度系数】0.5
