1. 如图所示,闭合开关S后,灯$\mathrm{L}_{1}$、$\mathrm{L}_{2}$均能发光,若电流表$\mathrm{A}_{1}$的示数为$0.3\mathrm{A}$,电流表$\mathrm{A}_{2}$的示数为$800\mathrm{mA}$,则通过灯$\mathrm{L}_{1}$的电流为
300
$\mathrm{mA}$,通过灯$\mathrm{L}_{2}$的电流为0.5
$\mathrm{A}$.答案
1. 300 0.5
解析
【分析】首先观察电路图，明确$\mathrm{L}_{1}$与$\mathrm{L}_{2}$为并联电路；电流表$\mathrm{A}_{1}$与$\mathrm{L}_{1}$串联，测量通过$\mathrm{L}_{1}$的电流；电流表$\mathrm{A}_{2}$在干路，测量电路的总电流。接下来结合并联电路的电流规律（干路电流等于各支路电流之和），以及电流单位的换算关系（$1\mathrm{A}=1000\mathrm{mA}$）进行计算即可。
【解析】1. 确定$\mathrm{L}_{1}$的电流：$\mathrm{A}_{1}$测$\mathrm{L}_{1}$的电流，因此通过$\mathrm{L}_{1}$的电流等于$\mathrm{A}_{1}$的示数，即$I_{1}=0.3\mathrm{A}$，换算为$\mathrm{mA}$：$0.3\mathrm{A}=0.3×1000\mathrm{mA}=300\mathrm{mA}$。
2. 单位换算：$\mathrm{A}_{2}$的示数为$800\mathrm{mA}$，换算为$\mathrm{A}$：$800\mathrm{mA}=800×10^{-3}\mathrm{A}=0.8\mathrm{A}$，即干路总电流$I=0.8\mathrm{A}$。
3. 计算$\mathrm{L}_{2}$的电流：根据并联电路电流规律$I=I_{1}+I_{2}$，可得通过$\mathrm{L}_{2}$的电流$I_{2}=I - I_{1}=0.8\mathrm{A}-0.3\mathrm{A}=0.5\mathrm{A}$。
【答案】300；0.5
【知识点】并联电路电流规律、电流单位换算、电流表的使用
【点评】本题是并联电路电流规律的基础应用题，核心是判断电流表的测量对象，同时需注意电流单位的换算，难度较低，属于基础题型。
【难度系数】0.7
【解析】1. 确定$\mathrm{L}_{1}$的电流：$\mathrm{A}_{1}$测$\mathrm{L}_{1}$的电流，因此通过$\mathrm{L}_{1}$的电流等于$\mathrm{A}_{1}$的示数，即$I_{1}=0.3\mathrm{A}$，换算为$\mathrm{mA}$：$0.3\mathrm{A}=0.3×1000\mathrm{mA}=300\mathrm{mA}$。
2. 单位换算：$\mathrm{A}_{2}$的示数为$800\mathrm{mA}$，换算为$\mathrm{A}$：$800\mathrm{mA}=800×10^{-3}\mathrm{A}=0.8\mathrm{A}$，即干路总电流$I=0.8\mathrm{A}$。
3. 计算$\mathrm{L}_{2}$的电流：根据并联电路电流规律$I=I_{1}+I_{2}$，可得通过$\mathrm{L}_{2}$的电流$I_{2}=I - I_{1}=0.8\mathrm{A}-0.3\mathrm{A}=0.5\mathrm{A}$。
【答案】300；0.5
【知识点】并联电路电流规律、电流单位换算、电流表的使用
【点评】本题是并联电路电流规律的基础应用题，核心是判断电流表的测量对象，同时需注意电流单位的换算，难度较低，属于基础题型。
【难度系数】0.7
2.如图甲所示的电路中，电源电压恒为3V.闭合开关S后，电流表A、A₁的示数均如图乙所示，则通过小灯泡$\mathrm{L}_{2}$的电流为
1.28
A，电压表V的示数为3
V.答案
2. 1.28 3
解析
【分析】首先分析电路结构：图甲中L₁与L₂并联，电流表A测干路电流，电流表A₁测L₁支路电流，电压表V测电源电压。根据并联电路电流规律，干路电流等于各支路电流之和，因此电流表A的示数大于A₁的示数，而两表指针位置相同，说明A使用0~3A量程，A₁使用0~0.6A量程。接下来读取电流表的示数，再计算L₂的电流，电压表的示数等于电源电压。
【解析】1. 电路分析：由图甲可知，L₁和L₂并联，电流表A测干路总电流，电流表A₁测通过L₁的电流，电压表V并联在电源两端，测电源电压。2. 电流表量程判断：因为干路电流大于支路电流，而A、A₁指针位置相同，所以A选用0~3A量程，A₁选用0~0.6A量程。3. 电流读数：0~3A量程电流表的分度值为0.1A，图乙中A的示数为1.6A；0~0.6A量程电流表的分度值为0.02A，图乙中A₁的示数为0.32A。4. 计算L₂的电流：根据并联电路电流规律I=I₁+I₂，可得通过L₂的电流I₂=I - I₁=1.6A -0.32A=1.28A。5. 电压分析：电压表测电源电压，电源电压恒为3V，所以电压表V的示数为3V。
【答案】1.28；3
【知识点】并联电路电流规律，电流表读数，电压表使用
【点评】本题结合并联电路特点考查电表读数，关键是根据电流大小关系判断电流表量程，属于基础应用题型，需掌握电流表不同量程的读数方法和并联电路的电流、电压规律。
【难度系数】0.6
【解析】1. 电路分析：由图甲可知，L₁和L₂并联，电流表A测干路总电流，电流表A₁测通过L₁的电流，电压表V并联在电源两端，测电源电压。2. 电流表量程判断：因为干路电流大于支路电流，而A、A₁指针位置相同，所以A选用0~3A量程，A₁选用0~0.6A量程。3. 电流读数：0~3A量程电流表的分度值为0.1A，图乙中A的示数为1.6A；0~0.6A量程电流表的分度值为0.02A，图乙中A₁的示数为0.32A。4. 计算L₂的电流：根据并联电路电流规律I=I₁+I₂，可得通过L₂的电流I₂=I - I₁=1.6A -0.32A=1.28A。5. 电压分析：电压表测电源电压，电源电压恒为3V，所以电压表V的示数为3V。
【答案】1.28；3
【知识点】并联电路电流规律，电流表读数，电压表使用
【点评】本题结合并联电路特点考查电表读数，关键是根据电流大小关系判断电流表量程，属于基础应用题型，需掌握电流表不同量程的读数方法和并联电路的电流、电压规律。
【难度系数】0.6
3.用电压表测电压时，电压表显示的实际上是其自身两端的电压值，我们将电压表的示数当作被测的电压值，其依据是
各并联支路两端的电压相等
.答案
3. 各并联支路两端的电压相等
解析
【分析】
要明确电压表的使用规则是并联在被测电路两端，此时电压表与被测电路形成并联关系；结合并联电路的电压规律，并联支路两端电压相等，因此电压表自身两端电压等于被测电路电压，这就是将电压表示数当作被测电压的依据，核心是并联电路的电压特点。
【解析】
使用电压表测量电压时，需将电压表并联在被测电路两端，此时电压表与被测电路属于并联关系。根据并联电路的电压规律：并联电路中各支路两端的电压相等，因此电压表自身两端的电压与被测电路两端的电压大小相等，所以可以将电压表的示数当作被测的电压值，其依据是各并联支路两端的电压相等。
【答案】
各并联支路两端的电压相等
【知识点】
并联电路的电压规律、电压表的使用
【点评】
本题考查电压表的使用原理，结合并联电路的电压规律即可解答，属于初中电学基础概念题，需准确记忆相关规律。
【难度系数】
0.2
要明确电压表的使用规则是并联在被测电路两端，此时电压表与被测电路形成并联关系；结合并联电路的电压规律，并联支路两端电压相等，因此电压表自身两端电压等于被测电路电压，这就是将电压表示数当作被测电压的依据，核心是并联电路的电压特点。
【解析】
使用电压表测量电压时，需将电压表并联在被测电路两端，此时电压表与被测电路属于并联关系。根据并联电路的电压规律：并联电路中各支路两端的电压相等，因此电压表自身两端的电压与被测电路两端的电压大小相等，所以可以将电压表的示数当作被测的电压值，其依据是各并联支路两端的电压相等。
【答案】
各并联支路两端的电压相等
【知识点】
并联电路的电压规律、电压表的使用
【点评】
本题考查电压表的使用原理，结合并联电路的电压规律即可解答，属于初中电学基础概念题，需准确记忆相关规律。
【难度系数】
0.2

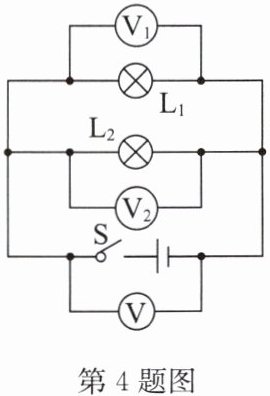

4. 如图所示,闭合开关S后,灯泡$\mathrm{L}_{1}$比$\mathrm{L}_{2}$亮,电压表$\mathrm{V}_{2}$的示数为6V,下列说法正确的是（
A.电压表$\mathrm{V}_{1}$的示数为6V
B.电压表$\mathrm{V}_{1}$的示数大于6V
C.电压表$\mathrm{V}$的示数小于6V
D.电压表$\mathrm{V}$的示数大于6V
A
）A.电压表$\mathrm{V}_{1}$的示数为6V
B.电压表$\mathrm{V}_{1}$的示数大于6V
C.电压表$\mathrm{V}$的示数小于6V
D.电压表$\mathrm{V}$的示数大于6V
答案
4. A
解析
【分析】首先判断电路连接方式：闭合开关S后，灯泡$\mathrm{L}_{1}$和$\mathrm{L}_{2}$为并联关系。接着明确各电压表的测量对象：电压表$\mathrm{V}_{1}$并联在$\mathrm{L}_{1}$两端，测$\mathrm{L}_{1}$的电压；电压表$\mathrm{V}_{2}$并联在$\mathrm{L}_{2}$两端，测$\mathrm{L}_{2}$的电压；电压表$\mathrm{V}$并联在电源两端，测电源电压。根据并联电路的电压规律：各支路两端电压相等，且等于电源电压，因此$\mathrm{U}_{\mathrm{V1}}=\mathrm{U}_{\mathrm{V2}}=\mathrm{U}_{\mathrm{V}}$，结合已知条件即可判断选项。
【解析】由电路图可知，$\mathrm{L}_{1}$与$\mathrm{L}_{2}$并联，电压表$\mathrm{V}_{1}$测$\mathrm{L}_{1}$两端电压，电压表$\mathrm{V}_{2}$测$\mathrm{L}_{2}$两端电压，电压表$\mathrm{V}$测电源电压。根据并联电路的电压特点：各支路两端电压相等，且等于电源电压，可得$\mathrm{U}_{\mathrm{V1}}=\mathrm{U}_{\mathrm{V2}}=\mathrm{U}_{\mathrm{V}}$。已知$\mathrm{V}_{2}$的示数为6V，即$\mathrm{U}_{\mathrm{V2}}=6\mathrm{V}$，因此$\mathrm{V}_{1}$的示数为6V，$\mathrm{V}$的示数也为6V。故选项A正确，B、C、D错误。
【答案】A
【知识点】并联电路电压规律、电压表的使用
【点评】本题考查并联电路的电压特点，核心是正确判断电路连接方式和电压表的测量对象，属于基础应用类题目，难度较低。
【难度系数】0.3
【解析】由电路图可知，$\mathrm{L}_{1}$与$\mathrm{L}_{2}$并联，电压表$\mathrm{V}_{1}$测$\mathrm{L}_{1}$两端电压，电压表$\mathrm{V}_{2}$测$\mathrm{L}_{2}$两端电压，电压表$\mathrm{V}$测电源电压。根据并联电路的电压特点：各支路两端电压相等，且等于电源电压，可得$\mathrm{U}_{\mathrm{V1}}=\mathrm{U}_{\mathrm{V2}}=\mathrm{U}_{\mathrm{V}}$。已知$\mathrm{V}_{2}$的示数为6V，即$\mathrm{U}_{\mathrm{V2}}=6\mathrm{V}$，因此$\mathrm{V}_{1}$的示数为6V，$\mathrm{V}$的示数也为6V。故选项A正确，B、C、D错误。
【答案】A
【知识点】并联电路电压规律、电压表的使用
【点评】本题考查并联电路的电压特点，核心是正确判断电路连接方式和电压表的测量对象，属于基础应用类题目，难度较低。
【难度系数】0.3
5. 如图所示是探究并联电路中电流的关系的电路图.$\mathrm{L}_{1}$与$\mathrm{L}_{2}$是两个不同规格的小灯泡,闭合开关后,通过$a、b、c、d$四处电流的大小关系正确的是 （
A.$I_{a}=I_{b}$
B.$I_{a}=I_{c}$
C.$I_{c}=I_{b}$
D.$I_{a}=I_{d}$
D
）A.$I_{a}=I_{b}$
B.$I_{a}=I_{c}$
C.$I_{c}=I_{b}$
D.$I_{a}=I_{d}$
答案
5. D
解析
【分析】首先明确电路结构：L₁与L₂并联，a、d两点位于干路，b点是L₁所在支路的电流点，c点是L₂所在支路的电流点。根据并联电路的电流规律：干路电流等于各支路电流之和，且同一干路中电流处处相等。接下来逐一分析选项：A选项中Ia是干路电流，Ib是支路电流，干路电流大于支路电流，故Ia≠Ib；B选项同理，Ia是干路电流，Ic是支路电流，Ia≠Ic；C选项中L₁和L₂是不同规格的小灯泡，电阻不同，并联时两端电压相等，由I=U/R可知两支路电流不相等，即Ib≠Ic；D选项中a和d都在干路，同一干路中电流处处相等，故Ia=Id。
【解析】由电路图可知，L₁与L₂并联，a、d位于干路，b位于L₁支路，c位于L₂支路。根据并联电路电流特点：干路电流等于各支路电流之和，且干路中电流处处相等。
选项A：Ia为干路电流，Ib为支路电流，因此Ia ＞ Ib，A错误；
选项B：Ia为干路电流，Ic为支路电流，因此Ia ＞ Ic，B错误；
选项C：L₁与L₂规格不同，电阻不同，并联时两端电压相等，由I=U/R可知，两支路电流不相等，即Ib≠Ic，C错误；
选项D：a、d均在干路，同一干路中电流处处相等，故Ia=Id，D正确。
【答案】D
【知识点】并联电路电流规律、电流的测量
【点评】本题考查并联电路的电流规律，核心是正确识别各点所在的电路位置（干路/支路），理解干路与支路电流的关系，需注意不同规格用电器并联时支路电流不同的特点。
【难度系数】0.6
【解析】由电路图可知，L₁与L₂并联，a、d位于干路，b位于L₁支路，c位于L₂支路。根据并联电路电流特点：干路电流等于各支路电流之和，且干路中电流处处相等。
选项A：Ia为干路电流，Ib为支路电流，因此Ia ＞ Ib，A错误；
选项B：Ia为干路电流，Ic为支路电流，因此Ia ＞ Ic，B错误；
选项C：L₁与L₂规格不同，电阻不同，并联时两端电压相等，由I=U/R可知，两支路电流不相等，即Ib≠Ic，C错误；
选项D：a、d均在干路，同一干路中电流处处相等，故Ia=Id，D正确。
【答案】D
【知识点】并联电路电流规律、电流的测量
【点评】本题考查并联电路的电流规律，核心是正确识别各点所在的电路位置（干路/支路），理解干路与支路电流的关系，需注意不同规格用电器并联时支路电流不同的特点。
【难度系数】0.6
6. 在如图所示的电路中，电源电压保持不变，闭合开关$\mathrm{S}_{1}$、$\mathrm{S}_{2}$，两灯都发光，当把开关$\mathrm{S}_{2}$断开时，灯泡$\mathrm{L}_{2}$的亮度及电流表示数变化的情况正确的是 （
A.$\mathrm{L}_{2}$变亮
B.$\mathrm{L}_{2}$变暗
C.电流表的示数不变
D.电流表的示数变小
D
）A.$\mathrm{L}_{2}$变亮
B.$\mathrm{L}_{2}$变暗
C.电流表的示数不变
D.电流表的示数变小
答案
6. D
解析
【分析】
先分析开关状态变化时的电路连接：闭合$\mathrm{S}_{1}$、$\mathrm{S}_{2}$时，$\mathrm{L}_{1}$与$\mathrm{L}_{2}$并联，电流表测干路电流；断开$\mathrm{S}_{2}$后，电路变为仅$\mathrm{L}_{2}$的简单电路。结合电源电压不变的条件，利用并联电路特点和电功率公式分析$\mathrm{L}_{2}$的亮度、电流表示数的变化：$\mathrm{L}_{2}$的电压始终等于电源电压，其功率不变，亮度不变；干路电流等于各支路电流之和，断开$\mathrm{S}_{2}$后少了$\mathrm{L}_{1}$的支路电流，干路电流减小。
【解析】
1. 闭合$\mathrm{S}_{1}$、$\mathrm{S}_{2}$时，$\mathrm{L}_{1}$与$\mathrm{L}_{2}$并联，根据并联电路电压规律，$\mathrm{L}_{2}$两端电压等于电源电压$U$，此时$\mathrm{L}_{2}$的功率$P_2=\frac{U^2}{R_2}$，电流表测干路电流，大小为$I=I_1+I_2=\frac{U}{R_1}+\frac{U}{R_2}$。
2. 断开$\mathrm{S}_{2}$后，电路为$\mathrm{L}_{2}$的简单电路，$\mathrm{L}_{2}$两端电压仍为电源电压$U$，则$\mathrm{L}_{2}$的功率$P_2'=\frac{U^2}{R_2}$，与之前功率相等，故$\mathrm{L}_{2}$亮度不变，排除A、B选项。
3. 此时电流表测通过$\mathrm{L}_{2}$的电流$I_2'=\frac{U}{R_2}$，对比干路电流$I=\frac{U}{R_1}+\frac{U}{R_2}$，可知$I_2'＜I$，即电流表示数变小，排除C选项。
【答案】
D
【知识点】
并联电路特点、电功率、欧姆定律
【点评】
本题考查电路动态分析，核心是判断开关通断后的电路连接方式，结合并联电路规律分析用电器的亮度和电流变化，需掌握基础电路知识，难度中等。
【难度系数】
0.5
先分析开关状态变化时的电路连接：闭合$\mathrm{S}_{1}$、$\mathrm{S}_{2}$时，$\mathrm{L}_{1}$与$\mathrm{L}_{2}$并联，电流表测干路电流；断开$\mathrm{S}_{2}$后，电路变为仅$\mathrm{L}_{2}$的简单电路。结合电源电压不变的条件，利用并联电路特点和电功率公式分析$\mathrm{L}_{2}$的亮度、电流表示数的变化：$\mathrm{L}_{2}$的电压始终等于电源电压，其功率不变，亮度不变；干路电流等于各支路电流之和，断开$\mathrm{S}_{2}$后少了$\mathrm{L}_{1}$的支路电流，干路电流减小。
【解析】
1. 闭合$\mathrm{S}_{1}$、$\mathrm{S}_{2}$时，$\mathrm{L}_{1}$与$\mathrm{L}_{2}$并联，根据并联电路电压规律，$\mathrm{L}_{2}$两端电压等于电源电压$U$，此时$\mathrm{L}_{2}$的功率$P_2=\frac{U^2}{R_2}$，电流表测干路电流，大小为$I=I_1+I_2=\frac{U}{R_1}+\frac{U}{R_2}$。
2. 断开$\mathrm{S}_{2}$后，电路为$\mathrm{L}_{2}$的简单电路，$\mathrm{L}_{2}$两端电压仍为电源电压$U$，则$\mathrm{L}_{2}$的功率$P_2'=\frac{U^2}{R_2}$，与之前功率相等，故$\mathrm{L}_{2}$亮度不变，排除A、B选项。
3. 此时电流表测通过$\mathrm{L}_{2}$的电流$I_2'=\frac{U}{R_2}$，对比干路电流$I=\frac{U}{R_1}+\frac{U}{R_2}$，可知$I_2'＜I$，即电流表示数变小，排除C选项。
【答案】
D
【知识点】
并联电路特点、电功率、欧姆定律
【点评】
本题考查电路动态分析，核心是判断开关通断后的电路连接方式，结合并联电路规律分析用电器的亮度和电流变化，需掌握基础电路知识，难度中等。
【难度系数】
0.5
7.家中一盏灯的工作电流是0.3A,电烧水壶的工作电流是3A,电冰箱的工作电流是1A,它们同时工作时,干路电流是
4.3
A,家中为这些用电器供电的电压是220
V.答案
7. 4.3 220
解析
【分析】首先，家庭电路中的用电器为并联连接，根据并联电路的电流规律，干路电流等于各支路电流之和，因此计算干路电流需将各用电器的工作电流相加；其次，我国家庭电路的供电电压为固定的220V，这是需要掌握的基础常识。
【解析】家庭电路中各用电器并联，干路电流等于各支路电流之和，因此干路电流为：$I = 0.3A + 3A + 1A = 4.3A$；家庭电路的供电电压为220V。
【答案】4.3；220
【知识点】并联电路电流规律；家庭电路电压
【点评】本题考查并联电路电流规律和家庭电路的基本常识，属于电学基础题，难度较低，学生易掌握。
【难度系数】0.9
【解析】家庭电路中各用电器并联，干路电流等于各支路电流之和，因此干路电流为：$I = 0.3A + 3A + 1A = 4.3A$；家庭电路的供电电压为220V。
【答案】4.3；220
【知识点】并联电路电流规律；家庭电路电压
【点评】本题考查并联电路电流规律和家庭电路的基本常识，属于电学基础题，难度较低，学生易掌握。
【难度系数】0.9
