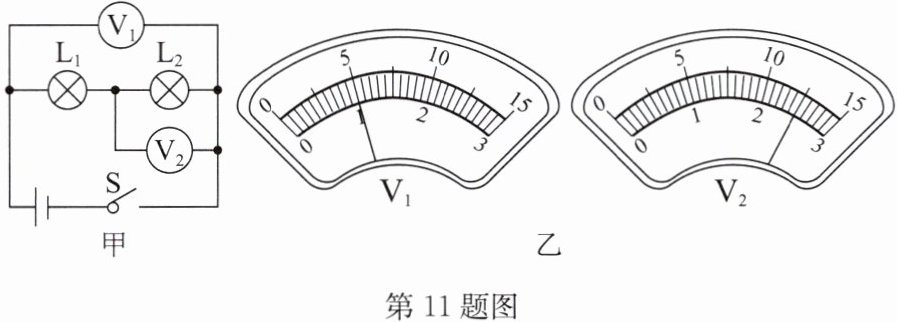

11. 如图甲所示的电路中，电压表所用的量程不明，当开关闭合后，电压表$\mathrm{V}_{1}$和$\mathrm{V}_{2}$的示数分别如图乙所示，则电压表$\mathrm{V}_{1}$所用的量程是$\mathrm{V}$，电压表$\mathrm{V}_{2}$所用的量程是$\mathrm{V}$，小灯泡$\mathrm{L}_{1}$两端的电压$U_{1}=\_\_\_\_\_\_\mathrm{V}$.

11.0～15 0～3 2.5

【分析】首先分析电路：图甲中L₁与L₂串联，电压表V₁测串联电路的总电压，电压表V₂测L₂两端的电压。根据串联电路电压规律，总电压等于各部分电压之和，因此V₁的示数一定大于V₂的示数，这是判断量程的关键。接下来观察电压表指针位置，结合量程对应的刻度，确定两个电压表的量程，再计算L₁两端的电压。
【解析】1. 确定电压表测量对象：由图甲可知，L₁、L₂串联，V₁测电源总电压，V₂测L₂两端电压，故根据串联电路电压规律有U = U₁ + U₂，即V₁的示数大于V₂的示数。
2. 判断电压表量程：观察图乙，V₁指针指向“1”的位置，若用0~3V量程，示数为1V；若用0~15V量程，示数为5V。V₂指针指向2.5V位置，若用0~15V量程，示数为12.5V，远大于V₁的可能示数，不符合总电压大于部分电压的规律，因此V₁选用0~15V量程，示数为5V；V₂选用0~3V量程，示数为2.5V。
3. 计算L₁两端电压：根据串联电路电压关系，U₁ = U - U₂ = 5V - 2.5V = 2.5V。
【答案】0～15；0～3；2.5
【知识点】串联电路电压规律；电压表的读数
【点评】本题结合串联电路电压规律考查电压表的量程判断与读数，核心是先明确电压表测量对象，再根据电压大小关系确定量程，属于基础应用题型，需注意量程与刻度的对应关系。
【难度系数】0.5

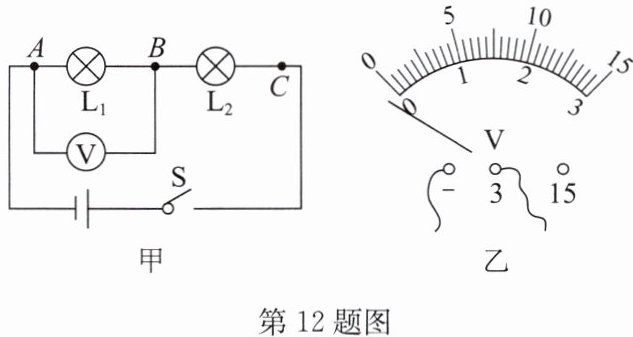

12.小明和小华同学在“探究串联电路电压的规律”实验中都设计了如图甲所示的电路.

(1)连接电路前,小明发现电压表的指针如图乙所示,接下来他要对电压表进行的操作是.
(2)小明根据图甲连接好电路,闭合开关后,发现电压表示数为零,若只有$\mathrm{L}_{1}$或$\mathrm{L}_{2}$中的一处发生故障,则故障可能是(写出一种即可).

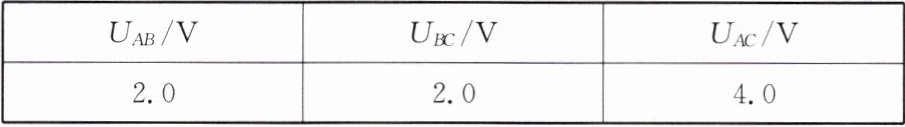

(3)排除故障后,小明进行实验,并把数据记录在表中.

分析实验数据得出两个实验结论.
①串联电路两端的总电压各部分电路两端电压之和.
②串联电路中,各部分用电器两端的电压相等.
(4)小明和小华对实验进行讨论,小华认为结论②是错误的,造成结论错误的原因可能是,另外,小明的实验在设计方案上还存在另一个不足之处是.
(5)两位同学改进实验设计方案得出了正确的实验结论.实验结束后,他们应先,拆除两端的导线后,再拆除其他导线并整理器材.

12.(1)调零 (2)L₁短路(或L₂断路) (3)①等于 (4)选用了相同规格的灯泡进行实验 实验次数太少,结论不具有普遍性 (5)断开开关 电源

【分析】
本题围绕探究串联电路电压规律的实验展开，需结合电压表使用规则、电路故障分析、实验探究的科学性等知识解题：
(1) 连接电路前，电压表使用前需调零，若指针未在零刻度，需先调零；
(2) 电压表示数为零且仅一处故障，需分析短路、断路时的电压表现；
(3) 串联电路总电压的规律是基础结论；
(4) 实验结论错误需从器材选择、实验次数的科学性分析；
(5) 实验结束操作需考虑安全与器材保护。
【解析】
(1) 连接电路前，电压表使用前需确保指针指在零刻度线，图乙中指针未归零，故应对电压表进行调零操作；
(2) 闭合开关后电压表示数为零，仅L₁或L₂一处故障：若L₁短路，电压表测L₁两端电压，短路时电压为0；若L₂断路，电压表所在电路断开，无示数，故故障为L₁短路（或L₂断路）；
(3) 由串联电路电压规律可知，串联电路两端的总电压等于各部分电路两端电压之和，故填“等于”；
(4) 结论②错误是因为实验中选用了相同规格的灯泡，导致各部分电压相等；小明的实验仅做了一次，实验次数太少，结论不具有普遍性，需多次实验；
(5) 实验结束后，为避免短路，应先断开开关，再拆除电源两端的导线，之后拆除其他导线并整理器材。
【答案】
12.(1)调零 (2)L₁短路(或L₂断路) (3)①等于 (4)选用了相同规格的灯泡进行实验 实验次数太少,结论不具有普遍性 (5)断开开关 电源
【知识点】
串联电路电压规律、电压表的使用、电路故障分析
【点评】
本题是初中电学基础实验题，综合考查电压表操作、电路故障判断、实验探究的科学性，注重对实验细节和规律的理解，是学生需掌握的核心题型。
【难度系数】
0.7

13. 在如图所示的电路中,电压表$\mathrm{V}_{2}$的示数为$5\,\mathrm{V}$,电压表$\mathrm{V}_{1}$的示数为$6\,\mathrm{V}$.若电源电压为$8\,\mathrm{V}$,则$\mathrm{L}_{2}$两端的电压为 （）

A.$1\,\mathrm{V}$
B.$8\,\mathrm{V}$
C.$3\,\mathrm{V}$
D.$6\,\mathrm{V}$

13.C

【分析】首先判断电路连接方式：L₁、L₂、L₃为串联电路。再确定电压表测量对象：电压表V₁测量L₁和L₂两端的总电压，电压表V₂测量L₂和L₃两端的总电压，电源电压为三个灯泡两端的总电压。根据串联电路“总电压等于各部分电路电压之和”的规律，结合已知条件列关系式，即可求解L₂两端的电压。
【解析】由图可知，L₁、L₂、L₃串联，因此总电压满足：$U = U_1 + U_2 + U_3 = 8\,\mathrm{V}$；
电压表V₁的示数为L₁和L₂的总电压，即：$U_1 + U_2 = 6\,\mathrm{V}$；
电压表V₂的示数为L₂和L₃的总电压，即：$U_2 + U_3 = 5\,\mathrm{V}$；
将后两个式子相加得：$(U_1 + U_2) + (U_2 + U_3) = 6\,\mathrm{V} + 5\,\mathrm{V} = 11\,\mathrm{V}$，整理得：$(U_1 + U_2 + U_3) + U_2 = 11\,\mathrm{V}$；
代入总电压$U = U_1 + U_2 + U_3 = 8\,\mathrm{V}$，可得：$8\,\mathrm{V} + U_2 = 11\,\mathrm{V}$，解得$U_2 = 3\,\mathrm{V}$。
【答案】C
【知识点】串联电路电压规律、电压表的使用
【点评】本题考查串联电路的电压特点，核心是明确电压表测量的电路范围，结合总电压进行计算，属于基础应用题型，难度适中。
【难度系数】0.5
