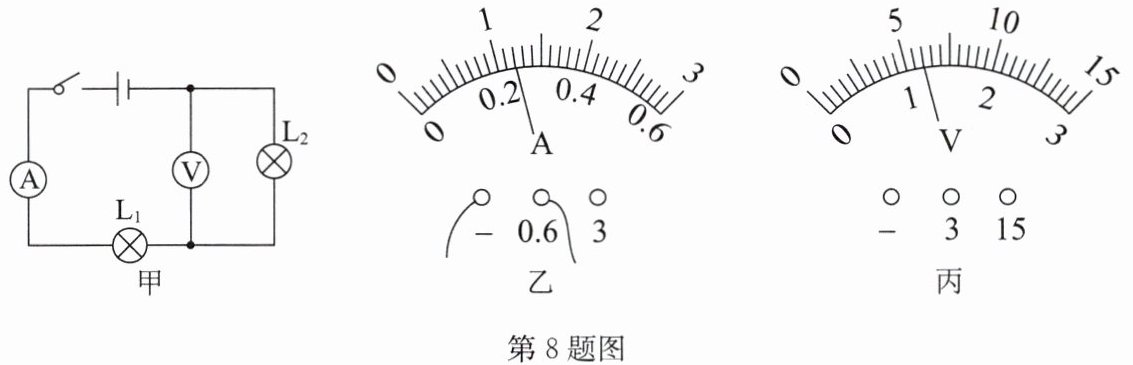

8. 如图甲所示的电路中，电源由三节新干电池(每节均按1.5V计)串联组成.闭合开关后，两只灯泡均发光，电流表的示数如图乙所示，电压表V指针的位置如图丙所示.则：
(1)通过灯$\mathrm{L}_{1}$的电流是
(1)通过灯$\mathrm{L}_{1}$的电流是
0.24
A.(2)$\mathrm{L}_{1}$和$\mathrm{L}_{2}$两端的电压分别是3.3
V、1.2
V.答案
8.(1)0.24 (2)3.3 1.2
解析
【分析】
首先明确电路结构：图甲中$\mathrm{L}_{1}$与$\mathrm{L}_{2}$串联，电流表测串联电路的电流，电压表测$\mathrm{L}_{2}$两端的电压。电源由三节新干电池串联，总电压为$3×1.5\mathrm{V}=4.5\mathrm{V}$。根据串联电路“电流处处相等”的规律，电流表读数即为通过$\mathrm{L}_{1}$的电流；再结合串联电路“总电压等于各部分电压之和”的规律，通过电压表读数和总电压可求出$\mathrm{L}_{1}$、$\mathrm{L}_{2}$两端的电压。
【解析】
(1) 电流表选用$0∼0.6\mathrm{A}$量程，分度值为$0.02\mathrm{A}$，指针示数为$0.24\mathrm{A}$。因为串联电路电流处处相等，所以通过$\mathrm{L}_{1}$的电流$I_{1}=I=0.24\mathrm{A}$。
(2) 电压表选用$0∼3\mathrm{V}$量程，分度值为$0.1\mathrm{V}$，指针示数为$1.2\mathrm{V}$，即$\mathrm{L}_{2}$两端电压$U_{2}=1.2\mathrm{V}$。电源总电压$U=4.5\mathrm{V}$，根据串联电路电压规律，$\mathrm{L}_{1}$两端电压$U_{1}=U-U_{2}=4.5\mathrm{V}-1.2\mathrm{V}=3.3\mathrm{V}$。
【答案】
(1)0.24 (2)3.3 1.2
【知识点】
串联电路电流规律、串联电路电压规律、电表读数
【点评】
本题考查串联电路的电流和电压规律，以及电表的读数方法，需准确判断电表量程并结合电源电压计算，属于基础应用题型。
【难度系数】
0.5
首先明确电路结构：图甲中$\mathrm{L}_{1}$与$\mathrm{L}_{2}$串联，电流表测串联电路的电流，电压表测$\mathrm{L}_{2}$两端的电压。电源由三节新干电池串联，总电压为$3×1.5\mathrm{V}=4.5\mathrm{V}$。根据串联电路“电流处处相等”的规律，电流表读数即为通过$\mathrm{L}_{1}$的电流；再结合串联电路“总电压等于各部分电压之和”的规律，通过电压表读数和总电压可求出$\mathrm{L}_{1}$、$\mathrm{L}_{2}$两端的电压。
【解析】
(1) 电流表选用$0∼0.6\mathrm{A}$量程，分度值为$0.02\mathrm{A}$，指针示数为$0.24\mathrm{A}$。因为串联电路电流处处相等，所以通过$\mathrm{L}_{1}$的电流$I_{1}=I=0.24\mathrm{A}$。
(2) 电压表选用$0∼3\mathrm{V}$量程，分度值为$0.1\mathrm{V}$，指针示数为$1.2\mathrm{V}$，即$\mathrm{L}_{2}$两端电压$U_{2}=1.2\mathrm{V}$。电源总电压$U=4.5\mathrm{V}$，根据串联电路电压规律，$\mathrm{L}_{1}$两端电压$U_{1}=U-U_{2}=4.5\mathrm{V}-1.2\mathrm{V}=3.3\mathrm{V}$。
【答案】
(1)0.24 (2)3.3 1.2
【知识点】
串联电路电流规律、串联电路电压规律、电表读数
【点评】
本题考查串联电路的电流和电压规律，以及电表的读数方法，需准确判断电表量程并结合电源电压计算，属于基础应用题型。
【难度系数】
0.5

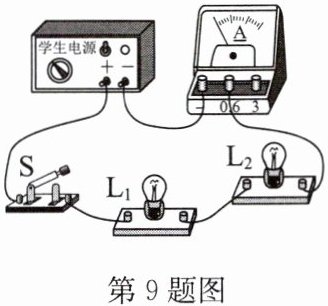

9. 如图所示，标有“2.5V 0.3A”字样的灯泡$\mathrm{L}_1$和标有“6V 0.15A”字样的灯泡$\mathrm{L}_2$连接成串联电路，电源电压可调节.闭合开关S，使电源电压从0V逐渐增加，先正常发光的灯泡是________，此时通过另一只灯泡的电流是________A.
答案
9.L₂ 0.15
解析
【分析】
要解决此题，需结合串联电路的电流特点和灯泡正常发光的条件分析：首先明确两灯泡的额定电流，串联电路中各处电流相等；当电源电压逐渐增大时，电路电流逐步增大，哪个灯泡的额定电流更小，就会先达到其额定电流，从而先正常发光，此时电路电流等于该灯泡的额定电流，另一个灯泡的电流也与该电流相等。
【解析】
两灯泡串联，根据串联电路的电流特点：串联电路中各处电流相等。灯泡正常发光的条件是实际电流等于其额定电流。已知$\mathrm{L}_1$的额定电流为0.3A，$\mathrm{L}_2$的额定电流为0.15A，当电源电压从0逐渐增加时，电路中的电流逐渐增大，最先达到的是较小的额定电流0.15A，此时$\mathrm{L}_2$的实际电流等于其额定电流，因此$\mathrm{L}_2$先正常发光；此时电路中的电流为0.15A，所以通过另一只灯泡$\mathrm{L}_1$的电流也是0.15A。
【答案】
$\mathrm{L}_2$；0.15
【知识点】
串联电路电流特点、额定电流
【点评】
本题考查串联电路的电流规律及灯泡正常发光的判断，核心是理解串联电路电流处处相等，额定电流小的灯泡先达到正常发光状态，属于基础应用类题目。
【难度系数】
0.5
要解决此题，需结合串联电路的电流特点和灯泡正常发光的条件分析：首先明确两灯泡的额定电流，串联电路中各处电流相等；当电源电压逐渐增大时，电路电流逐步增大，哪个灯泡的额定电流更小，就会先达到其额定电流，从而先正常发光，此时电路电流等于该灯泡的额定电流，另一个灯泡的电流也与该电流相等。
【解析】
两灯泡串联，根据串联电路的电流特点：串联电路中各处电流相等。灯泡正常发光的条件是实际电流等于其额定电流。已知$\mathrm{L}_1$的额定电流为0.3A，$\mathrm{L}_2$的额定电流为0.15A，当电源电压从0逐渐增加时，电路中的电流逐渐增大，最先达到的是较小的额定电流0.15A，此时$\mathrm{L}_2$的实际电流等于其额定电流，因此$\mathrm{L}_2$先正常发光；此时电路中的电流为0.15A，所以通过另一只灯泡$\mathrm{L}_1$的电流也是0.15A。
【答案】
$\mathrm{L}_2$；0.15
【知识点】
串联电路电流特点、额定电流
【点评】
本题考查串联电路的电流规律及灯泡正常发光的判断，核心是理解串联电路电流处处相等，额定电流小的灯泡先达到正常发光状态，属于基础应用类题目。
【难度系数】
0.5
10. 如图所示，电源电压是6V且保持不变，开关S闭合后，电压表测灯
L₂
（填“L₁”或“L₂”）两端的电压，若电压表的示数为2V，则灯L₁两端的电压为4
V. 当开关S断开时，电压表的示数为6
V.答案
10.L₂ 4 6
解析
【分析】首先明确电路连接：开关S闭合后，灯L₁与L₂串联。判断电压表测量对象时，需看电压表并联的用电器两端：电压表的两个接线柱接在L₂的两端，因此测L₂的电压。根据串联电路电压规律，总电压等于各部分用电器电压之和，可计算L₁的电压；开关断开时，电路断路，电压表两端通过电路连接到电源正负极，相当于直接测电源电压。
【解析】
1. 开关S闭合后，L₁与L₂串联，电压表并联在L₂两端，故电压表测L₂两端的电压；
2. 串联电路总电压U=U₁+U₂，已知电源电压U=6V，电压表示数（即L₂的电压U₂）=2V，因此L₁两端电压U₁=U-U₂=6V-2V=4V；
3. 开关S断开时，电路断路，电压表左端通过L₁接电源正极，右端接电源负极，此时电压表相当于直接接在电源两端，示数等于电源电压6V。
【答案】
L₂；4；6
【知识点】
串联电路电压规律；电压表的使用
【点评】
本题考查串联电路电压规律和电压表的使用，核心是正确判断电压表的测量对象，以及开关断开时电压表的连接状态，属于基础电路题，需掌握电压表的使用规则和串联电路电压特点。
【难度系数】
0.3
【解析】
1. 开关S闭合后，L₁与L₂串联，电压表并联在L₂两端，故电压表测L₂两端的电压；
2. 串联电路总电压U=U₁+U₂，已知电源电压U=6V，电压表示数（即L₂的电压U₂）=2V，因此L₁两端电压U₁=U-U₂=6V-2V=4V；
3. 开关S断开时，电路断路，电压表左端通过L₁接电源正极，右端接电源负极，此时电压表相当于直接接在电源两端，示数等于电源电压6V。
【答案】
L₂；4；6
【知识点】
串联电路电压规律；电压表的使用
【点评】
本题考查串联电路电压规律和电压表的使用，核心是正确判断电压表的测量对象，以及开关断开时电压表的连接状态，属于基础电路题，需掌握电压表的使用规则和串联电路电压特点。
【难度系数】
0.3
