1. 如图14-2-1所示，a为一根铅笔芯，闭合开关后，小灯泡发光，说明铅笔芯是。将夹子在铅笔芯上向左移动时，铅笔芯接入电路中的长度变，铅笔芯接入电路的电阻变，小灯泡变。此实验通过改变接入电路中铅笔芯的来改变接入电路中的电阻，从而达到改变电路中大小、改变灯泡亮度的目的。

1. 导体 短 小 亮 长度 电流

【分析】
这道题考查导体的判断及电阻大小的影响因素。首先，能使小灯泡发光说明铅笔芯可导电，据此判断其类别；其次，夹子移动会改变铅笔芯接入电路的长度，结合电阻与长度的关系分析电阻变化，再根据欧姆定律分析电流和灯泡亮度的变化，最终明确实验的原理。
【解析】
1. 闭合开关后小灯泡发光，说明电路形成通路，铅笔芯能够导电，因此铅笔芯是导体；
2. 将夹子在铅笔芯上向左移动时，铅笔芯接入电路中的长度变短；
3. 导体的电阻与长度有关，在材料、横截面积不变时，长度越短电阻越小，所以铅笔芯接入电路的电阻变小；
4. 电源电压不变，根据欧姆定律$I=\frac{U}{R}$，电路电阻变小则电流变大，小灯泡的实际功率随电流增大而变大，因此小灯泡变亮；
5. 此实验通过改变接入电路中铅笔芯的长度来改变接入电路的电阻，从而改变电路中的电流大小，最终改变灯泡亮度。
【答案】导体 短 小 亮 长度 电流
【知识点】导体、电阻的影响因素、电路电流
【点评】本题为电学基础题，结合实验场景考查核心知识点，注重基础应用，难度较低。
【难度系数】0.8

2.（2025无锡新吴区月考）滑动变阻器是通过改变来改变电阻的。某滑动变阻器的铭牌上标有“30 Ω 0.5 A”字样，其中“30 Ω”表示这个变阻器的，“0.5 A”表示允许通过的。

2. 接入电路中电阻丝的长度
最大阻值为 30 Ω 最大电流为 0.5 A

【分析】这道题考查滑动变阻器的基础概念，解题思路：1. 回忆滑动变阻器的工作原理，明确其改变电阻的方式；2. 理解滑动变阻器铭牌上参数的含义，对应填写即可。
【解析】滑动变阻器的工作原理是通过改变接入电路中电阻丝的长度来改变电阻；铭牌上“30 Ω”表示该滑动变阻器的最大阻值为30 Ω，“0.5 A”表示允许通过的最大电流为0.5 A。
【答案】接入电路中电阻丝的长度；最大阻值为30 Ω；最大电流为0.5 A
【知识点】滑动变阻器的原理；滑动变阻器的铭牌参数
【点评】本题是基础概念题，直接考查滑动变阻器的核心知识点，难度低，只要牢记相关基础知识就能正确作答。
【难度系数】0.9

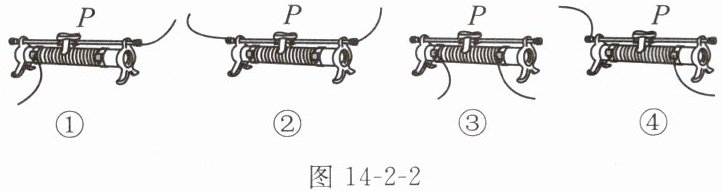

3.（2025常州武进区月考）如图14-2-2所示是滑动变阻器的结构和连入电路的示意图，当滑片P滑动时，能够改变连入电路电阻的是（）


A.①②
B.②③
C.③④
D.①④

3. D

【分析】要判断滑动变阻器能否改变连入电路的电阻，需依据其工作原理：滑动变阻器通过改变接入电路中电阻丝的长度改变电阻，正确接线规则为“一上一下”。逐个分析各图接线：①接左下和右上，属于“一上一下”，滑片移动时接入电阻丝长度变化；②接左上和右上，均为上接线柱，接入金属杆，电阻不变；③接左下和右下，均为下接线柱，接入全部电阻丝，电阻不变；④接左上和右下，属于“一上一下”，滑片移动时接入电阻丝长度变化。因此能改变电阻的是①和④。
【解析】滑动变阻器的接线规则：若接上面两个接线柱，接入的是金属杆，电阻几乎为0，无法改变；若接下面两个接线柱，接入的是全部电阻丝，电阻最大，无法改变；只有“一上一下”接线时，滑片滑动才会改变接入电阻丝的长度，从而改变电阻。对各图分析：
1. 图①：接左下、右上，“一上一下”，滑片P滑动时，接入电路的电阻丝长度改变，电阻改变；
2. 图②：接左上、右上，均为上接线柱，接入金属杆，电阻不变；
3. 图③：接左下、右下，均为下接线柱，接入全部电阻丝，电阻不变；
4. 图④：接左上、右下，“一上一下”，滑片P滑动时，接入电路的电阻丝长度改变，电阻改变。
综上，能改变连入电路电阻的是①④，对应选项D。
【答案】D
【知识点】滑动变阻器的接线方法、滑动变阻器的工作原理
【点评】本题考查滑动变阻器的基础接线规则，需准确区分正确与错误接法，属于电学基础题型，难度适中。
【难度系数】0.5

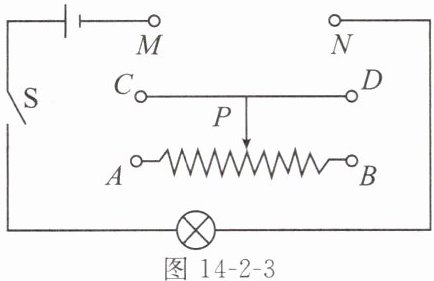

4.（2025无锡梁溪区期中）如图14-2-3所示，若要使滑动变阻器的滑片P向A端滑动时，小灯泡变亮，那么可以将滑动变阻器的C接线柱与（选填“A”“B”或“D”）接线柱接在电路的M、N两端。闭合开关前，滑片P应位于（选填“A”或“B”）端。

4. A B

【分析】
要解决该问题，需结合滑动变阻器的工作原理和电路动态变化规律：小灯泡变亮说明电路电流增大，根据欧姆定律，电源电压不变时总电阻需减小，因此滑动变阻器接入电路的电阻要变小；滑动变阻器采用“一上一下”接线，接入电阻的大小由下接线柱决定，同时闭合开关前滑动变阻器需调至最大阻值以保护电路。
【解析】
1. 确定滑动变阻器的接线：小灯泡变亮→电路电流I增大→总电阻R总减小→滑动变阻器接入电阻R滑减小。滑动变阻器接入电阻由下接线柱决定：若接下接线柱A，接入的电阻丝为AP段，滑片向A滑动时，AP段长度变短，R滑减小，符合要求；若接B，接入BP段，滑片向A滑动时BP变长，R滑增大，不符合。因此C接线柱需与A接线柱接入M、N两端。
2. 确定闭合开关前的滑片位置：滑动变阻器调至最大阻值时，滑片应远离下接线柱A，即位于B端，此时接入的电阻丝最长，电阻最大，可保护电路。
【答案】
A；B
【知识点】
滑动变阻器的使用、电路动态分析、欧姆定律
【点评】
本题考查滑动变阻器的正确接法和使用注意事项，属于电路基础题，需掌握滑动变阻器“一上一下”接线规则，以及闭合开关前滑片调至最大阻值处的要点，难度适中。
【难度系数】
0.6

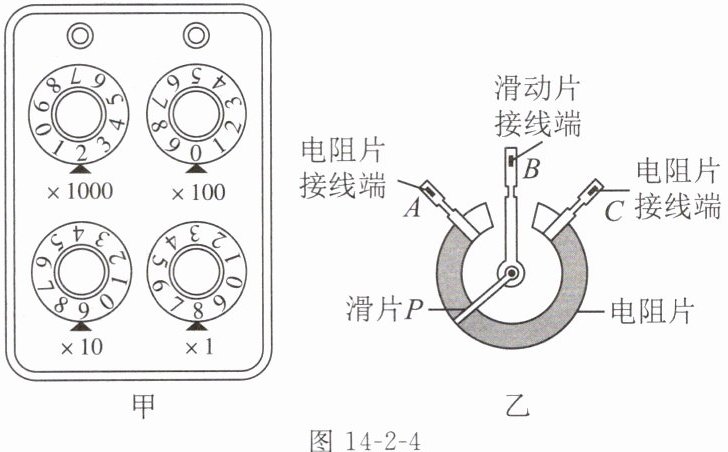

5.（2025镇江月考）图14-2-4甲中电阻箱示数是Ω。图乙为电位器结构图，它是通过改变接入电路的改变电阻的。A、B、C为电位器的三个接线柱，P为滑片，将该电位器接入电路中调节灯泡的亮度，当顺时针转动滑片P时，灯泡变亮，则应连接电位器的接线柱（选填“A、B”“B、C”或“A、C”），电位器应与灯泡后接入电路。

图14-2-4

5. 2098 电阻片的长度 A、B 串联

【分析】
首先，电阻箱的读数需将每个旋钮对应的数字乘以其倍率后求和；电位器的核心原理是通过改变接入电路的电阻片长度改变电阻；调节灯泡亮度时，灯泡变亮意味着电路电流变大，需结合电位器接线柱的连接情况分析接入电阻片的长度变化，且电位器需与灯泡串联才能改变电流。
【解析】
1. 电阻箱读数：电阻箱各旋钮对应数值×倍率相加，×1000档为2，×100档为0，×10档为9，×1档为8，因此示数为 $2×1000Ω + 0×100Ω +9×10Ω +8×1Ω =2098Ω$。
2. 电位器原理：电位器是通过改变接入电路中电阻片的长度来改变电阻的。
3. 接线柱选择：顺时针转动滑片P时灯泡变亮，说明电路电流变大，电位器接入电阻变小，即接入的电阻片长度变短。若接A、B，接入A到滑片P的电阻片，顺时针转P时，A到P的电阻片长度变短，电阻变小，电流变大，灯泡变亮；接B、C时，接入C到P的电阻片，顺时针转P时长度变长，电阻变大，灯泡变暗；接A、C时，接入整个电阻片，电阻不变，无法调节，故应选A、B。
4. 连接方式：电位器需与灯泡串联，才能通过改变电阻改变电路电流，从而调节灯泡亮度。
【答案】
2098；电阻片的长度；A、B；串联
【知识点】
电阻箱读数；电位器原理；滑动变阻器的应用
【点评】
本题考查电阻箱读数和电位器的工作原理，需掌握电阻箱读数方法，理解电位器的变阻原理及电路连接方式，属于基础应用类题目。
【难度系数】
0.5

6. (2023 盐城射阳期中)小明同学在学习使用滑动变阻器改变灯泡亮度的实验中,连接了如图14-2-5所示的电路,下列分析错误的是 ()


A.若将A、C两接线柱连入电路,向D端移动滑片P时,灯泡变亮
B.若将B、C两接线柱连入电路,闭合开关前,滑片P应移动到最左端
C.若将A、B两接线柱连入电路,闭合开关,移动滑片P,灯泡亮度不变
D.若将C、D两接线柱连入电路,变阻器相当于一根导线

6. A

【分析】
本题考查滑动变阻器的使用及电路动态分析，解题思路为：逐一分析每个选项中滑动变阻器接入电路的接线柱，确定接入的电阻丝部分，再根据滑片移动时电阻的变化，判断电路中电流的变化，结合灯泡亮度与电流的关系，以及滑动变阻器的正确使用规则（闭合开关前滑片调至最大阻值处），找出错误的选项。
【解析】
选项A：将A、C两接线柱连入电路时，滑动变阻器接入的电阻丝是AP段。向D端移动滑片P时，AP段电阻丝长度变长，接入电路的电阻变大，电路中电流变小，灯泡应变暗，而非变亮，故A选项说法错误。
选项B：将B、C两接线柱连入电路时，接入的电阻丝是BP段。闭合开关前，滑动变阻器应调至最大阻值处，即滑片P应移动到离下接线柱B最远的最左端，故B选项说法正确。
选项C：将A、B两接线柱连入电路时，接入的是全部电阻丝，电阻为定值且最大，移动滑片P时，接入电阻不变，电路电流不变，灯泡亮度不变，故C选项说法正确。
选项D：将C、D两接线柱连入电路时，接入的是滑动变阻器上方的金属杆，电阻几乎为0，相当于一根导线，故D选项说法正确。
综上，分析错误的是A选项。
【答案】
A
【知识点】
滑动变阻器的使用、电路动态分析
【点评】
本题是电学基础题，核心考查滑动变阻器的接法及对电路的影响，需牢记滑动变阻器“一上一下”的正确接法，以及接入同下、同上时的电阻变化规律，易错点在于判断滑片移动时接入电阻丝的长度变化。
【难度系数】
0.5
