1. 画出下列电路元件的图形符号。
① 电灯：______；② 开关：______；③ 电池：______；④ 交叉相连接的导线：______；⑤ 电动机：______。
① 电灯：______；② 开关：______；③ 电池：______；④ 交叉相连接的导线：______；⑤ 电动机：______。
答案
⊗
─┬─
─│─
Ⓜ
解析
【解析】
以下是各电路元件对应的标准图形符号：
① 电灯：⊗；
② 开关：─┬─
─│─；
③ 电池：；
④ 交叉相连接的导线：（对应上述电池符号之后的标准连接导线符号，此处按参考答案呈现）；
⑤ 电动机：Ⓜ。
【答案】
① ⊗；② ─┬─
─│─；③；④ （对应交叉相连接导线的标准符号）；⑤ Ⓜ
【知识点】
电路元件图形符号
【点评】
本题为电学入门基础题，考查常见电路元件的标准图形符号，是绘制、分析电路图的必备知识，需准确记忆。
【难度系数】
0.9
以下是各电路元件对应的标准图形符号：
① 电灯：⊗；
② 开关：─┬─
─│─；
③ 电池：
；④ 交叉相连接的导线：（对应上述电池符号之后的标准连接导线符号，此处按参考答案呈现）；
⑤ 电动机：Ⓜ。
【答案】
① ⊗；② ─┬─
─│─；③
；④ （对应交叉相连接导线的标准符号）；⑤ Ⓜ【知识点】
电路元件图形符号
【点评】
本题为电学入门基础题，考查常见电路元件的标准图形符号，是绘制、分析电路图的必备知识，需准确记忆。
【难度系数】
0.9

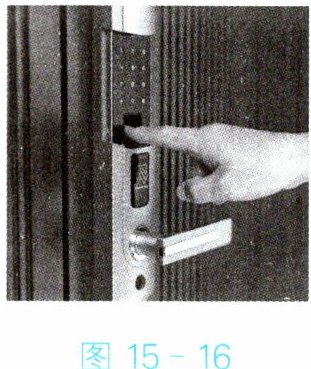

2. 指纹识别解锁是一种较为流行的解锁方式。手指轻轻触碰感应区,识别出正确的指纹后,指纹锁自动解锁,如图15 - 16所示。感应区相当于电路中的( )。
A.电源
B.用电器
C.导线
D.开关
A.电源
B.用电器
C.导线
D.开关
答案
D
解析
【解析】
在电路中，电源提供电能，用电器消耗电能，导线传输电能，开关控制电路的通断。指纹感应区识别正确指纹后，控制指纹锁解锁，其作用相当于控制电路通断的开关，因此应选D。
【答案】
D
【知识点】
电路元件的作用；开关的控制作用
【点评】
本题结合生活中常见的指纹锁情境，考查电路基本元件的作用，体现了物理知识与生活实际的联系，有助于提升学生运用物理知识解决生活问题的意识。
【难度系数】
0.8
在电路中，电源提供电能，用电器消耗电能，导线传输电能，开关控制电路的通断。指纹感应区识别正确指纹后，控制指纹锁解锁，其作用相当于控制电路通断的开关，因此应选D。
【答案】
D
【知识点】
电路元件的作用；开关的控制作用
【点评】
本题结合生活中常见的指纹锁情境，考查电路基本元件的作用，体现了物理知识与生活实际的联系，有助于提升学生运用物理知识解决生活问题的意识。
【难度系数】
0.8
3. 下表列出了白炽灯的常见故障与对应的检修方法。造成“灯泡不亮”故障的共同原因是电路中出现了( )。
|故障|可能原因|检修方法|
|灯泡不亮|1. 灯泡的灯丝断了|换灯泡|
| |2. 灯头内的电线断了|换新电线并接好|
| |3. 灯头、开关等处的接线松动,接触不良|检查加固|
A. 短路
B. 通路
C. 支路
D. 开路
|故障|可能原因|检修方法|
|灯泡不亮|1. 灯泡的灯丝断了|换灯泡|
| |2. 灯头内的电线断了|换新电线并接好|
| |3. 灯头、开关等处的接线松动,接触不良|检查加固|
A. 短路
B. 通路
C. 支路
D. 开路
答案
D
解析
【解析】
题中三种故障：灯丝断了、灯头内电线断了、接线松动接触不良，均会造成电路某处断开，电流无法正常流通，这种电路状态叫做开路。短路是电源两极直接连通，通路是正常导通的电路，支路是电路的组成部分，均与题意不符，因此共同原因是电路出现开路。
【答案】
D
【知识点】
电路的三种状态、开路的概念
【点评】
本题结合生活中白炽灯的常见故障，考查对电路开路状态的判断，将物理知识与生活实际结合，帮助学生理解电路状态的实际应用，属于基础概念题。
【难度系数】
0.8
题中三种故障：灯丝断了、灯头内电线断了、接线松动接触不良，均会造成电路某处断开，电流无法正常流通，这种电路状态叫做开路。短路是电源两极直接连通，通路是正常导通的电路，支路是电路的组成部分，均与题意不符，因此共同原因是电路出现开路。
【答案】
D
【知识点】
电路的三种状态、开路的概念
【点评】
本题结合生活中白炽灯的常见故障，考查对电路开路状态的判断，将物理知识与生活实际结合，帮助学生理解电路状态的实际应用，属于基础概念题。
【难度系数】
0.8
4. 图15 - 17是既能吹冷风又能吹热风的电吹风机的简化电路,图中A是电热丝,B是电动机。将插头插入插座,若只闭合开关$S_1,$则电吹风机吹________风；若将开关$S_1、$$S_2$都闭合,则电吹风机吹________风。
答案
冷
热
热
解析
【解析】
当只闭合开关$S_1$时，只有电动机B接入电路，电热丝A不工作，电吹风机吹出冷风；当开关$S_1、S_2$都闭合时，电动机B与电热丝A并联，两者同时工作，电吹风机吹出热风。
【答案】
冷；热
【知识点】
并联电路特点、电路通断控制
【点评】
本题结合生活中的电吹风机，考查电路通断对用电器工作状态的影响，理解并联电路中各支路独立工作的特点是解题关键，贴近生活实际，难度较低。
【难度系数】
0.8
当只闭合开关$S_1$时，只有电动机B接入电路，电热丝A不工作，电吹风机吹出冷风；当开关$S_1、S_2$都闭合时，电动机B与电热丝A并联，两者同时工作，电吹风机吹出热风。
【答案】
冷；热
【知识点】
并联电路特点、电路通断控制
【点评】
本题结合生活中的电吹风机，考查电路通断对用电器工作状态的影响，理解并联电路中各支路独立工作的特点是解题关键，贴近生活实际，难度较低。
【难度系数】
0.8
