1.如图所示,在探究串联电路中用电器两端的电压与电源两端电压的关系的实验中,用电压表测得$U_1=3\ \mathrm{V},U_2=3\ \mathrm{V},U=6\ \mathrm{V}$,在表格中记录数据后,下一步应该做的是（
A.整理器材,分析数据,得出结论
B.改变电源电压,再测出几组电压
C.对换$L_1$和$L_2$的位置,再测出一组电压
D.换用不同规格的小灯泡,再测出几组电压
D
）A.整理器材,分析数据,得出结论
B.改变电源电压,再测出几组电压
C.对换$L_1$和$L_2$的位置,再测出一组电压
D.换用不同规格的小灯泡,再测出几组电压
答案
1.D
解析
【分析】
要解决这道题，需明确探究串联电路电压规律的实验核心要求：实验目的是得出普遍适用的规律，仅一组实验数据存在偶然性，必须通过多次实验让结论更具普遍性。当前实验使用了相同规格的小灯泡，仅测得一组数据，接下来需要更换不同规格的器材进行多次测量，避免结论的偶然性。
【解析】
在探究串联电路电压关系的实验中，一次实验的数据具有偶然性，无法得出普遍规律，因此需要多次实验。本题中测得的两组用电器电压相等，说明使用的是相同规格的小灯泡，此时应换用不同规格的小灯泡，再测出几组电压值，这样得到的结论才更可靠、更具普遍性。
选项A：仅用一组数据就整理器材得出结论，结论存在偶然性，不可靠，错误；
选项B：改变电源电压，使用的还是原来的相同规格小灯泡，测得的电压关系仍可能和之前类似，无法避免偶然性，错误；
选项C：对换L₁和L₂的位置，小灯泡规格不变，测得的电压关系不会改变，仍无法避免偶然性，错误；
选项D：换用不同规格的小灯泡，改变了实验条件，多次测量后能得出普遍规律，正确。
【答案】
D
【知识点】
串联电路电压规律；实验探究方法
【点评】
本题考查串联电路电压规律实验的操作要点，核心是理解多次实验在探究普遍规律中的作用，需避免仅用相同规格器材或一次实验得出结论的误区，属于基础实验题。
【难度系数】
0.6
要解决这道题，需明确探究串联电路电压规律的实验核心要求：实验目的是得出普遍适用的规律，仅一组实验数据存在偶然性，必须通过多次实验让结论更具普遍性。当前实验使用了相同规格的小灯泡，仅测得一组数据，接下来需要更换不同规格的器材进行多次测量，避免结论的偶然性。
【解析】
在探究串联电路电压关系的实验中，一次实验的数据具有偶然性，无法得出普遍规律，因此需要多次实验。本题中测得的两组用电器电压相等，说明使用的是相同规格的小灯泡，此时应换用不同规格的小灯泡，再测出几组电压值，这样得到的结论才更可靠、更具普遍性。
选项A：仅用一组数据就整理器材得出结论，结论存在偶然性，不可靠，错误；
选项B：改变电源电压，使用的还是原来的相同规格小灯泡，测得的电压关系仍可能和之前类似，无法避免偶然性，错误；
选项C：对换L₁和L₂的位置，小灯泡规格不变，测得的电压关系不会改变，仍无法避免偶然性，错误；
选项D：换用不同规格的小灯泡，改变了实验条件，多次测量后能得出普遍规律，正确。
【答案】
D
【知识点】
串联电路电压规律；实验探究方法
【点评】
本题考查串联电路电压规律实验的操作要点，核心是理解多次实验在探究普遍规律中的作用，需避免仅用相同规格器材或一次实验得出结论的误区，属于基础实验题。
【难度系数】
0.6
2.在如图所示的电路中，电源电压是6 V，电压表示数是2 V，电压表测的是灯
L₂
两端的电压，灯L₁两端的电压为4
V。答案
2.$\mathrm{L}_2$ 4
解析
【分析】首先观察电路结构，确定L₁与L₂为串联连接；再根据电压表的并联位置，判断电压表测量的是哪部分电路的电压；最后依据串联电路的电压规律，计算灯L₁两端的电压。
【解析】由电路图可知，L₁和L₂串联，电压表并联在L₂的两端，因此电压表测的是灯L₂两端的电压；已知电源电压U=6V，电压表示数即L₂两端的电压U₂=2V，根据串联电路的电压规律U=U₁+U₂，可得灯L₁两端的电压U₁=U-U₂=6V-2V=4V。
【答案】L₂；4
【知识点】串联电路电压规律；电压表的使用
【点评】本题考查串联电路电压规律和电压表的使用，属于基础题，核心是正确判断电压表的测量对象，利用串联电压关系计算即可。
【难度系数】0.7
【解析】由电路图可知，L₁和L₂串联，电压表并联在L₂的两端，因此电压表测的是灯L₂两端的电压；已知电源电压U=6V，电压表示数即L₂两端的电压U₂=2V，根据串联电路的电压规律U=U₁+U₂，可得灯L₁两端的电压U₁=U-U₂=6V-2V=4V。
【答案】L₂；4
【知识点】串联电路电压规律；电压表的使用
【点评】本题考查串联电路电压规律和电压表的使用，属于基础题，核心是正确判断电压表的测量对象，利用串联电压关系计算即可。
【难度系数】0.7

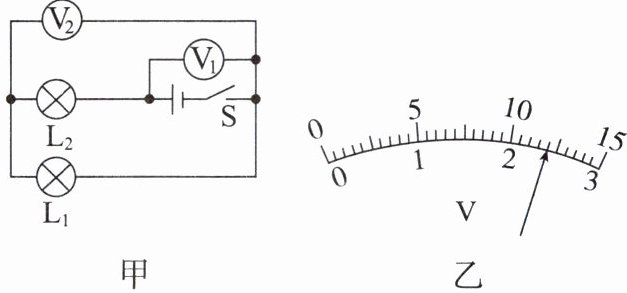

3.如图甲所示，闭合开关后两个电压表$\mathrm{V}_1$和$\mathrm{V}_2$的指针偏转角度相同，位置如图乙所示，
下列说法不正确的是
（
A.灯泡$\mathrm{L}_2$两端电压为$9.6\ \mathrm{V}$
B.灯泡$\mathrm{L}_1$两端电压为$2.4\ \mathrm{V}$
C.若灯泡$\mathrm{L}_1$灯丝烧断，则电压表$\mathrm{V}_2$示数变小
D.若灯泡$\mathrm{L}_2$发生短路，则灯泡$\mathrm{L}_1$两端电压为$12\ \mathrm{V}$
下列说法不正确的是
（
C
）A.灯泡$\mathrm{L}_2$两端电压为$9.6\ \mathrm{V}$
B.灯泡$\mathrm{L}_1$两端电压为$2.4\ \mathrm{V}$
C.若灯泡$\mathrm{L}_1$灯丝烧断，则电压表$\mathrm{V}_2$示数变小
D.若灯泡$\mathrm{L}_2$发生短路，则灯泡$\mathrm{L}_1$两端电压为$12\ \mathrm{V}$
答案
3.C
解析
【分析】首先分析电路结构：由图甲可知，灯泡$\mathrm{L}_1$与$\mathrm{L}_2$串联，电压表$\mathrm{V}_1$测量电源总电压，电压表$\mathrm{V}_2$测量$\mathrm{L}_1$两端的电压。根据串联电路电压规律，总电压等于各部分电压之和，因此$\mathrm{V}_1$的示数大于$\mathrm{V}_2$的示数。由于两电压表指针偏转角度相同，说明它们使用的量程不同：$\mathrm{V}_1$选用$0∼15\mathrm{V}$量程，$\mathrm{V}_2$选用$0∼3\mathrm{V}$量程（大量程读数为小量程的5倍）。先读取两表的示数，再计算各灯泡两端电压，最后逐一分析选项判断正误。
【解析】
1. 确定电压表量程与读数：指针偏转角度相同，$\mathrm{V}_1$用$0∼15\mathrm{V}$量程，分度值为$0.5\mathrm{V}$，示数为$12\mathrm{V}$（电源总电压$U=12\mathrm{V}$）；$\mathrm{V}_2$用$0∼3\mathrm{V}$量程，分度值为$0.1\mathrm{V}$，示数为$2.4\mathrm{V}$（$\mathrm{L}_1$两端电压$U_1=2.4\mathrm{V}$）。
2. 计算$\mathrm{L}_2$两端电压：根据串联电路电压规律，$\mathrm{L}_2$两端电压$U_2=U-U_1=12\mathrm{V}-2.4\mathrm{V}=9.6\mathrm{V}$，故A、B选项正确。
3. 分析选项C：若$\mathrm{L}_1$灯丝烧断，电路断开，$\mathrm{V}_2$的两端通过$\mathrm{L}_2$连接到电源两极，此时$\mathrm{V}_2$测电源电压，示数变为$12\mathrm{V}$，比原来的$2.4\mathrm{V}$变大，并非变小，故C选项错误。
4. 分析选项D：若$\mathrm{L}_2$短路，电路为$\mathrm{L}_1$的简单电路，$\mathrm{L}_1$两端电压等于电源电压$12\mathrm{V}$，故D选项正确。
【答案】C
【知识点】串联电路电压规律、电压表的使用
【点评】本题考查串联电路的电压特点和电压表的读数，关键是明确两电压表的测量对象及量程判断，故障分析时需注意电压表的示数变化，属于中等难度题。
【难度系数】0.5
【解析】
1. 确定电压表量程与读数：指针偏转角度相同，$\mathrm{V}_1$用$0∼15\mathrm{V}$量程，分度值为$0.5\mathrm{V}$，示数为$12\mathrm{V}$（电源总电压$U=12\mathrm{V}$）；$\mathrm{V}_2$用$0∼3\mathrm{V}$量程，分度值为$0.1\mathrm{V}$，示数为$2.4\mathrm{V}$（$\mathrm{L}_1$两端电压$U_1=2.4\mathrm{V}$）。
2. 计算$\mathrm{L}_2$两端电压：根据串联电路电压规律，$\mathrm{L}_2$两端电压$U_2=U-U_1=12\mathrm{V}-2.4\mathrm{V}=9.6\mathrm{V}$，故A、B选项正确。
3. 分析选项C：若$\mathrm{L}_1$灯丝烧断，电路断开，$\mathrm{V}_2$的两端通过$\mathrm{L}_2$连接到电源两极，此时$\mathrm{V}_2$测电源电压，示数变为$12\mathrm{V}$，比原来的$2.4\mathrm{V}$变大，并非变小，故C选项错误。
4. 分析选项D：若$\mathrm{L}_2$短路，电路为$\mathrm{L}_1$的简单电路，$\mathrm{L}_1$两端电压等于电源电压$12\mathrm{V}$，故D选项正确。
【答案】C
【知识点】串联电路电压规律、电压表的使用
【点评】本题考查串联电路的电压特点和电压表的读数，关键是明确两电压表的测量对象及量程判断，故障分析时需注意电压表的示数变化，属于中等难度题。
【难度系数】0.5
4.如图所示的电路中，若闭合开关S，电压表的示数为3 V，电流表$A_1$的示数为0.5 A，电流表$A_2$的示数为0.2 A，则灯$L_2$两端的电压为
3
V，通过灯$L_1$的电流为0.3
A。答案
4.3 0.3
解析
【分析】首先分析电路连接方式：闭合开关S后，灯L₁与L₂并联。电压表V并联在电源两端，测量电源电压；电流表A₁接在干路，测量电路的总电流；电流表A₂与灯L₂串联，测量通过L₂的电流。根据并联电路的电压规律，各支路两端电压等于电源电压，可得出L₂两端电压；再根据并联电路的电流规律，干路电流等于各支路电流之和，即可算出通过L₁的电流。
【解析】1. 求灯L₂两端的电压：由电路可知，L₁与L₂并联，电压表V测电源电压，示数为3V。根据并联电路的电压规律：并联电路各支路两端电压相等，等于电源电压，因此灯L₂两端的电压U₂ = U = 3V。
2. 求通过灯L₁的电流：电流表A₁测干路总电流I = 0.5A，电流表A₂测通过L₂的电流I₂ = 0.2A。根据并联电路的电流规律：干路电流等于各支路电流之和（I = I₁ + I₂），因此通过灯L₁的电流I₁ = I - I₂ = 0.5A - 0.2A = 0.3A。
【答案】3；0.3
【知识点】并联电路电压规律、并联电路电流规律、电表的测量对象判断
【点评】本题考查并联电路的电流、电压规律，解题关键是正确分析电路，明确各电表的测量对象，属于基础电路分析题，难度适中。
【难度系数】0.7
【解析】1. 求灯L₂两端的电压：由电路可知，L₁与L₂并联，电压表V测电源电压，示数为3V。根据并联电路的电压规律：并联电路各支路两端电压相等，等于电源电压，因此灯L₂两端的电压U₂ = U = 3V。
2. 求通过灯L₁的电流：电流表A₁测干路总电流I = 0.5A，电流表A₂测通过L₂的电流I₂ = 0.2A。根据并联电路的电流规律：干路电流等于各支路电流之和（I = I₁ + I₂），因此通过灯L₁的电流I₁ = I - I₂ = 0.5A - 0.2A = 0.3A。
【答案】3；0.3
【知识点】并联电路电压规律、并联电路电流规律、电表的测量对象判断
【点评】本题考查并联电路的电流、电压规律，解题关键是正确分析电路，明确各电表的测量对象，属于基础电路分析题，难度适中。
【难度系数】0.7
