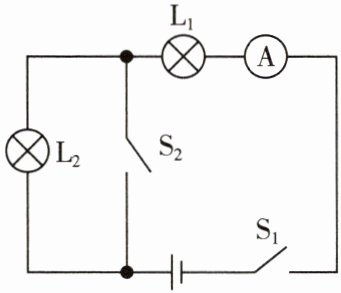

1.如图所示,当开关$\mathrm{S}_1$闭合、$\mathrm{S}_2$断开时,电流表的示数为0.24 A,则通过灯$\mathrm{L}_2$的电流是
0.24
A;当$\mathrm{S}_1$和$\mathrm{S}_2$都闭合时,电流表的示数为0.56 A,则此时通过灯$\mathrm{L}_2$的电流为0
A。答案
1.0.24 2.0
解析
【分析】
要解决这道题，需先分析不同开关状态下的电路结构：当$\mathrm{S}_1$闭合、$\mathrm{S}_2$断开时，$\mathrm{L}_1$与$\mathrm{L}_2$串联，电流表测串联电路的电流；当$\mathrm{S}_1$和$\mathrm{S}_2$都闭合时，$\mathrm{S}_2$会短路$\mathrm{L}_2$，电流不经过$\mathrm{L}_2$。结合串联电路电流规律和短路的特点即可求解。
【解析】
1. 当$\mathrm{S}_1$闭合、$\mathrm{S}_2$断开时，$\mathrm{L}_1$与$\mathrm{L}_2$串联，电流表测量串联电路的电流。根据串联电路的电流规律：串联电路中各处电流相等，已知电流表示数为$0.24\ \mathrm{A}$，因此通过灯$\mathrm{L}_2$的电流等于电流表示数，即$0.24\ \mathrm{A}$。
2. 当$\mathrm{S}_1$和$\mathrm{S}_2$都闭合时，开关$\mathrm{S}_2$与$\mathrm{L}_2$并联，$\mathrm{L}_2$被短路，电流会通过$\mathrm{S}_2$所在的导线，不经过$\mathrm{L}_2$，所以此时通过灯$\mathrm{L}_2$的电流为$0\ \mathrm{A}$。
【答案】
0.24；0
【知识点】
串联电路电流规律、短路现象
【点评】
本题考查串联电路的电流特点和短路的判断，核心是分析开关状态对应的电路连接方式，属于电路基础题，难度较低。
【难度系数】
0.5
要解决这道题，需先分析不同开关状态下的电路结构：当$\mathrm{S}_1$闭合、$\mathrm{S}_2$断开时，$\mathrm{L}_1$与$\mathrm{L}_2$串联，电流表测串联电路的电流；当$\mathrm{S}_1$和$\mathrm{S}_2$都闭合时，$\mathrm{S}_2$会短路$\mathrm{L}_2$，电流不经过$\mathrm{L}_2$。结合串联电路电流规律和短路的特点即可求解。
【解析】
1. 当$\mathrm{S}_1$闭合、$\mathrm{S}_2$断开时，$\mathrm{L}_1$与$\mathrm{L}_2$串联，电流表测量串联电路的电流。根据串联电路的电流规律：串联电路中各处电流相等，已知电流表示数为$0.24\ \mathrm{A}$，因此通过灯$\mathrm{L}_2$的电流等于电流表示数，即$0.24\ \mathrm{A}$。
2. 当$\mathrm{S}_1$和$\mathrm{S}_2$都闭合时，开关$\mathrm{S}_2$与$\mathrm{L}_2$并联，$\mathrm{L}_2$被短路，电流会通过$\mathrm{S}_2$所在的导线，不经过$\mathrm{L}_2$，所以此时通过灯$\mathrm{L}_2$的电流为$0\ \mathrm{A}$。
【答案】
0.24；0
【知识点】
串联电路电流规律、短路现象
【点评】
本题考查串联电路的电流特点和短路的判断，核心是分析开关状态对应的电路连接方式，属于电路基础题，难度较低。
【难度系数】
0.5

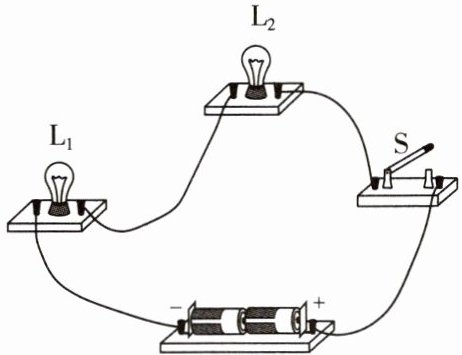

2.如图所示的电路中,闭合开关,一灯较亮,一灯较暗,下列说法正确的是 (
A.通过两灯的电流一样大
B.较暗的灯中电流较大
C.较亮的灯中电流较大
D.条件不足无法判断
A
)A.通过两灯的电流一样大
B.较暗的灯中电流较大
C.较亮的灯中电流较大
D.条件不足无法判断
答案
A
解析
【分析】
要解答本题，首先观察电路图判断两灯的连接方式：电流从电源正极出发，经开关S、L₂、L₁回到电源负极，只有一条电流路径，因此两灯串联。串联电路的核心规律是电流处处相等，而灯泡的亮度由实际功率决定，与电流大小无关，据此分析各选项即可。
【解析】
由电路图可知，闭合开关后，L₁和L₂串联。根据串联电路的电流规律：串联电路中各处的电流大小相等，因此通过两灯的电流一样大，与灯泡的亮度无关（灯泡亮度不同是因为两灯的电阻不同，实际功率P=I²R不同导致）。所以选项A正确，B、C、D错误。
【答案】
A
【知识点】
串联电路电流规律；电路连接判断
【点评】
本题考查串联电路的电流特点，属于基础题，需明确串联电路电流处处相等，灯泡亮度由实际功率决定，避免将亮度与电流大小混淆，难度不大，学生易掌握。
【难度系数】
0.6
要解答本题，首先观察电路图判断两灯的连接方式：电流从电源正极出发，经开关S、L₂、L₁回到电源负极，只有一条电流路径，因此两灯串联。串联电路的核心规律是电流处处相等，而灯泡的亮度由实际功率决定，与电流大小无关，据此分析各选项即可。
【解析】
由电路图可知，闭合开关后，L₁和L₂串联。根据串联电路的电流规律：串联电路中各处的电流大小相等，因此通过两灯的电流一样大，与灯泡的亮度无关（灯泡亮度不同是因为两灯的电阻不同，实际功率P=I²R不同导致）。所以选项A正确，B、C、D错误。
【答案】
A
【知识点】
串联电路电流规律；电路连接判断
【点评】
本题考查串联电路的电流特点，属于基础题，需明确串联电路电流处处相等，灯泡亮度由实际功率决定，避免将亮度与电流大小混淆，难度不大，学生易掌握。
【难度系数】
0.6
3.如图所示的电路,若电流表$\mathrm{A}_1$、$\mathrm{A}_2$都是好的,但当闭合开关以后,$\mathrm{A}_1$的指针向右偏转的角度很大,$\mathrm{A}_2$的指针向右偏转的角度很小,这可能是 (
A.$\mathrm{A}_1$的正、负接线柱接反了
B.$\mathrm{A}_2$的正、负接线柱接反了
C.通过$\mathrm{A}_1$和$\mathrm{A}_2$的电流不相等
D.$\mathrm{A}_2$所接的量程大于$\mathrm{A}_1$所接的量程
D
)A.$\mathrm{A}_1$的正、负接线柱接反了
B.$\mathrm{A}_2$的正、负接线柱接反了
C.通过$\mathrm{A}_1$和$\mathrm{A}_2$的电流不相等
D.$\mathrm{A}_2$所接的量程大于$\mathrm{A}_1$所接的量程
答案
D
解析
【分析】首先观察电路，确定其为串联电路，根据串联电路电流处处相等的特点可先排除电流不相等的选项；再依据电流表的使用规则，正负接线柱接反时指针会反向偏转，题目中两表指针均向右偏转，可排除接线柱接反的选项；最后结合电流表量程的特性：当通过电流表的电流相同时，量程越大，指针偏转角度越小，即可推导得出正确答案。
【解析】由题图可知，电路为串联电路，根据串联电路的电流规律，各处电流大小相等，因此通过电流表$\mathrm{A}_1$和$\mathrm{A}_2$的电流相同，故选项C错误。电流表使用时，电流需从正接线柱流入、负接线柱流出，若正负接线柱接反，指针会向左偏转，而题目中两表指针均向右偏转，说明两表的正负接线柱连接正确，故选项A、B错误。电流表的指针偏转角度与所选量程有关：当通过电流表的电流相同时，量程越小，指针偏转角度越大；量程越大，指针偏转角度越小。题目中$\mathrm{A}_1$指针偏转角度大，$\mathrm{A}_2$指针偏转角度小，说明$\mathrm{A}_1$所选量程小，$\mathrm{A}_2$所选量程大，即$\mathrm{A}_2$所接的量程大于$\mathrm{A}_1$所接的量程，故选项D正确。
【答案】D
【知识点】串联电路电流规律、电流表的使用、电流表量程
【点评】本题结合串联电路特点和电流表的使用规则进行考查，需要学生准确掌握串联电路电流处处相等的规律，以及电流表量程对指针偏转角度的影响，属于基础应用类题目，难度适中。
【难度系数】0.5
【解析】由题图可知，电路为串联电路，根据串联电路的电流规律，各处电流大小相等，因此通过电流表$\mathrm{A}_1$和$\mathrm{A}_2$的电流相同，故选项C错误。电流表使用时，电流需从正接线柱流入、负接线柱流出，若正负接线柱接反，指针会向左偏转，而题目中两表指针均向右偏转，说明两表的正负接线柱连接正确，故选项A、B错误。电流表的指针偏转角度与所选量程有关：当通过电流表的电流相同时，量程越小，指针偏转角度越大；量程越大，指针偏转角度越小。题目中$\mathrm{A}_1$指针偏转角度大，$\mathrm{A}_2$指针偏转角度小，说明$\mathrm{A}_1$所选量程小，$\mathrm{A}_2$所选量程大，即$\mathrm{A}_2$所接的量程大于$\mathrm{A}_1$所接的量程，故选项D正确。
【答案】D
【知识点】串联电路电流规律、电流表的使用、电流表量程
【点评】本题结合串联电路特点和电流表的使用规则进行考查，需要学生准确掌握串联电路电流处处相等的规律，以及电流表量程对指针偏转角度的影响，属于基础应用类题目，难度适中。
【难度系数】0.5

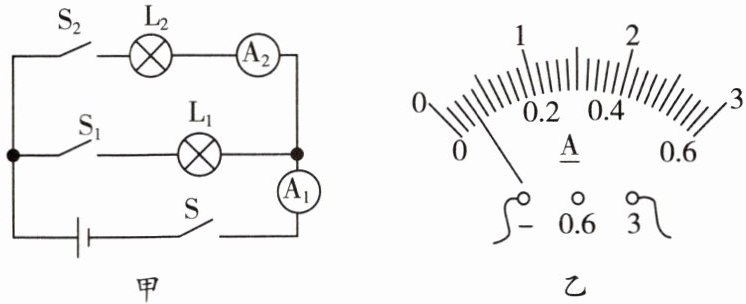

4.在研究并联电路电流特点时,按如图甲所示电路图连接好电路。闭合开关S和S₂,观察电流表示数;再闭合开关S₁,电流表A₁的示数
变大
(填“变大”“变小”或“不变”),电流表A₂的示数不变
(填“变大”“变小”或“不变”)。同时小明观察到电流表A₂的示数如图乙所示,为了使测量更精确,断开开关后,接下来的操作是将电流表“3”接线柱上的线头改接到“0.6”接线柱上
。答案
变大 不变 将电流表“3”接线柱上的线头改接到“0.6”接线柱上
解析
【分析】首先明确电路结构：甲图中，闭合开关S和S₂时，电路为L₂的简单电路，电流表A₁、A₂均测量通过L₂的电流；再闭合开关S₁后，L₁与L₂并联，电流表A₁测量干路总电流，电流表A₂仍测量通过L₂的支路电流。结合并联电路的电流规律和电流表的使用规则分析各电表示数变化，再根据电流表指针偏转情况判断量程选择是否合适。
【解析】1. 电流表A₁的示数变化：闭合S、S₂时，A₁测L₂的电流；再闭合S₁，L₁与L₂并联，干路电流等于各支路电流之和，即A₁的示数为L₁和L₂的电流之和，大于原来仅测L₂的电流，因此A₁示数变大。2. 电流表A₂的示数变化：A₂始终测L₂支路的电流，并联电路中各支路独立工作、互不影响，L₂两端电压不变，电阻不变，根据I=U/R，通过L₂的电流不变，因此A₂示数不变。3. 电流表量程调整：图乙中A₂使用的是0~3A量程，指针偏转角度很小，说明量程选择过大，为使测量更精确，断开开关后，应将电流表“3”接线柱上的线头改接到“0.6”接线柱上，换用0~0.6A量程。
【答案】变大 不变 将电流表“3”接线柱上的线头改接到“0.6”接线柱上
【知识点】并联电路电流规律、电流表的使用
【点评】本题考查并联电路的电流特点和电流表的正确使用，核心是明确开关通断时的电路连接方式及电流表的测量对象，属于电学基础题型，难度适中。
【难度系数】0.5
【解析】1. 电流表A₁的示数变化：闭合S、S₂时，A₁测L₂的电流；再闭合S₁，L₁与L₂并联，干路电流等于各支路电流之和，即A₁的示数为L₁和L₂的电流之和，大于原来仅测L₂的电流，因此A₁示数变大。2. 电流表A₂的示数变化：A₂始终测L₂支路的电流，并联电路中各支路独立工作、互不影响，L₂两端电压不变，电阻不变，根据I=U/R，通过L₂的电流不变，因此A₂示数不变。3. 电流表量程调整：图乙中A₂使用的是0~3A量程，指针偏转角度很小，说明量程选择过大，为使测量更精确，断开开关后，应将电流表“3”接线柱上的线头改接到“0.6”接线柱上，换用0~0.6A量程。
【答案】变大 不变 将电流表“3”接线柱上的线头改接到“0.6”接线柱上
【知识点】并联电路电流规律、电流表的使用
【点评】本题考查并联电路的电流特点和电流表的正确使用，核心是明确开关通断时的电路连接方式及电流表的测量对象，属于电学基础题型，难度适中。
【难度系数】0.5

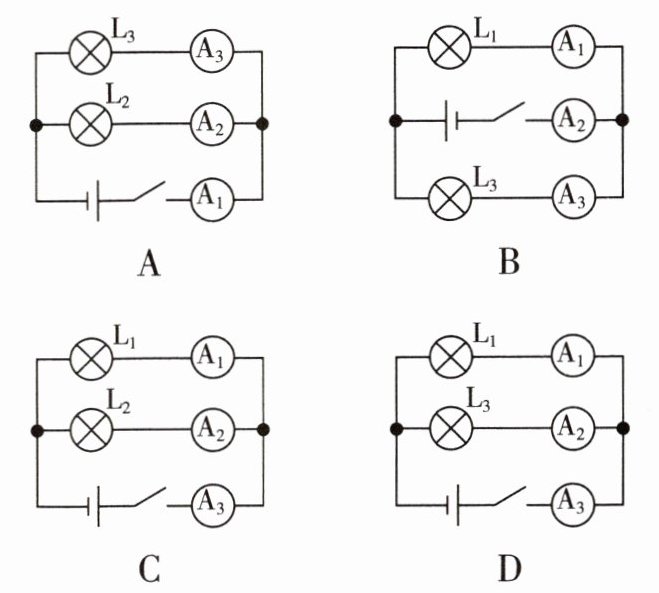

5.小明在探究并联电路的电流规律实验时用了图中的某个电路。已知$\mathrm{L}_1$和$\mathrm{L}_2$规格相同，$\mathrm{L}_3$与$\mathrm{L}_1$规格不同，电流表$\mathrm{A}_1$读数为0.3 A，$\mathrm{A}_2$为0.15 A，$\mathrm{A}_3$为0.45 A。测量时的电路图应是（
D
）答案
D
解析
【分析】要解决此题，需结合并联电路的电流规律（干路电流等于各支路电流之和），先根据电流大小确定干路与支路的电流表，再结合用电器规格判断支路电流是否符合条件。题目中A₁=0.3A、A₂=0.15A、A₃=0.45A，计算得0.3A+0.15A=0.45A，说明A₃是干路电流表，A₁、A₂分别测两条支路电流；同时L₁与L₃规格不同，支路电流应不同，据此分析各选项。
【解析】根据并联电路电流规律：干路电流=各支路电流之和，即I₃=I₁+I₂（I₃为干路电流，I₁、I₂为支路电流）。题目中0.3A+0.15A=0.45A，故A₃是干路电流表，A₁、A₂测支路电流。
对各选项逐一分析：
1. 选项A：A₁在干路，A₂、A₃在支路，需满足I₁=I₂+I₃，但0.3A≠0.15A+0.45A，不符合，排除；
2. 选项B：A₂在干路，A₁、A₃在支路，需满足I₂=I₁+I₃，但0.15A≠0.3A+0.45A，不符合，排除；
3. 选项C：A₃在干路，A₁、A₂在支路，电流关系符合，但支路用电器是L₁和L₂（规格相同），支路电流应相等，而I₁=0.3A≠I₂=0.15A，不符合，排除；
4. 选项D：A₃在干路，A₁测L₁支路电流，A₂测L₃支路电流，电流关系0.45A=0.3A+0.15A，且L₁与L₃规格不同，支路电流不同，符合题目条件。
【答案】D
【知识点】并联电路电流规律、电流表的使用
【点评】本题考查并联电路电流规律的应用，核心是明确电流表的测量对象，结合电流关系和用电器规格分析，需准确判断干路与支路的电流表，避免混淆。
【难度系数】0.5
【解析】根据并联电路电流规律：干路电流=各支路电流之和，即I₃=I₁+I₂（I₃为干路电流，I₁、I₂为支路电流）。题目中0.3A+0.15A=0.45A，故A₃是干路电流表，A₁、A₂测支路电流。
对各选项逐一分析：
1. 选项A：A₁在干路，A₂、A₃在支路，需满足I₁=I₂+I₃，但0.3A≠0.15A+0.45A，不符合，排除；
2. 选项B：A₂在干路，A₁、A₃在支路，需满足I₂=I₁+I₃，但0.15A≠0.3A+0.45A，不符合，排除；
3. 选项C：A₃在干路，A₁、A₂在支路，电流关系符合，但支路用电器是L₁和L₂（规格相同），支路电流应相等，而I₁=0.3A≠I₂=0.15A，不符合，排除；
4. 选项D：A₃在干路，A₁测L₁支路电流，A₂测L₃支路电流，电流关系0.45A=0.3A+0.15A，且L₁与L₃规格不同，支路电流不同，符合题目条件。
【答案】D
【知识点】并联电路电流规律、电流表的使用
【点评】本题考查并联电路电流规律的应用，核心是明确电流表的测量对象，结合电流关系和用电器规格分析，需准确判断干路与支路的电流表，避免混淆。
【难度系数】0.5

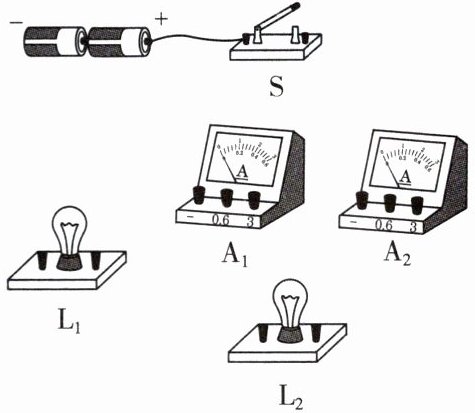

6.已知每盏灯的电流约0.4 A,请用笔画线表示导线将下图所示的实物图连接完整,
要求:①两灯并联,开关控制干路;②电流表A₂测L₂的电流;③电流表A₁测干路电流。
要求:①两灯并联,开关控制干路;②电流表A₂测L₂的电流;③电流表A₁测干路电流。
答案

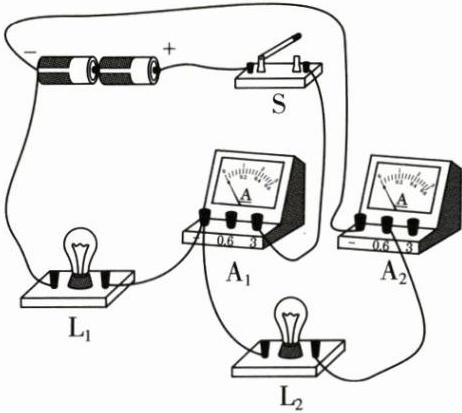

6.如图所示。
解析
【分析】
要完成该实物电路连接，需紧扣题目要求：两灯并联，开关控制干路，电流表A₂测L₂的电流，电流表A₁测干路电流。首先明确电流路径：电源正极→开关S→分为两条支路，一条支路经L₁，另一条支路经A₂和L₂→两条支路汇合后经干路电流表A₁→电源负极。连接时需注意电流表的正负接线柱，电流要从正接线柱流入、负接线柱流出，同时根据每灯电流约0.4A，A₂选0~0.6A量程更合适。
【解析】
1. 从电源正极引出导线连接开关S的一个接线柱，开关S的另一个接线柱作为干路的分支点；
2. 连接L₁支路：将L₁的一个接线柱接开关S的分支点，L₁的另一个接线柱接电流表A₁的正接线柱（0.6接线柱）；
3. 连接L₂支路：将电流表A₂的正接线柱（0.6接线柱）接开关S的分支点，电流表A₂的负接线柱接L₂的一个接线柱，L₂的另一个接线柱接电流表A₁的正接线柱；
4. 最后将电流表A₁的负接线柱连接到电源的负极，完成符合要求的电路连接。
【答案】
如图所示。
【知识点】
并联电路、电流表的使用
【点评】
本题考查并联电路的实物连接及电流表的正确使用，需明确各元件的作用和连接规则，是电路基础操作的典型题型，能巩固学生对并联电路和电流表使用的掌握。
【难度系数】
0.6
要完成该实物电路连接，需紧扣题目要求：两灯并联，开关控制干路，电流表A₂测L₂的电流，电流表A₁测干路电流。首先明确电流路径：电源正极→开关S→分为两条支路，一条支路经L₁，另一条支路经A₂和L₂→两条支路汇合后经干路电流表A₁→电源负极。连接时需注意电流表的正负接线柱，电流要从正接线柱流入、负接线柱流出，同时根据每灯电流约0.4A，A₂选0~0.6A量程更合适。
【解析】
1. 从电源正极引出导线连接开关S的一个接线柱，开关S的另一个接线柱作为干路的分支点；
2. 连接L₁支路：将L₁的一个接线柱接开关S的分支点，L₁的另一个接线柱接电流表A₁的正接线柱（0.6接线柱）；
3. 连接L₂支路：将电流表A₂的正接线柱（0.6接线柱）接开关S的分支点，电流表A₂的负接线柱接L₂的一个接线柱，L₂的另一个接线柱接电流表A₁的正接线柱；
4. 最后将电流表A₁的负接线柱连接到电源的负极，完成符合要求的电路连接。
【答案】
如图所示。
【知识点】
并联电路、电流表的使用
【点评】
本题考查并联电路的实物连接及电流表的正确使用，需明确各元件的作用和连接规则，是电路基础操作的典型题型，能巩固学生对并联电路和电流表使用的掌握。
【难度系数】
0.6
