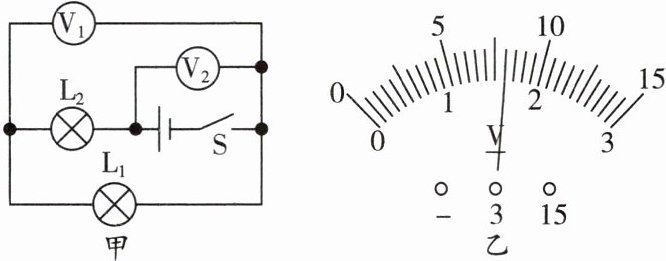

7.在如图甲所示电路中，$\mathrm{L}_1$、$\mathrm{L}_2$
串联
（填“串联”或“并联”）；当闭合开关S后，两个电压表指针偏转情况均如图乙所示，则灯泡$\mathrm{L}_2$两端电压为6.4
V。答案
串联 6.4
解析
【分析】
首先判断电路连接：电流从电源正极出发，依次经过L₂、L₁、开关S回到电源负极，只有一条电流路径，因此L₁、L₂为串联。接着分析电压表：V₂并联在电源两端，测总电压；V₁并联在L₁两端，测L₁的电压。根据串联电路电压规律，总电压大于各部分电压，所以两个电压表指针偏转角度相同时，量程不同（大量程读数是小量程的5倍），需先确定量程再读数，最后计算L₂两端电压。
【解析】
1. 电路连接判断：电流路径唯一，故L₁、L₂串联。
2. 电压表分析：V₂测电源总电压U，V₁测L₁电压U₁，因U＞U₁，两表指针偏转相同，说明V₂用0~15V量程，V₁用0~3V量程。
3. 电压读数：0~3V量程分度值0.1V，U₁=1.6V；0~15V量程分度值0.5V，U=8V。
4. L₂电压计算：根据串联电路电压规律，U₂=U-U₁=8V-1.6V=6.4V。
【答案】
串联；6.4
【知识点】
串联电路电压规律；电压表读数；电路连接判断
【点评】
本题考查串联电路的判断、电压表量程识别与读数，以及串联电压规律的应用，核心是明确指针偏转相同时电压表量程的关系，属于基础应用类题目。
【难度系数】
0.5
首先判断电路连接：电流从电源正极出发，依次经过L₂、L₁、开关S回到电源负极，只有一条电流路径，因此L₁、L₂为串联。接着分析电压表：V₂并联在电源两端，测总电压；V₁并联在L₁两端，测L₁的电压。根据串联电路电压规律，总电压大于各部分电压，所以两个电压表指针偏转角度相同时，量程不同（大量程读数是小量程的5倍），需先确定量程再读数，最后计算L₂两端电压。
【解析】
1. 电路连接判断：电流路径唯一，故L₁、L₂串联。
2. 电压表分析：V₂测电源总电压U，V₁测L₁电压U₁，因U＞U₁，两表指针偏转相同，说明V₂用0~15V量程，V₁用0~3V量程。
3. 电压读数：0~3V量程分度值0.1V，U₁=1.6V；0~15V量程分度值0.5V，U=8V。
4. L₂电压计算：根据串联电路电压规律，U₂=U-U₁=8V-1.6V=6.4V。
【答案】
串联；6.4
【知识点】
串联电路电压规律；电压表读数；电路连接判断
【点评】
本题考查串联电路的判断、电压表量程识别与读数，以及串联电压规律的应用，核心是明确指针偏转相同时电压表量程的关系，属于基础应用类题目。
【难度系数】
0.5

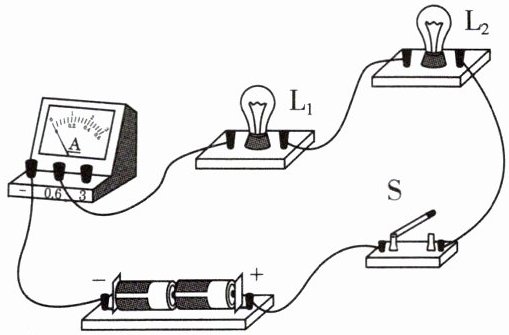

8.如图所示的电路,闭合开关S,电流表示数为零,两个小灯泡不发光。如果是电路中某一处发生了故障,可将电压表逐一
并
联在各电路元件两端进行故障排查。当电压表接在小灯泡$L_1$两端时,其指针发生偏转,则说明小灯泡$L_1$发生了开路
(填“开路”或“短路”)故障。答案
并 开路
解析
【分析】
闭合开关后电流表无示数、两灯不发光，说明电路发生了断路（开路）故障（若为短路，电流表会有示数，至少一个灯发光）。排查断路故障时，需将电压表并联在各电路元件两端：因为电压表内阻极大，当它并联在断路的元件两端时，相当于串联在电路中，此时电路中电流极小，电流表几乎无示数，但电压表会显示接近电源的电压，指针偏转，以此判断断路位置。当电压表接在L₁两端时指针偏转，说明L₁两端能接到电源两极，即L₁处断路，若L₁短路，电压表接其两端示数为0，指针不偏转。
【解析】
1. 电路故障排查：对于断路故障，常用电压表并联在各元件两端检测，利用电压表在断路处显示电源电压的特点判断故障点，故第一空填“并”；
2. 故障判断：电压表接L₁两端时指针偏转，说明L₁处开路（断路），若L₁短路，电压表接其两端无示数，故第二空填“开路”。
【答案】
并 开路
【知识点】
电路故障分析、电压表的使用
【点评】
本题考查利用电压表排查电路断路故障的方法，是电学基础知识点的应用，需掌握电压表的使用规则及断路故障的判断逻辑。
【难度系数】
0.5
闭合开关后电流表无示数、两灯不发光，说明电路发生了断路（开路）故障（若为短路，电流表会有示数，至少一个灯发光）。排查断路故障时，需将电压表并联在各电路元件两端：因为电压表内阻极大，当它并联在断路的元件两端时，相当于串联在电路中，此时电路中电流极小，电流表几乎无示数，但电压表会显示接近电源的电压，指针偏转，以此判断断路位置。当电压表接在L₁两端时指针偏转，说明L₁两端能接到电源两极，即L₁处断路，若L₁短路，电压表接其两端示数为0，指针不偏转。
【解析】
1. 电路故障排查：对于断路故障，常用电压表并联在各元件两端检测，利用电压表在断路处显示电源电压的特点判断故障点，故第一空填“并”；
2. 故障判断：电压表接L₁两端时指针偏转，说明L₁处开路（断路），若L₁短路，电压表接其两端无示数，故第二空填“开路”。
【答案】
并 开路
【知识点】
电路故障分析、电压表的使用
【点评】
本题考查利用电压表排查电路断路故障的方法，是电学基础知识点的应用，需掌握电压表的使用规则及断路故障的判断逻辑。
【难度系数】
0.5

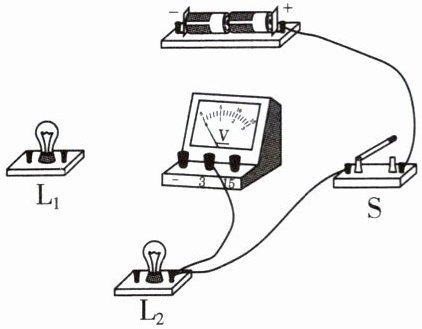

9.请用笔画线表示导线把如图所示实物电路按要求连接完整。要求:两灯串联,电压表只测$\mathrm{L}_2$灯两端的电压,开关控制整个电路,导线不能交叉。
答案

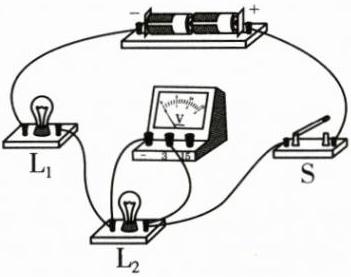

9.如图所示。
解析
【分析】要完成该电路，需满足三个要求：两灯串联、电压表测$\mathrm{L}_2$电压、开关控制整个电路。首先，串联电路的电流路径为电源正极→开关→用电器→电源负极，需将$\mathrm{L}_1$、$\mathrm{L}_2$依次串联接入电路；其次，电压表测$\mathrm{L}_2$电压，需并联在$\mathrm{L}_2$两端，且电流从电压表正接线柱流入、负接线柱流出，结合两节干电池总电压为3V，选择0~3V量程；最后确保导线不交叉，开关在干路控制整个电路。
【解析】1. 连接串联主电路：从电源正极出发，连接开关$\mathrm{S}$的一个接线柱，开关$\mathrm{S}$的另一接线柱连接$\mathrm{L}_2$的一个接线柱；$\mathrm{L}_2$的另一个接线柱连接$\mathrm{L}_1$的一个接线柱；$\mathrm{L}_1$的另一个接线柱连接电源负极，形成串联电路，开关控制整个电路。2. 连接电压表：将电压表的“3”接线柱（正接线柱）接在$\mathrm{L}_2$靠近开关的接线柱，电压表的“-”接线柱接在$\mathrm{L}_2$靠近$\mathrm{L}_1$的接线柱，此时电压表并联在$\mathrm{L}_2$两端，测$\mathrm{L}_2$的电压，且正负接线柱连接正确，导线无交叉。
【答案】
【知识点】串联电路连接、电压表的使用
【点评】本题考查串联电路的连接和电压表的使用规则，属于初中物理基础电路题，需掌握串联电路的电流路径和电压表的正确连接方法，难度适中。
【难度系数】0.6
【解析】1. 连接串联主电路：从电源正极出发，连接开关$\mathrm{S}$的一个接线柱，开关$\mathrm{S}$的另一接线柱连接$\mathrm{L}_2$的一个接线柱；$\mathrm{L}_2$的另一个接线柱连接$\mathrm{L}_1$的一个接线柱；$\mathrm{L}_1$的另一个接线柱连接电源负极，形成串联电路，开关控制整个电路。2. 连接电压表：将电压表的“3”接线柱（正接线柱）接在$\mathrm{L}_2$靠近开关的接线柱，电压表的“-”接线柱接在$\mathrm{L}_2$靠近$\mathrm{L}_1$的接线柱，此时电压表并联在$\mathrm{L}_2$两端，测$\mathrm{L}_2$的电压，且正负接线柱连接正确，导线无交叉。
【答案】
【知识点】串联电路连接、电压表的使用
【点评】本题考查串联电路的连接和电压表的使用规则，属于初中物理基础电路题，需掌握串联电路的电流路径和电压表的正确连接方法，难度适中。
【难度系数】0.6

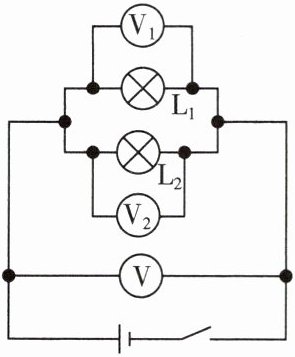

10.如图所示电路中,闭合开关后,若电压表V₁的示数为2.6 V,则电压表V₂的示数为
2.6
V,电压表V的示数为2.6
V。答案
2.6 2.6
解析
【分析】
首先判断电路连接方式，明确L₁与L₂为并联关系；再确定各电压表的测量对象：电压表V₁测L₁两端电压，电压表V₂测L₂两端电压，电压表V测电源电压；最后依据并联电路的电压规律推导结果。
【解析】
由电路图可知，灯泡L₁与L₂并联。电压表V₁并联在L₁两端，测L₁两端的电压；电压表V₂并联在L₂两端，测L₂两端的电压；电压表V并联在电源两端，测电源两端的电压。根据并联电路的电压特点：并联电路中各支路两端的电压相等，且等于电源电压，因此U_V2 = U_L2 = U_L1 = U_V1 = 2.6V，U_V = U_L1 = 2.6V。
【答案】
2.6；2.6
【知识点】
并联电路电压规律、电压表的使用
【点评】
本题考查并联电路的电压规律，核心是正确判断电压表的测量对象，属于基础电路分析题，难度较低。
【难度系数】
0.3
首先判断电路连接方式，明确L₁与L₂为并联关系；再确定各电压表的测量对象：电压表V₁测L₁两端电压，电压表V₂测L₂两端电压，电压表V测电源电压；最后依据并联电路的电压规律推导结果。
【解析】
由电路图可知，灯泡L₁与L₂并联。电压表V₁并联在L₁两端，测L₁两端的电压；电压表V₂并联在L₂两端，测L₂两端的电压；电压表V并联在电源两端，测电源两端的电压。根据并联电路的电压特点：并联电路中各支路两端的电压相等，且等于电源电压，因此U_V2 = U_L2 = U_L1 = U_V1 = 2.6V，U_V = U_L1 = 2.6V。
【答案】
2.6；2.6
【知识点】
并联电路电压规律、电压表的使用
【点评】
本题考查并联电路的电压规律，核心是正确判断电压表的测量对象，属于基础电路分析题，难度较低。
【难度系数】
0.3

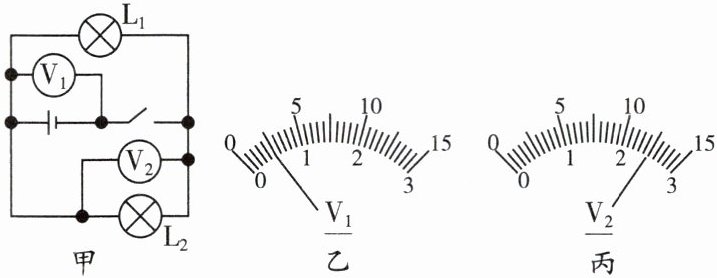

11.如图甲是测量电压的电路图,闭合开关后,两个电表的指示情况如图乙、丙所示,则$L_1$两端的电压是
2.5
V,电源电压是2.5
V。答案
2.5 2.5
解析
【分析】首先分析电路：图甲中L₁与L₂串联，电压表V₁测L₁两端电压，电压表V₂测电源电压。根据串联电路电压规律，电源电压等于各部分电路两端电压之和，需结合电压表的量程和指针位置读取示数，进而求出L₁两端电压和电源电压。
【解析】
1. 确定电路连接与测量对象：由图甲可知，L₁、L₂串联，V₁并联在L₁两端，测L₁的电压；V₂并联在电源两端，测电源电压。
2. 读取电压表示数：观察图乙（V₁）和图丙（V₂），两电压表量程相同，指针位置对应的示数均为2.5V。
3. 结合串联电路规律：电源电压等于V₂的示数，即2.5V；L₁两端电压等于V₁的示数，即2.5V。
【答案】2.5；2.5
【知识点】串联电路电压规律、电压表的使用
【点评】本题主要考查串联电路的电压特点和电压表的读数，需明确电压表测量对象，掌握读数方法，难度不大。
【难度系数】0.5
【解析】
1. 确定电路连接与测量对象：由图甲可知，L₁、L₂串联，V₁并联在L₁两端，测L₁的电压；V₂并联在电源两端，测电源电压。
2. 读取电压表示数：观察图乙（V₁）和图丙（V₂），两电压表量程相同，指针位置对应的示数均为2.5V。
3. 结合串联电路规律：电源电压等于V₂的示数，即2.5V；L₁两端电压等于V₁的示数，即2.5V。
【答案】2.5；2.5
【知识点】串联电路电压规律、电压表的使用
【点评】本题主要考查串联电路的电压特点和电压表的读数，需明确电压表测量对象，掌握读数方法，难度不大。
【难度系数】0.5

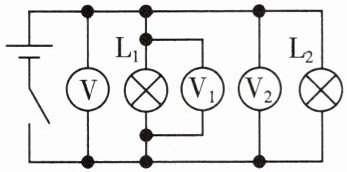

12.如图所示电路，$\mathrm{L}_1$和$\mathrm{L}_2$的规格不同。开关闭合，灯均发光且$\mathrm{L}_1$比$\mathrm{L}_2$亮，则下列说法正确的是（
A.电压表$\mathrm{V}$示数大于电压表$\mathrm{V}_1$示数
B.电压表$\mathrm{V}_1$示数小于电压表$\mathrm{V}_2$示数
C.电压表$\mathrm{V}_1$示数大于电压表$\mathrm{V}_2$示数
D.电压表$\mathrm{V}$的示数等于电压表$\mathrm{V}_2$的示数
D
）A.电压表$\mathrm{V}$示数大于电压表$\mathrm{V}_1$示数
B.电压表$\mathrm{V}_1$示数小于电压表$\mathrm{V}_2$示数
C.电压表$\mathrm{V}_1$示数大于电压表$\mathrm{V}_2$示数
D.电压表$\mathrm{V}$的示数等于电压表$\mathrm{V}_2$的示数
答案
D
解析
【分析】首先分析电路连接方式，明确L₁与L₂为并联；再确定各电压表的测量对象：电压表V测电源电压，V₁测L₁两端电压，V₂测L₂两端电压；最后根据并联电路的电压规律判断各选项的正误。
【解析】1. 电路分析：电流从电源正极流出，经开关后分为两条支路，分别通过L₁和L₂，再汇合回到电源负极，因此L₁和L₂并联。2. 电压表测量对象：电压表V并联在电源两端，测量电源电压；电压表V₁并联在L₁两端，测量L₁两端的电压；电压表V₂并联在L₂两端，测量L₂两端的电压。3. 并联电路电压规律：并联电路中各支路两端的电压相等，且等于电源电压，即$ U = U_1 = U_2 $。由此可知，电压表V的示数等于V₁的示数，也等于V₂的示数。对选项逐一判断：A选项中V示数大于V₁示数，错误；B选项中V₁示数小于V₂示数，错误；C选项中V₁示数大于V₂示数，错误；D选项中V的示数等于V₂的示数，正确。
【答案】D
【知识点】并联电路电压规律、电压表的使用
【点评】本题考查并联电路的电压规律，核心是正确判断电压表的测量对象，属于基础电路分析题，需掌握电路串并联的判断方法和电压表的使用规则。
【难度系数】0.7
【解析】1. 电路分析：电流从电源正极流出，经开关后分为两条支路，分别通过L₁和L₂，再汇合回到电源负极，因此L₁和L₂并联。2. 电压表测量对象：电压表V并联在电源两端，测量电源电压；电压表V₁并联在L₁两端，测量L₁两端的电压；电压表V₂并联在L₂两端，测量L₂两端的电压。3. 并联电路电压规律：并联电路中各支路两端的电压相等，且等于电源电压，即$ U = U_1 = U_2 $。由此可知，电压表V的示数等于V₁的示数，也等于V₂的示数。对选项逐一判断：A选项中V示数大于V₁示数，错误；B选项中V₁示数小于V₂示数，错误；C选项中V₁示数大于V₂示数，错误；D选项中V的示数等于V₂的示数，正确。
【答案】D
【知识点】并联电路电压规律、电压表的使用
【点评】本题考查并联电路的电压规律，核心是正确判断电压表的测量对象，属于基础电路分析题，需掌握电路串并联的判断方法和电压表的使用规则。
【难度系数】0.7
