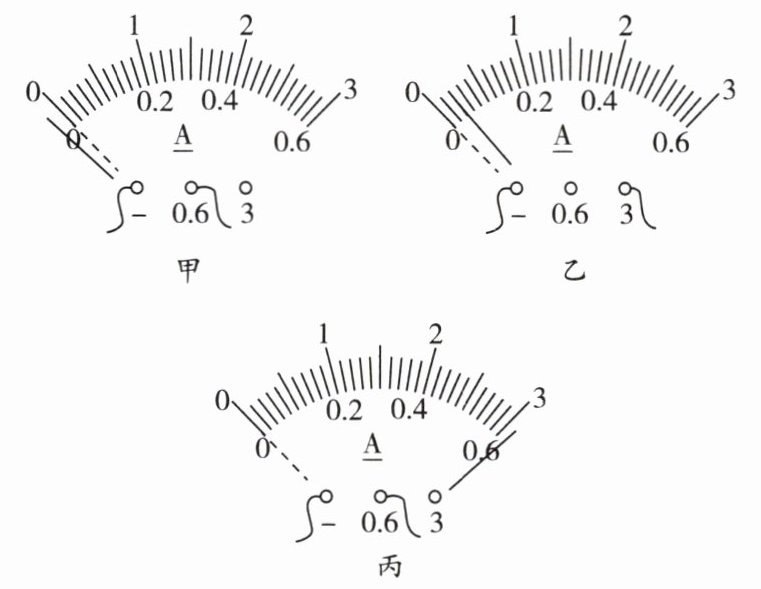

1.三位同学在做“用电流表测电流”的分组实验中,闭合开关前,他们的电流表指针均指在零刻度线处。当闭合开关试触时,发现电流表指针摆动分别出现了如图甲、乙、丙所示的三种情况,请分析他们在电流表的使用上分别存在什么问题,把它们分别写在下面的横线上。
(1)甲的问题:
(2)乙的问题:
(3)丙的问题:
(1)甲的问题:
电流表的正负接线柱接反
。(2)乙的问题:
电流表选择的量程太大
。(3)丙的问题:
电流表选择的量程太小
。答案
1.(1)电流表的正负接线柱接反 (2)电流表选择的量程太大 (3)电流表选择的量程太小
解析
【分析】
要判断电流表使用的问题，需牢记电流表的正确使用规则：电流应从正接线柱流入、负接线柱流出；需选择合适的量程，被测电流不能超过电流表的量程，且量程选择要使指针偏转角度适中。观察三图：甲图指针反向偏转，乙图指针偏转角度过小，丙图指针偏转超过量程最大值，据此分别分析问题。
【解析】
(1) 甲图中，电流表指针反向摆动，说明电流从负接线柱流入、正接线柱流出，即正负接线柱接反了；
(2) 乙图中，电流表选用0~3A量程，指针偏转角度很小，说明所选量程太大，测量误差较大；
(3) 丙图中，电流表选用0~0.6A量程，指针偏转超过0.6A，说明所选量程太小，被测电流超过电流表的量程。
【答案】
(1) 电流表的正负接线柱接反
(2) 电流表选择的量程太大
(3) 电流表选择的量程太小
【知识点】
电流表的使用；量程选择
【点评】
本题考查电流表的正确使用，是电学实验的基础操作，需掌握电流表接线和量程选择的核心要点，属于基础题型，难度较低。
【难度系数】
0.7
要判断电流表使用的问题，需牢记电流表的正确使用规则：电流应从正接线柱流入、负接线柱流出；需选择合适的量程，被测电流不能超过电流表的量程，且量程选择要使指针偏转角度适中。观察三图：甲图指针反向偏转，乙图指针偏转角度过小，丙图指针偏转超过量程最大值，据此分别分析问题。
【解析】
(1) 甲图中，电流表指针反向摆动，说明电流从负接线柱流入、正接线柱流出，即正负接线柱接反了；
(2) 乙图中，电流表选用0~3A量程，指针偏转角度很小，说明所选量程太大，测量误差较大；
(3) 丙图中，电流表选用0~0.6A量程，指针偏转超过0.6A，说明所选量程太小，被测电流超过电流表的量程。
【答案】
(1) 电流表的正负接线柱接反
(2) 电流表选择的量程太大
(3) 电流表选择的量程太小
【知识点】
电流表的使用；量程选择
【点评】
本题考查电流表的正确使用，是电学实验的基础操作，需掌握电流表接线和量程选择的核心要点，属于基础题型，难度较低。
【难度系数】
0.7
2.在“用电流表测电流”的实验中。
(1)小明拿到电流表时发现指针指在零刻度线的左边,这时他需要对电流表进行
(2)连接电路时,开关应处于

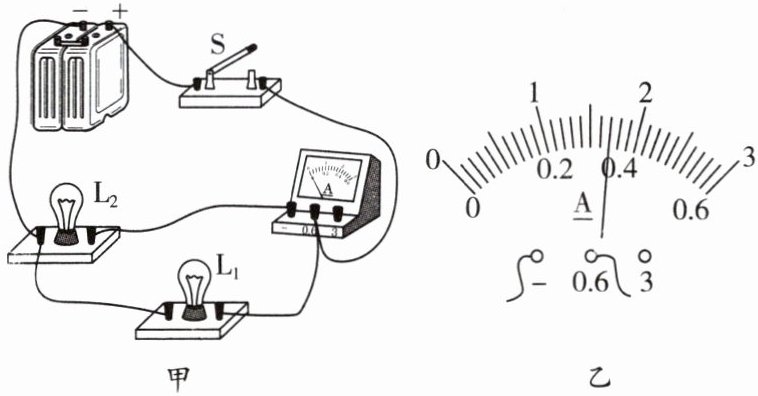

(3)小明同学连接的电路如图甲所示,电流表测的是灯
(1)小明拿到电流表时发现指针指在零刻度线的左边,这时他需要对电流表进行
调零
。(2)连接电路时,开关应处于
断开
状态,在不能事先估计电流大小的情况下,应连接电流表的大
(填“大”或“小”)量程,再迅速闭合和断开开关进行试触
,用以正确选择电流表的量程。(3)小明同学连接的电路如图甲所示,电流表测的是灯
L2
的电流。闭合开关后,电流表示数如图乙所示,则通过该灯的电流是0.34
A。答案
2.(1)调零 (2)断开 大 试触 (3)L2 0.34
解析
【分析】
本题围绕“用电流表测电流”的实验展开，需结合电流表的使用规则、电路连接要求及电流读数方法逐一分析：
1. 电流表使用前需确认指针是否对准零刻度线，若未对准需进行调零；
2. 连接电路时开关的状态、量程选择及试触操作是电路连接的基础要求；
3. 分析图甲电路确定电流表测量对象，结合图乙电流表的量程和分度值读取电流值。
【解析】
(1) 电流表使用前指针指在零刻度线左侧，需对电流表进行调零（校零）操作，使指针对准零刻度线。
(2) 连接电路时，为防止短路损坏元件，开关应处于断开状态；无法估计电流大小时，应先连接电流表的大量程，再通过迅速闭合、断开开关的试触操作，判断电流大小以选择合适量程。
(3) 由图甲可知，电流表与灯L2串联，因此电流表测的是L2的电流；图乙中电流表选用0~0.6A量程，分度值为0.02A，指针指向0.34A位置，故通过该灯的电流为0.34A。
【答案】
(1)调零 (2)断开；大；试触 (3)L2；0.34
【知识点】
电流表的使用；电路连接；电流的测量
【点评】
本题为电流表使用的基础实验题，考查实验操作的基本规则和读数方法，知识点均为实验中的核心基础内容，难度较低，是学生需掌握的常规实验考点。
【难度系数】
0.8
本题围绕“用电流表测电流”的实验展开，需结合电流表的使用规则、电路连接要求及电流读数方法逐一分析：
1. 电流表使用前需确认指针是否对准零刻度线，若未对准需进行调零；
2. 连接电路时开关的状态、量程选择及试触操作是电路连接的基础要求；
3. 分析图甲电路确定电流表测量对象，结合图乙电流表的量程和分度值读取电流值。
【解析】
(1) 电流表使用前指针指在零刻度线左侧，需对电流表进行调零（校零）操作，使指针对准零刻度线。
(2) 连接电路时，为防止短路损坏元件，开关应处于断开状态；无法估计电流大小时，应先连接电流表的大量程，再通过迅速闭合、断开开关的试触操作，判断电流大小以选择合适量程。
(3) 由图甲可知，电流表与灯L2串联，因此电流表测的是L2的电流；图乙中电流表选用0~0.6A量程，分度值为0.02A，指针指向0.34A位置，故通过该灯的电流为0.34A。
【答案】
(1)调零 (2)断开；大；试触 (3)L2；0.34
【知识点】
电流表的使用；电路连接；电流的测量
【点评】
本题为电流表使用的基础实验题，考查实验操作的基本规则和读数方法，知识点均为实验中的核心基础内容，难度较低，是学生需掌握的常规实验考点。
【难度系数】
0.8

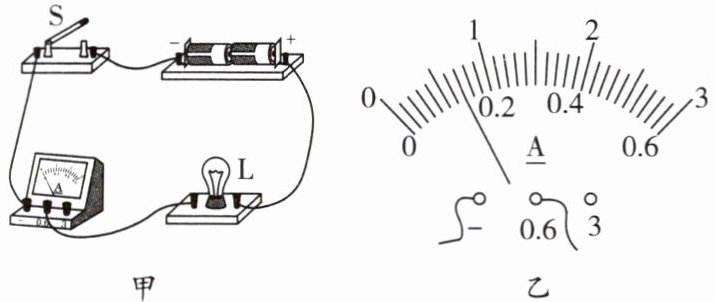

3.如图甲所示,小华使用电流表来测通过小灯泡的电流。
(1)电路连接完成后,要对电路进行检查后再闭合开关,请你提出其中一项需要检查的内容:
(2)小华思考,如果电流表接在电源与小灯泡之间,电流表的示数是多少呢?于是,他先
(1)电路连接完成后,要对电路进行检查后再闭合开关,请你提出其中一项需要检查的内容:
电流表正负接线柱是否连接正确
。闭合开关,电流表的示数如图乙所示,测得的电流为0.14
A。(2)小华思考,如果电流表接在电源与小灯泡之间,电流表的示数是多少呢?于是,他先
断开开关
,然后把电流表接在电源与小灯泡之间,检查无误后,闭合开关,发现电流表示数与图乙所示相同,说明流入小灯泡的电流与流出小灯泡的电流大小相等
。若将电流表接在电源与开关之间,请你判断,闭合开关后,电流表的示数为0.14
A。答案
3.(1)电流表正负接线柱是否连接正确 0.14 (2)断开开关 相等 0.14
解析
【分析】
首先，对于(1)，闭合开关前需检查电路，常见检查内容包括电流表正负接线柱是否接反、开关是否断开等；读取电流表示数时，要先确定电流表量程和分度值，再根据指针位置读数。对于(2)，更换电流表位置时必须先断开开关，防止电路异常；串联电路的电流特点是各处电流相等，因此电流表在串联电路不同位置的示数相同。
【解析】
(1) 闭合开关前，需检查电流表正负接线柱是否连接正确（合理即可）；由图乙可知，电流表选用0~0.6A量程，分度值为0.02A，指针指向0.14A位置，故测得电流为0.14A。
(2) 更换电流表位置时，应先断开开关，避免操作时电路导通；串联电路中各处电流相等，因此将电流表接在电源与小灯泡之间，或接在电源与开关之间，闭合开关后电流表示数均为0.14A。
【答案】
(1) 电流表正负接线柱是否连接正确；0.14 (2) 断开开关；相等；0.14
【知识点】
电流表的使用；串联电路的电流特点
【点评】
本题考查电流表的使用及串联电路电流的特点，属于基础题，需掌握电流表读数方法和串联电路电流规律。
【难度系数】
0.7
首先，对于(1)，闭合开关前需检查电路，常见检查内容包括电流表正负接线柱是否接反、开关是否断开等；读取电流表示数时，要先确定电流表量程和分度值，再根据指针位置读数。对于(2)，更换电流表位置时必须先断开开关，防止电路异常；串联电路的电流特点是各处电流相等，因此电流表在串联电路不同位置的示数相同。
【解析】
(1) 闭合开关前，需检查电流表正负接线柱是否连接正确（合理即可）；由图乙可知，电流表选用0~0.6A量程，分度值为0.02A，指针指向0.14A位置，故测得电流为0.14A。
(2) 更换电流表位置时，应先断开开关，避免操作时电路导通；串联电路中各处电流相等，因此将电流表接在电源与小灯泡之间，或接在电源与开关之间，闭合开关后电流表示数均为0.14A。
【答案】
(1) 电流表正负接线柱是否连接正确；0.14 (2) 断开开关；相等；0.14
【知识点】
电流表的使用；串联电路的电流特点
【点评】
本题考查电流表的使用及串联电路电流的特点，属于基础题，需掌握电流表读数方法和串联电路电流规律。
【难度系数】
0.7
