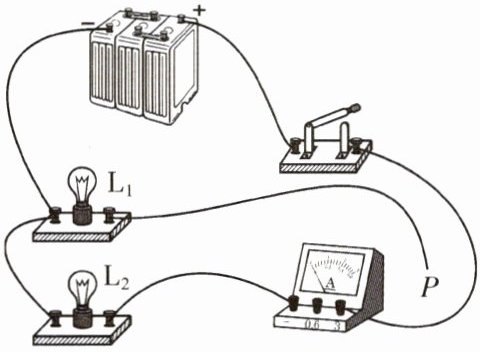

2.如图所示，灯$\mathrm{L}_1$、$\mathrm{L}_2$并联，现要测$\mathrm{L}_2$支路中的电流，线头P应与电流表标“”的接线柱相连；若要测$\mathrm{L}_1$与$\mathrm{L}_2$并联后的干路电流，线头P应与电流表标“”的接线柱相连。（两空均填“-”“0.6”或“3”）

2.3 -

【分析】要解决此题，需掌握电流表的使用规则：电流表必须串联在被测电路中，且电流要从电流表的正接线柱流入，负接线柱流出。已知灯$\mathrm{L}_1$、$\mathrm{L}_2$并联，测支路电流时电流表需串联在对应支路，测干路电流时电流表需串联在干路，结合电流方向分析接线柱的连接即可。
【解析】1. 测$\mathrm{L}_2$支路电流：电流表需串联在$\mathrm{L}_2$所在支路，电流从电源正极流出，经开关后到线头$\mathrm{P}$，需流入电流表的正接线柱，再经电流表后流入$\mathrm{L}_2$回到电源负极，因此线头$\mathrm{P}$应接电流表的正接线柱“3”；2. 测干路电流：电流表需串联在干路，总电流经开关后到线头$\mathrm{P}$，需流入电流表的负接线柱，经电流表后分成两路分别流入$\mathrm{L}_1$、$\mathrm{L}_2$，再回到电源负极，因此线头$\mathrm{P}$应接电流表的“-”接线柱。
【答案】3；-
【知识点】电流表的使用、并联电路的电流特点
【点评】本题考查电流表的正确使用，需结合串联电路的电流路径，明确电流表的接线规则，是基础电路题。
【难度系数】0.5

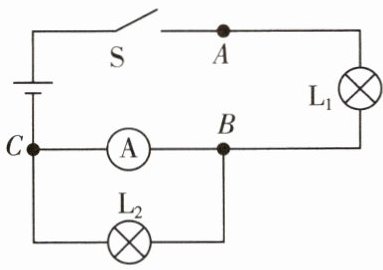

3.如图所示,灯$L_1$和灯$L_2$串联在电路中,小王想用电流表测量串联电路中的电流,他将电流表接在B、C两点之间,闭合开关后将出现的情况是 ()


A.灯$L_1$、$L_2$均不亮,电流表无示数
B.灯$L_1$、$L_2$均亮,电流表有示数
C.灯$L_1$亮、$L_2$不亮,电流表有示数
D.灯$L_2$亮、$L_1$不亮,电流表有示数

3.C

【分析】要解决此题，需明确电流表相当于导线，当电流表接在B、C两点间时，会短路与其并联的灯L₂。解题时先梳理电流路径，判断被短路的用电器，再分析剩余用电器的工作状态和电流表的示数情况。
【解析】闭合开关后，电流从电源正极流出，经开关S、A点、灯L₁到达B点；由于电流表接在B、C两点间，电流表相当于导线，电流会优先通过电流表直接回到电源负极，不会经过灯L₂，因此灯L₂被短路，不发光；电流经电流表回到电源负极，灯L₁中有电流通过，会发光，电流表有电流通过，有示数。所以出现的情况是灯L₁亮、L₂不亮，电流表有示数。
【答案】C
【知识点】电路短路、电流表的使用
【点评】本题考查电路短路的判断，核心是理解电流表的特性（相当于导线），能准确分析电流路径，判断各用电器的工作状态，属于基础电路分析题。
【难度系数】0.5

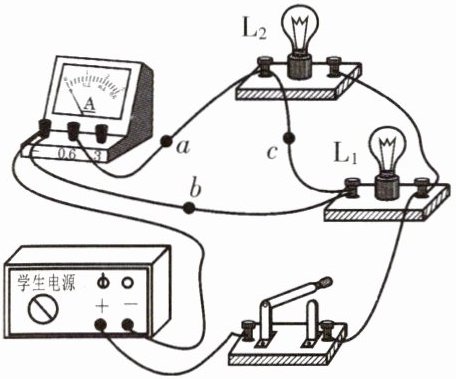

4.如图所示是小明在练习测量电流时连接的电路,电路的连接存在错误,下列操作及说法正确的是 ()


A.撤掉导线a,电流表测量的是干路电路的电流
B.撤掉导线a,电流表测量的是小灯泡$\mathrm{L}_1$的电流
C.撤掉导线b,电流表测量的是小灯泡$\mathrm{L}_2$的电流
D.撤掉导线c,电流表测量的是小灯泡$\mathrm{L}_2$的电流

4.D

【分析】要判断撤掉某根导线后电流表的测量对象，需先明确各导线连接的电路节点，再梳理电流路径，确定电流表串联的用电器支路。首先明确：导线a连接电流表与$\mathrm{L}_2$左端，导线b连接$\mathrm{L}_1$左端与电源负极，导线c连接$\mathrm{L}_2$左端与$\mathrm{L}_1$左端。通过分析撤掉不同导线后的电流走向，即可判断电流表的测量对象。
【解析】
选项A：撤掉导线a后，电流仅经电源→开关→$\mathrm{L}_1$→导线b→电源负极，电流表未接入电路，无法测量干路电流，A错误。
选项B：撤掉导线a后，电流表未接入电路，无法测量$\mathrm{L}_1$的电流，B错误。
选项C：撤掉导线b后，电流分为两路，一路经$\mathrm{L}_1$，一路经$\mathrm{L}_2$，汇合后经电流表回到电源负极，电流表在干路，测量干路电流，不是$\mathrm{L}_2$的电流，C错误。
选项D：撤掉导线c后，$\mathrm{L}_1$的电流路径为电源→开关→$\mathrm{L}_1$→导线b→电源负极；$\mathrm{L}_2$的电流路径为电源→开关→$\mathrm{L}_2$→导线a→电流表→电源负极，电流表与$\mathrm{L}_2$串联，测量$\mathrm{L}_2$的电流，D正确。
【答案】D
【知识点】并联电路电流测量、电流表的使用
【点评】本题考查电流表的正确使用，核心是分析撤去导线后的电路结构，明确电流表串联的位置，判断其测量的是哪部分电路的电流，需理清电流走向，避免混淆支路与干路。
【难度系数】0.5

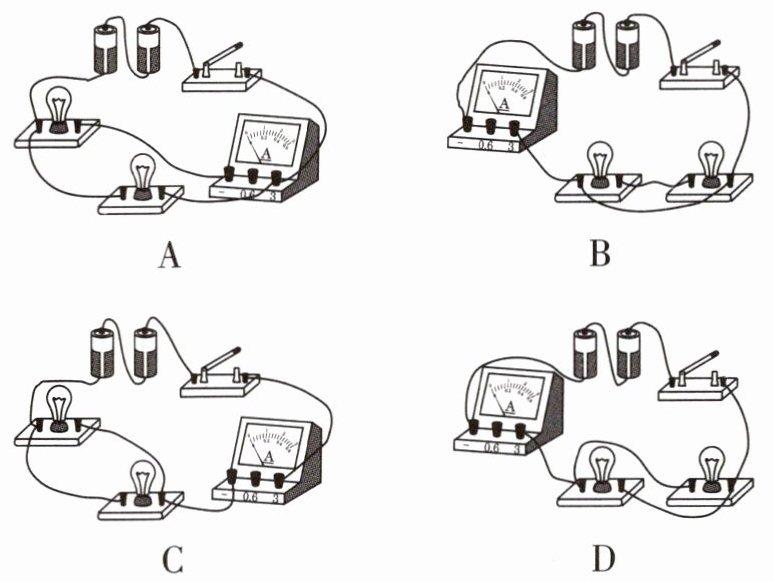

5.如图所示的电路,最有可能损坏电流表的是（）

5.B

【分析】要判断哪个电路最可能损坏电流表，需依据电流表的使用规则：电流表必须串联在电路中，绝对不允许不经过用电器直接接在电源两端，否则会造成电源短路，电路电流过大，损坏电流表。我们逐一分析各选项的电路连接情况，判断是否存在短路问题。
【解析】
选项A：两个灯泡与电流表串联，电流表正常测量电路电流，无短路情况，不会损坏电流表；
选项B：电流表直接并联在电源两端，未经过任何用电器，形成电源短路，电路中电流会极大，最容易损坏电流表；
选项C：两个灯泡与电流表串联，电流表正常工作，无短路，不会损坏；
选项D：电流表与其中一个灯泡并联，该灯泡被短路，电流表仅测量另一个灯泡的电流，未造成电源短路，不会损坏电流表。
【答案】B
【知识点】电流表的使用、电路短路
【点评】本题考查电流表的正确使用，核心是明确电流表不能直接接在电源两端，需掌握电路连接的判断方法，区分正常通路与短路的情况。
【难度系数】0.3

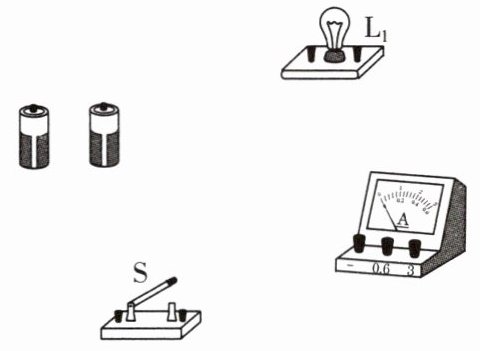

6.请用笔画线表示导线,将图中的电路元件连接起来。要求:闭合开关,小灯泡能够发光并且电流表能够测出流过小灯泡的电流。流过小灯泡的电流约为0.3 A。

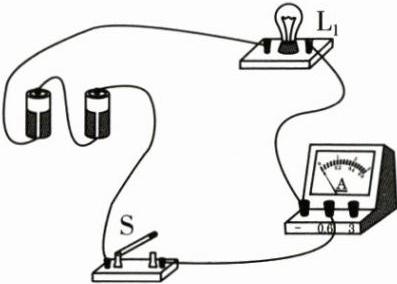

6.如图所示。

【分析】
要完成电路连接，需满足闭合开关后小灯泡发光、电流表测小灯泡电流，且电流约0.3A。首先电流表需与小灯泡串联，根据电流大小选择0~0.6A量程；其次电路要形成闭合回路，元件按电源、开关、电流表、小灯泡的顺序串联，同时注意电流表正负接线柱需“正进负出”。
【解析】
1. 将两节干电池串联（一节电池正极接另一节负极）组成电源；
2. 从电源一端引出导线，连接开关的一个接线柱，开关另一个接线柱连接电流表的“0.6”接线柱（因电流约0.3A，选0~0.6A量程）；
3. 电流表的“-”接线柱连接小灯泡的一个接线柱；
4. 小灯泡的另一个接线柱连接电源另一端，形成完整串联电路，闭合开关后电流路径为：电源正极→开关→电流表→小灯泡→电源负极，满足题目要求。
【答案】
如图所示。

【知识点】
串联电路连接、电流表使用
【点评】
本题考查基础电路连接，需掌握电流表使用规则和串联电路连接方法，属于对基本电路操作的考查。
【难度系数】
0.6
