一、填空题和作图题

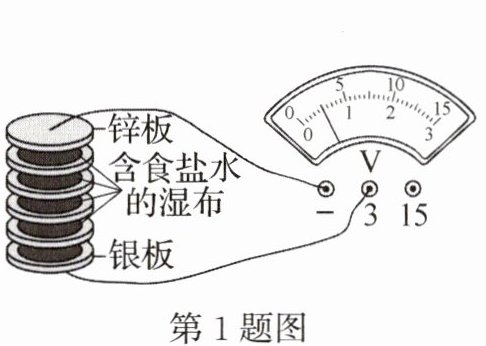

1. 意大利人伏打发明了最早的电池——伏打电堆，小明同学仿造了一个伏打电堆，并用电压表测量其电压，如图所示。此电池的正极是（选填“锌板”或“银板”），伏打电堆在使用时将能转化为能。
1. 意大利人伏打发明了最早的电池——伏打电堆，小明同学仿造了一个伏打电堆，并用电压表测量其电压，如图所示。此电池的正极是（选填“锌板”或“银板”），伏打电堆在使用时将能转化为能。
答案
银板；化学能；电能。
解析
【分析】
首先，判断伏打电堆的正极需依据电压表的使用规则：电压表的正接线柱连接电源正极，负接线柱连接电源负极，电流从正接线柱流入、负接线柱流出时指针正向偏转，据此确定正极；其次，伏打电堆属于化学电源，工作时消耗化学能、获得电能，据此分析能量转化形式。
【解析】
1. 确定正极：电压表使用时，电流从正接线柱流入、负接线柱流出，指针正向偏转，因此与电压表正接线柱相连的电极为正极。结合伏打电堆的结构，银板连接电压表正接线柱，故正极是银板；
2. 能量转化：伏打电堆是化学电源，工作过程中消耗内部储存的化学能，转化为电能对外供电，因此将化学能转化为电能。
【答案】
银板；化学能；电能
【知识点】
电压表的使用；电源能量转化；电池正负极判断
【点评】
本题考查伏打电堆的基础知识点，通过电压表使用规则判断电池正负极，结合化学电源的能量转化规律分析能量形式，属于电学基础题，侧重对基础知识的掌握，难度较低。
【难度系数】
0.7
首先，判断伏打电堆的正极需依据电压表的使用规则：电压表的正接线柱连接电源正极，负接线柱连接电源负极，电流从正接线柱流入、负接线柱流出时指针正向偏转，据此确定正极；其次，伏打电堆属于化学电源，工作时消耗化学能、获得电能，据此分析能量转化形式。
【解析】
1. 确定正极：电压表使用时，电流从正接线柱流入、负接线柱流出，指针正向偏转，因此与电压表正接线柱相连的电极为正极。结合伏打电堆的结构，银板连接电压表正接线柱，故正极是银板；
2. 能量转化：伏打电堆是化学电源，工作过程中消耗内部储存的化学能，转化为电能对外供电，因此将化学能转化为电能。
【答案】
银板；化学能；电能
【知识点】
电压表的使用；电源能量转化；电池正负极判断
【点评】
本题考查伏打电堆的基础知识点，通过电压表使用规则判断电池正负极，结合化学电源的能量转化规律分析能量形式，属于电学基础题，侧重对基础知识的掌握，难度较低。
【难度系数】
0.7

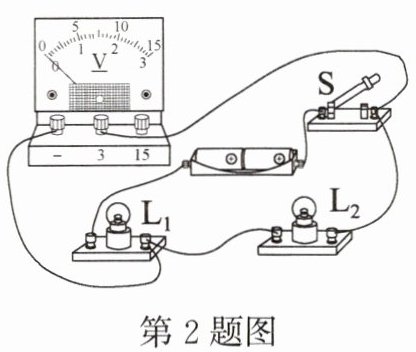

2. 如图所示的电路中，当开关S闭合时，$\mathrm{L}_{1}$、$\mathrm{L}_{2}$两个小灯泡是（选填“串”或“并”）联的；电压表测量的是（选填“$\mathrm{L}_{1}$”或“$\mathrm{L}_{2}$”）两端的电压。
答案
串；$L_2$
解析
【分析】
要判断电路的连接方式，可采用电流路径法：若电流只有一条路径，则为串联；若有多条路径，则为并联。判断电压表测量对象时，需依据电压表的使用规则，即电压表并联在哪个用电器两端，就测量该用电器两端的电压。本题中，开关闭合后，电流从电源正极出发，依次经过开关、$\mathrm{L}_{1}$、$\mathrm{L}_{2}$回到电源负极，仅一条电流路径，因此两灯为串联；再观察电压表的连接，其接线柱并联在$\mathrm{L}_{2}$两端，故测量$\mathrm{L}_{2}$两端的电压。
【解析】
1. 判断串并联：开关$\mathrm{S}$闭合后，电流路径为：电源正极→开关→$\mathrm{L}_{1}$→$\mathrm{L}_{2}$→电源负极，只有一条电流路径，因此$\mathrm{L}_{1}$、$\mathrm{L}_{2}$是串联。
2. 判断电压表测量对象：电压表需并联在被测电路两端，本题中电压表并联在$\mathrm{L}_{2}$的两端，因此测量的是$\mathrm{L}_{2}$两端的电压。
【答案】
串；$\mathrm{L}_{2}$
【知识点】
串联电路、电压表的使用
【点评】
本题考查电路连接方式的判断和电压表测量对象的确定，属于初中物理电路部分的基础题，需掌握电流路径法判断串并联、电压表的使用规则，难度较低，适合巩固电路基础知识点。
【难度系数】
0.8
要判断电路的连接方式，可采用电流路径法：若电流只有一条路径，则为串联；若有多条路径，则为并联。判断电压表测量对象时，需依据电压表的使用规则，即电压表并联在哪个用电器两端，就测量该用电器两端的电压。本题中，开关闭合后，电流从电源正极出发，依次经过开关、$\mathrm{L}_{1}$、$\mathrm{L}_{2}$回到电源负极，仅一条电流路径，因此两灯为串联；再观察电压表的连接，其接线柱并联在$\mathrm{L}_{2}$两端，故测量$\mathrm{L}_{2}$两端的电压。
【解析】
1. 判断串并联：开关$\mathrm{S}$闭合后，电流路径为：电源正极→开关→$\mathrm{L}_{1}$→$\mathrm{L}_{2}$→电源负极，只有一条电流路径，因此$\mathrm{L}_{1}$、$\mathrm{L}_{2}$是串联。
2. 判断电压表测量对象：电压表需并联在被测电路两端，本题中电压表并联在$\mathrm{L}_{2}$的两端，因此测量的是$\mathrm{L}_{2}$两端的电压。
【答案】
串；$\mathrm{L}_{2}$
【知识点】
串联电路、电压表的使用
【点评】
本题考查电路连接方式的判断和电压表测量对象的确定，属于初中物理电路部分的基础题，需掌握电流路径法判断串并联、电压表的使用规则，难度较低，适合巩固电路基础知识点。
【难度系数】
0.8

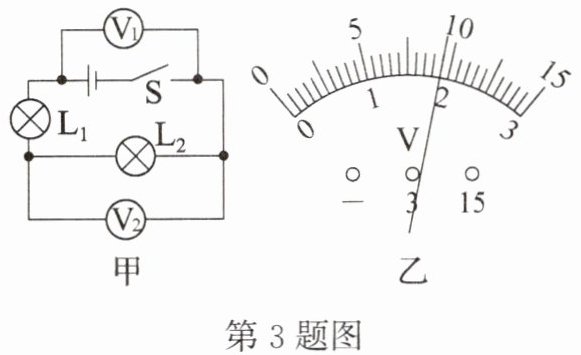

3. 如图甲所示的电路中，若开关闭合后，两电压表的指针均如图乙所示，则电路中$\mathrm{L}_1$和$\mathrm{L}_2$两端的电压分别为V和V。
答案
8；2
解析
【分析】
首先明确电路连接：图甲中$\mathrm{L}_1$与$\mathrm{L}_2$串联，电压表$\mathrm{V}_1$测量电源两端的总电压，电压表$\mathrm{V}_2$测量$\mathrm{L}_2$两端的电压。根据串联电路的电压规律，总电压等于各用电器两端电压之和，因此$\mathrm{V}_1$的示数大于$\mathrm{V}_2$的示数。两电压表指针位置相同，说明它们选用的量程不同：$\mathrm{V}_1$使用$0∼15\mathrm{V}$量程，$\mathrm{V}_2$使用$0∼3\mathrm{V}$量程（大量程读数是小量程的5倍），据此可分别读出两个电压表的示数，再计算$\mathrm{L}_1$两端的电压。
【解析】
1. 确定电压表量程与读数：$\mathrm{V}_2$测$\mathrm{L}_2$电压，使用$0∼3\mathrm{V}$量程，分度值为$0.1\mathrm{V}$，指针位置读数为$2\mathrm{V}$，即$\mathrm{L}_2$两端电压$U_2=2\mathrm{V}$；$\mathrm{V}_1$测总电压，使用$0∼15\mathrm{V}$量程，分度值为$0.5\mathrm{V}$，指针位置读数为$10\mathrm{V}$，即总电压$U=10\mathrm{V}$。
2. 计算$\mathrm{L}_1$两端电压：根据串联电路电压规律，$U=U_1+U_2$，因此$\mathrm{L}_1$两端电压$U_1=U-U_2=10\mathrm{V}-2\mathrm{V}=8\mathrm{V}$。
【答案】
8；2
【知识点】
串联电路的电压规律；电压表的读数
【点评】
本题结合串联电路电压特点考查电压表的读数，核心是判断电压表的测量对象及量程，需注意指针位置相同时不同量程的读数关系，属于电路基础题，需掌握电压表使用规则和串联电压规律。
【难度系数】
0.5
首先明确电路连接：图甲中$\mathrm{L}_1$与$\mathrm{L}_2$串联，电压表$\mathrm{V}_1$测量电源两端的总电压，电压表$\mathrm{V}_2$测量$\mathrm{L}_2$两端的电压。根据串联电路的电压规律，总电压等于各用电器两端电压之和，因此$\mathrm{V}_1$的示数大于$\mathrm{V}_2$的示数。两电压表指针位置相同，说明它们选用的量程不同：$\mathrm{V}_1$使用$0∼15\mathrm{V}$量程，$\mathrm{V}_2$使用$0∼3\mathrm{V}$量程（大量程读数是小量程的5倍），据此可分别读出两个电压表的示数，再计算$\mathrm{L}_1$两端的电压。
【解析】
1. 确定电压表量程与读数：$\mathrm{V}_2$测$\mathrm{L}_2$电压，使用$0∼3\mathrm{V}$量程，分度值为$0.1\mathrm{V}$，指针位置读数为$2\mathrm{V}$，即$\mathrm{L}_2$两端电压$U_2=2\mathrm{V}$；$\mathrm{V}_1$测总电压，使用$0∼15\mathrm{V}$量程，分度值为$0.5\mathrm{V}$，指针位置读数为$10\mathrm{V}$，即总电压$U=10\mathrm{V}$。
2. 计算$\mathrm{L}_1$两端电压：根据串联电路电压规律，$U=U_1+U_2$，因此$\mathrm{L}_1$两端电压$U_1=U-U_2=10\mathrm{V}-2\mathrm{V}=8\mathrm{V}$。
【答案】
8；2
【知识点】
串联电路的电压规律；电压表的读数
【点评】
本题结合串联电路电压特点考查电压表的读数，核心是判断电压表的测量对象及量程，需注意指针位置相同时不同量程的读数关系，属于电路基础题，需掌握电压表使用规则和串联电压规律。
【难度系数】
0.5

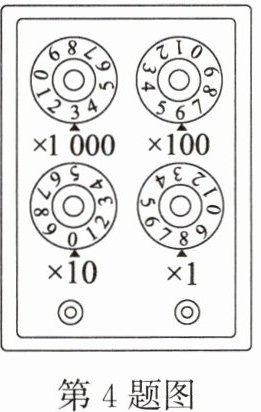

4. 某电阻箱如图所示，此时电阻箱示数为Ω。
答案
3608
解析
【分析】
要计算电阻箱的示数，需掌握电阻箱的读数规则：每个旋钮对准刻度线（三角）的数字，乘以该旋钮对应的倍率（×1000、×100、×10、×1），再将所有结果相加，即为电阻箱的总电阻。解题时需逐个确认每个旋钮的对应数字和倍率，再进行计算求和。
【解析】
电阻箱的读数方法为：各旋钮对应数字×对应倍率之和。
1. ×1000档：指针指向数字3，对应数值为 $3 × 1000 = 3000\ \Omega$；
2. ×100档：指针指向数字6，对应数值为 $6 × 100 = 600\ \Omega$；
3. ×10档：指针指向数字0，对应数值为 $0 × 10 = 0\ \Omega$；
4. ×1档：指针指向数字8，对应数值为 $8 × 1 = 8\ \Omega$；
总电阻为 $3000 + 600 + 0 + 8 = 3608\ \Omega$。
【答案】
3608
【知识点】
电阻箱的读数
【点评】
本题考查电阻箱的基本读数方法，属于电学基础知识点，只要掌握读数规则即可轻松解答，是常见的基础题型。
【难度系数】
0.8
要计算电阻箱的示数，需掌握电阻箱的读数规则：每个旋钮对准刻度线（三角）的数字，乘以该旋钮对应的倍率（×1000、×100、×10、×1），再将所有结果相加，即为电阻箱的总电阻。解题时需逐个确认每个旋钮的对应数字和倍率，再进行计算求和。
【解析】
电阻箱的读数方法为：各旋钮对应数字×对应倍率之和。
1. ×1000档：指针指向数字3，对应数值为 $3 × 1000 = 3000\ \Omega$；
2. ×100档：指针指向数字6，对应数值为 $6 × 100 = 600\ \Omega$；
3. ×10档：指针指向数字0，对应数值为 $0 × 10 = 0\ \Omega$；
4. ×1档：指针指向数字8，对应数值为 $8 × 1 = 8\ \Omega$；
总电阻为 $3000 + 600 + 0 + 8 = 3608\ \Omega$。
【答案】
3608
【知识点】
电阻箱的读数
【点评】
本题考查电阻箱的基本读数方法，属于电学基础知识点，只要掌握读数规则即可轻松解答，是常见的基础题型。
【难度系数】
0.8

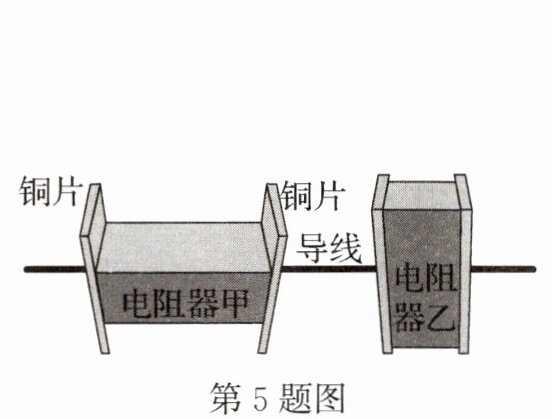

5. 若两个材料、外形均相同的实心长方体金属电阻器甲和乙，按如图所示的方式接到某电源两端，则通过甲的电流乙的电流，甲的电阻乙的电阻。（两空均选填“大于”“小于”或“等于”）
答案
等于；大于
解析
【分析】
首先观察电路连接方式，电阻器甲和乙是串联接入电路的，根据串联电路的电流特点，串联电路中各处电流相等，可判断通过甲、乙的电流关系；再结合电阻的决定因素（材料、长度、横截面积），甲、乙材料相同，外形相同的长方体中，甲的电流路径更长、横截面积更小，据此判断电阻大小关系。
【解析】
1. 电流关系：由图可知，电阻器甲和乙串联在电路中，根据串联电路的电流规律：串联电路中各处电流相等，因此通过甲的电流等于乙的电流。
2. 电阻关系：已知甲、乙材料相同，故电阻率ρ相同；根据电阻公式$R=\rho\frac{L}{S}$（$L$为电流通过的导体长度，$S$为导体横截面积），甲为横放的长方体，电流通过的长度$L_甲$更长，横截面积$S_甲$更小；乙为竖放的长方体，电流通过的长度$L_乙$更短，横截面积$S_乙$更大。代入公式可得$R_甲=\rho\frac{L_甲}{S_甲}$，$R_乙=\rho\frac{L_乙}{S_乙}$，因此$R_甲＞R_乙$，即甲的电阻大于乙的电阻。
【答案】
等于；大于
【知识点】
串联电路电流特点；电阻的影响因素
【点评】
本题结合实物图考查串联电路电流规律和电阻的决定因素，需先明确电路连接方式，再结合电阻公式分析电阻大小，属于基础题型，需准确掌握相关知识点。
【难度系数】
0.3
首先观察电路连接方式，电阻器甲和乙是串联接入电路的，根据串联电路的电流特点，串联电路中各处电流相等，可判断通过甲、乙的电流关系；再结合电阻的决定因素（材料、长度、横截面积），甲、乙材料相同，外形相同的长方体中，甲的电流路径更长、横截面积更小，据此判断电阻大小关系。
【解析】
1. 电流关系：由图可知，电阻器甲和乙串联在电路中，根据串联电路的电流规律：串联电路中各处电流相等，因此通过甲的电流等于乙的电流。
2. 电阻关系：已知甲、乙材料相同，故电阻率ρ相同；根据电阻公式$R=\rho\frac{L}{S}$（$L$为电流通过的导体长度，$S$为导体横截面积），甲为横放的长方体，电流通过的长度$L_甲$更长，横截面积$S_甲$更小；乙为竖放的长方体，电流通过的长度$L_乙$更短，横截面积$S_乙$更大。代入公式可得$R_甲=\rho\frac{L_甲}{S_甲}$，$R_乙=\rho\frac{L_乙}{S_乙}$，因此$R_甲＞R_乙$，即甲的电阻大于乙的电阻。
【答案】
等于；大于
【知识点】
串联电路电流特点；电阻的影响因素
【点评】
本题结合实物图考查串联电路电流规律和电阻的决定因素，需先明确电路连接方式，再结合电阻公式分析电阻大小，属于基础题型，需准确掌握相关知识点。
【难度系数】
0.3

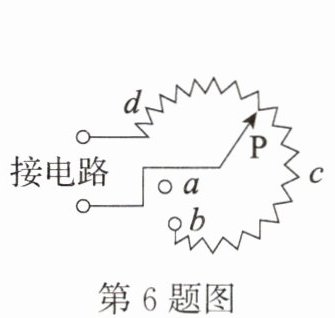

6. 收音机上用来调节音量的电位器实质上是一种，其内部结构如图所示。若滑片P顺时针转动，则接入电路的电阻丝长度（选填“变长”或“变短”）。若要使收音机工作时的音量（电流）最大，则滑片P应置于点（选填“a”“b”“c”或“d”）。
答案
滑动变阻器；变短；c
解析
【分析】
首先，电位器的工作原理是通过改变接入电路的电阻丝长度来改变电阻，这与滑动变阻器的原理一致，因此电位器实质上是滑动变阻器。接着确定接入电路的电阻丝：从题图可知，电位器接入电路的是接线柱d和滑片P对应的接线端，接入的电阻丝为d到P的部分。当滑片P顺时针转动时，观察P与d的距离，会发现两者间的电阻丝长度变短。要使收音机音量最大，即电流最大，根据欧姆定律，电源电压一定时，电阻越小电流越大，因此需要接入的电阻丝最短，对应滑片P在电阻丝最短的位置。
【解析】
1. 电位器的实质：电位器通过改变接入电路的电阻调节电流，和滑动变阻器原理相同，故实质上是滑动变阻器。
2. 接入电阻丝长度的变化：电路连接d端和滑片P的接线端，接入的是d到P的电阻丝。滑片P顺时针转动时，向c端移动，d与P间的电阻丝长度变短。
3. 音量最大的位置：收音机音量由电流决定，电流越大音量越大。电源电压一定时，电阻越小电流越大，因此需接入最短的电阻丝。当滑片P在c点时，d到P的电阻丝长度最短，电阻最小，电流最大，音量最大。
【答案】
滑动变阻器；变短；c
【知识点】
滑动变阻器；电阻的影响因素；欧姆定律
【点评】
本题考查电位器的实质及滑动变阻器的应用，核心是明确接入电路的电阻丝部分，结合电阻与长度的关系、欧姆定律分析，属于基础应用类题目。
【难度系数】
0.5
首先，电位器的工作原理是通过改变接入电路的电阻丝长度来改变电阻，这与滑动变阻器的原理一致，因此电位器实质上是滑动变阻器。接着确定接入电路的电阻丝：从题图可知，电位器接入电路的是接线柱d和滑片P对应的接线端，接入的电阻丝为d到P的部分。当滑片P顺时针转动时，观察P与d的距离，会发现两者间的电阻丝长度变短。要使收音机音量最大，即电流最大，根据欧姆定律，电源电压一定时，电阻越小电流越大，因此需要接入的电阻丝最短，对应滑片P在电阻丝最短的位置。
【解析】
1. 电位器的实质：电位器通过改变接入电路的电阻调节电流，和滑动变阻器原理相同，故实质上是滑动变阻器。
2. 接入电阻丝长度的变化：电路连接d端和滑片P的接线端，接入的是d到P的电阻丝。滑片P顺时针转动时，向c端移动，d与P间的电阻丝长度变短。
3. 音量最大的位置：收音机音量由电流决定，电流越大音量越大。电源电压一定时，电阻越小电流越大，因此需接入最短的电阻丝。当滑片P在c点时，d到P的电阻丝长度最短，电阻最小，电流最大，音量最大。
【答案】
滑动变阻器；变短；c
【知识点】
滑动变阻器；电阻的影响因素；欧姆定律
【点评】
本题考查电位器的实质及滑动变阻器的应用，核心是明确接入电路的电阻丝部分，结合电阻与长度的关系、欧姆定律分析，属于基础应用类题目。
【难度系数】
0.5

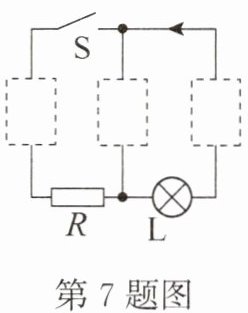

7. 将电源、电流表、电压表三个元器件的正确符号填入虚线框内，要求开关S闭合后，电流方向如图所示，电压表测量小灯泡两端的电压。
答案
左框为电流表，中框为电压表，右框为电源（符号依次为Ⓐ、Ⓥ、电源符号）
解析
【分析】
要解决本题，需掌握电源、电流表、电压表的连接规则：电源为电路提供电能，电流从正极流出、负极流入；电流表需串联在电路中，相当于导线；电压表需并联在被测用电器两端，相当于开路。先根据电流方向确定电源位置，再结合电压表测小灯泡电压的要求确定中间框，最后确定左框元件。
【解析】
1. 确定电源：电路需要电源供电，结合图中电流向左的方向，电流从右侧虚线框上端流出，因此右框为电源。
2. 确定电压表：要求电压表测量小灯泡L两端电压，电压表需并联在L两端，中间虚线框的两端分别连接L的两端，故中间框为电压表。
3. 确定电流表：剩余左侧虚线框需串联在电路中，电流表串联使用，因此左框为电流表，保证电路通路且电流方向符合要求。
【答案】
左框为电流表，中框为电压表，右框为电源
【知识点】
电路元件连接、电流表使用、电压表使用
【点评】
本题考查电路中电源、电流表、电压表的正确连接，属于电路基础题，需掌握各元件的使用规则，难度适中。
【难度系数】
0.5
要解决本题，需掌握电源、电流表、电压表的连接规则：电源为电路提供电能，电流从正极流出、负极流入；电流表需串联在电路中，相当于导线；电压表需并联在被测用电器两端，相当于开路。先根据电流方向确定电源位置，再结合电压表测小灯泡电压的要求确定中间框，最后确定左框元件。
【解析】
1. 确定电源：电路需要电源供电，结合图中电流向左的方向，电流从右侧虚线框上端流出，因此右框为电源。
2. 确定电压表：要求电压表测量小灯泡L两端电压，电压表需并联在L两端，中间虚线框的两端分别连接L的两端，故中间框为电压表。
3. 确定电流表：剩余左侧虚线框需串联在电路中，电流表串联使用，因此左框为电流表，保证电路通路且电流方向符合要求。
【答案】
左框为电流表，中框为电压表，右框为电源
【知识点】
电路元件连接、电流表使用、电压表使用
【点评】
本题考查电路中电源、电流表、电压表的正确连接，属于电路基础题，需掌握各元件的使用规则，难度适中。
【难度系数】
0.5
