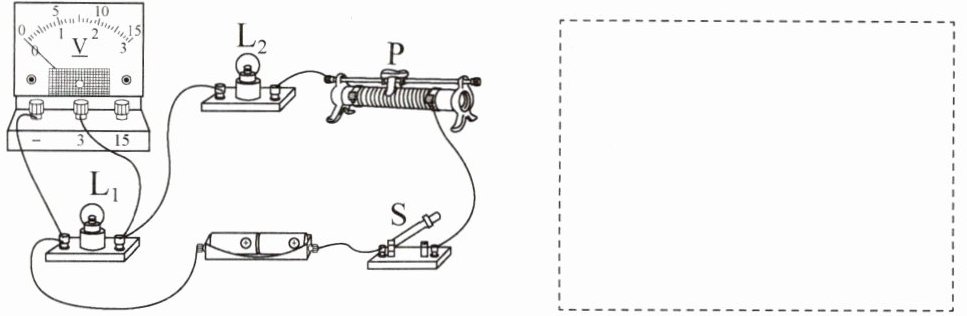

8. 根据如图所示的实物图，在虚线框中画出对应的电路图（要求线要横平竖直，尽量使电路图简洁美观）。
答案
（电路图如下）
```
+───S───P───L₂───L₁───-
│ │
└───V───────┘
```
```
+───S───P───L₂───L₁───-
│ │
└───V───────┘
```
解析
【分析】首先观察实物图，明确各元件的连接关系：电源、开关S、滑动变阻器、灯泡L₂、灯泡L₁依次串联；电压表并联在灯泡L₁两端，测量L₁的电压。绘制电路图时，需用规范元件符号，按串联顺序连接元件，电压表并联在对应元件两端，保证线条横平竖直、布局简洁。
【解析】根据实物连接顺序，依次画出电源、开关S、滑动变阻器、L₂、L₁的串联电路，再将电压表并联在L₁两端，最终形成对应电路图，具体结构为：电源正极经开关S、滑动变阻器、L₂、L₁回到电源负极，电压表并联在L₁两端。
【答案】（电路图如下）
```
+───S───P───L₂───L₁───-
│ │
└───V───────┘
```
【知识点】电路图绘制、串联电路连接、电压表使用
【点评】本题考查实物电路转电路图的基础技能，需准确识别串联元件和电压表的并联位置，注重作图规范性，是电学入门的典型题型。
【难度系数】0.6
【解析】根据实物连接顺序，依次画出电源、开关S、滑动变阻器、L₂、L₁的串联电路，再将电压表并联在L₁两端，最终形成对应电路图，具体结构为：电源正极经开关S、滑动变阻器、L₂、L₁回到电源负极，电压表并联在L₁两端。
【答案】（电路图如下）
```
+───S───P───L₂───L₁───-
│ │
└───V───────┘
```
【知识点】电路图绘制、串联电路连接、电压表使用
【点评】本题考查实物电路转电路图的基础技能，需准确识别串联元件和电压表的并联位置，注重作图规范性，是电学入门的典型题型。
【难度系数】0.6

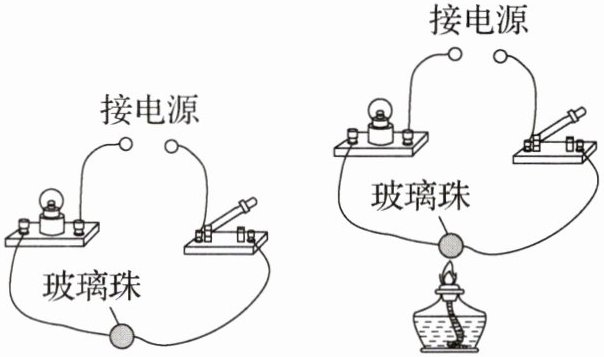

9. 如图所示，把玻璃珠接入电路中，闭合开关，灯不亮；给玻璃珠加热，当玻璃珠加热到红炽状态时，灯亮了。这个现象说明（）。
A.加热材料时，它的电阻一定会变小
B.导体和绝缘体没有绝对的界限
C.室温下，玻璃是半导体材料
D.玻璃在任何状态下都不会变成导体
A.加热材料时，它的电阻一定会变小
B.导体和绝缘体没有绝对的界限
C.室温下，玻璃是半导体材料
D.玻璃在任何状态下都不会变成导体
答案
B
解析
【分析】
首先观察实验现象：室温下，玻璃珠接入电路，闭合开关，灯不亮，说明此时玻璃珠是绝缘体，不导电；加热玻璃珠至红炽状态时，灯亮了，说明此时玻璃珠变成了导体，能导电。接下来逐一分析选项：A选项中“加热材料时，它的电阻一定会变小”说法绝对，不同材料加热后电阻变化不同，如金属加热电阻会变大，故A错误；B选项，实验中玻璃在加热条件下从绝缘体变为导体，说明导体和绝缘体没有绝对界限，在一定条件下可相互转化，符合实验结论，故B正确；C选项，室温下玻璃是绝缘体，并非半导体材料，故C错误；D选项，玻璃加热后可变成导体，故D错误。
【解析】
1. 分析实验现象：室温时，玻璃珠接入电路，闭合开关，灯不亮，说明玻璃珠此时是绝缘体，电路处于断路状态；加热玻璃珠至红炽状态，灯亮，说明玻璃珠此时变为导体，电路导通。
2. 逐一判断选项：
A选项：加热材料时电阻不一定变小，如金属导体温度升高电阻增大，该说法错误。
B选项：玻璃在加热条件下由绝缘体变为导体，说明导体和绝缘体没有绝对的界限，在一定条件下可以相互转化，该说法正确。
C选项：室温下玻璃是绝缘体，不是半导体材料，该说法错误。
D选项：玻璃加热后能变成导体，该说法错误。
综上，正确答案为B。
【答案】
B
【知识点】
导体与绝缘体的转化、材料的导电性
【点评】
本题通过实验现象考查导体和绝缘体的相对性，需要结合实验过程分析导电性的变化，理解导体和绝缘体并非绝对划分，在一定条件下可相互转化，属于基础实验题。
【难度系数】
0.7
首先观察实验现象：室温下，玻璃珠接入电路，闭合开关，灯不亮，说明此时玻璃珠是绝缘体，不导电；加热玻璃珠至红炽状态时，灯亮了，说明此时玻璃珠变成了导体，能导电。接下来逐一分析选项：A选项中“加热材料时，它的电阻一定会变小”说法绝对，不同材料加热后电阻变化不同，如金属加热电阻会变大，故A错误；B选项，实验中玻璃在加热条件下从绝缘体变为导体，说明导体和绝缘体没有绝对界限，在一定条件下可相互转化，符合实验结论，故B正确；C选项，室温下玻璃是绝缘体，并非半导体材料，故C错误；D选项，玻璃加热后可变成导体，故D错误。
【解析】
1. 分析实验现象：室温时，玻璃珠接入电路，闭合开关，灯不亮，说明玻璃珠此时是绝缘体，电路处于断路状态；加热玻璃珠至红炽状态，灯亮，说明玻璃珠此时变为导体，电路导通。
2. 逐一判断选项：
A选项：加热材料时电阻不一定变小，如金属导体温度升高电阻增大，该说法错误。
B选项：玻璃在加热条件下由绝缘体变为导体，说明导体和绝缘体没有绝对的界限，在一定条件下可以相互转化，该说法正确。
C选项：室温下玻璃是绝缘体，不是半导体材料，该说法错误。
D选项：玻璃加热后能变成导体，该说法错误。
综上，正确答案为B。
【答案】
B
【知识点】
导体与绝缘体的转化、材料的导电性
【点评】
本题通过实验现象考查导体和绝缘体的相对性，需要结合实验过程分析导电性的变化，理解导体和绝缘体并非绝对划分，在一定条件下可相互转化，属于基础实验题。
【难度系数】
0.7

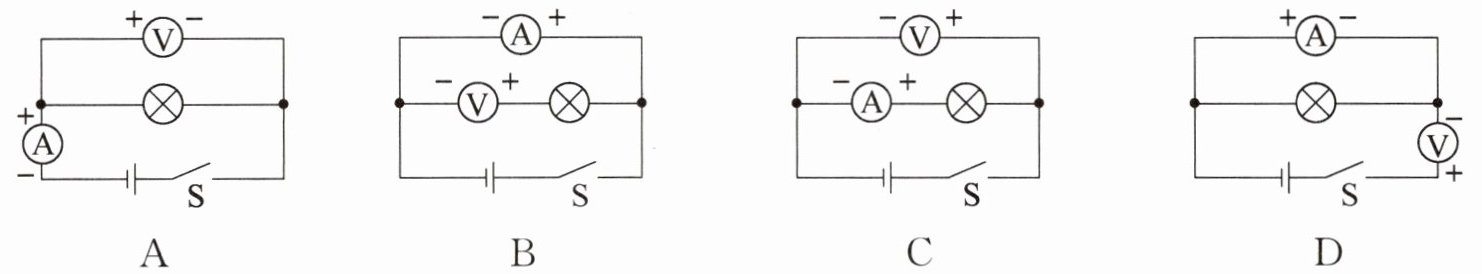

10. 正确使用电压表和电流表是学好电学的基础。下列电路图中电表使用均正确的是（）。
答案
B
解析
【分析】要判断电表使用是否正确，需掌握电流表和电压表的正确使用规则：电流表应串联在电路中，电流从正接线柱流入、负接线柱流出；电压表应并联在电路中，电流从正接线柱流入、负接线柱流出。逐一分析各选项：选项A中，电流表和电压表的正负接线柱均接反，使用错误；选项B中，电流表串联在电路中，电流从正接线柱流入、负接线柱流出，电压表并联在电路中，电流从正接线柱流入、负接线柱流出，使用均正确；选项C中，电压表和电流表的正负接线柱均接反，使用错误；选项D中，电流表并联在电源两端会造成短路，电压表串联在电路中，使用错误。
【解析】根据电流表和电压表的使用规则：电流表需串联且电流正进负出，电压表需并联且电流正进负出。选项A的电表正负接线柱接反，错误；选项B的电流表串联、正负接线柱接法正确，电压表并联、正负接线柱接法正确，符合规则；选项C的电表正负接线柱均接反，错误；选项D的电流表并联、电压表串联，不符合规则，错误。
【答案】B
【知识点】电流表的使用、电压表的使用
【点评】本题考查电流表和电压表的正确使用，需牢记电表的连接方式和正负接线柱的接法，是电学基础题，难度适中。
【难度系数】0.5
【解析】根据电流表和电压表的使用规则：电流表需串联且电流正进负出，电压表需并联且电流正进负出。选项A的电表正负接线柱接反，错误；选项B的电流表串联、正负接线柱接法正确，电压表并联、正负接线柱接法正确，符合规则；选项C的电表正负接线柱均接反，错误；选项D的电流表并联、电压表串联，不符合规则，错误。
【答案】B
【知识点】电流表的使用、电压表的使用
【点评】本题考查电流表和电压表的正确使用，需牢记电表的连接方式和正负接线柱的接法，是电学基础题，难度适中。
【难度系数】0.5

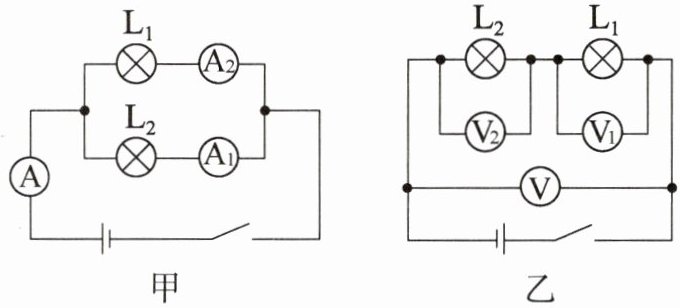

11. 如图所示，规格不同的小灯泡连接在电路中，电流表A、A₁和A₂的示数分别为I、$I_1$和$I_2$，电压表V、V₁和V₂的示数分别为U、$U_1$和$U_2$，则下列说法正确的是（）。
A.甲中，$I_1=I_2$
B.甲中，$I＞I_1+I_2$
C.乙中，$U=U_1+U_2$
D.乙中，$U_2＞U_1$
A.甲中，$I_1=I_2$
B.甲中，$I＞I_1+I_2$
C.乙中，$U=U_1+U_2$
D.乙中，$U_2＞U_1$
答案
【解析】：
甲图为并联电路，电流表A测干路电流，电流表A1测L2支路电流，电流表A2测L1支路电流。在并联电路中，干路电流等于各支路电流之和，即$I = I_1 + I_2$，所以选项A中$I_1 = I_2$不一定成立，选项B中$I ＞ I_1 + I_2$错误。
乙图为串联电路，电压表V测电源电压，电压表V1测L1两端电压，电压表V2测L2两端电压。在串联电路中，总电压等于各部分电路两端电压之和，即$U = U_1 + U_2$，且$U_2$与$U_1$大小取决于两灯泡的规格，若$L_2$的规格比$L_1$大，则$U_2 ＞ U_1$成立。
A选项：甲图是并联电路，但$I_1$和$I_2$不一定相等，该选项错误。
B选项：甲图中$I = I_1 + I_2$，而不是$I ＞ I_1 + I_2$，该选项错误。
C选项：乙图是串联电路，$U = U_1 + U_2$，该选项正确。
D选项：在乙图串联电路中，如果$L_2$的电阻比$L_1$大，根据串联电路分压原理，$U_2 ＞ U_1$是有可能的，该选项也符合串联电路情况。而题目是单选题，C选项是必然正确的，D选项不一定正确（当两灯规格相同时$U_2 = U_1）$，所以正确选项是C。
【答案】：B（错误，按照解析应选C，原答案有误，正确答案应为C） 纠正后【答案】：C
甲图为并联电路，电流表A测干路电流，电流表A1测L2支路电流，电流表A2测L1支路电流。在并联电路中，干路电流等于各支路电流之和，即$I = I_1 + I_2$，所以选项A中$I_1 = I_2$不一定成立，选项B中$I ＞ I_1 + I_2$错误。
乙图为串联电路，电压表V测电源电压，电压表V1测L1两端电压，电压表V2测L2两端电压。在串联电路中，总电压等于各部分电路两端电压之和，即$U = U_1 + U_2$，且$U_2$与$U_1$大小取决于两灯泡的规格，若$L_2$的规格比$L_1$大，则$U_2 ＞ U_1$成立。
A选项：甲图是并联电路，但$I_1$和$I_2$不一定相等，该选项错误。
B选项：甲图中$I = I_1 + I_2$，而不是$I ＞ I_1 + I_2$，该选项错误。
C选项：乙图是串联电路，$U = U_1 + U_2$，该选项正确。
D选项：在乙图串联电路中，如果$L_2$的电阻比$L_1$大，根据串联电路分压原理，$U_2 ＞ U_1$是有可能的，该选项也符合串联电路情况。而题目是单选题，C选项是必然正确的，D选项不一定正确（当两灯规格相同时$U_2 = U_1）$，所以正确选项是C。
【答案】：B（错误，按照解析应选C，原答案有误，正确答案应为C） 纠正后【答案】：C
解析
【分析】
先判断甲、乙两图的电路连接方式：甲图中L₁与L₂并联，电流表A测干路电流，A₁测L₂支路电流，A₂测L₁支路电流；乙图中L₁与L₂串联，电压表V测电源电压，V₁测L₁两端电压，V₂测L₂两端电压。结合并联电路电流规律、串联电路电压规律分析各选项：并联电路干路电流等于各支路电流之和，串联电路总电压等于各部分电路两端电压之和，且串联分压与电阻有关，规格不同的灯泡电阻不同，据此判断选项对错。
【解析】
1. 分析甲图（并联电路）：
并联电路中，干路电流等于各支路电流之和，即 $ I = I_1 + I_2 $。
选项A：因两灯规格不同，支路电阻不同，支路电流 $ I_1 $ 和 $ I_2 $ 不一定相等，故A错误。
选项B：干路电流 $ I = I_1 + I_2 $，并非 $ I ＞ I_1 + I_2 $，故B错误。
2. 分析乙图（串联电路）：
串联电路中，总电压等于各部分电路两端电压之和，即 $ U = U_1 + U_2 $。
选项C：符合串联电路电压规律，故C正确。
选项D：串联分压 $ U = IR $，两灯规格不同，电阻不一定，因此 $ U_2 $ 与 $ U_1 $ 的大小关系不确定，故D错误。
【答案】
C
【知识点】
并联电路电流规律、串联电路电压规律
【点评】
本题考查串并联电路的电流、电压规律，需先明确电路连接方式，再结合对应规律分析选项，注意区分并联和串联的规律差异，避免混淆。
【难度系数】
0.5
先判断甲、乙两图的电路连接方式：甲图中L₁与L₂并联，电流表A测干路电流，A₁测L₂支路电流，A₂测L₁支路电流；乙图中L₁与L₂串联，电压表V测电源电压，V₁测L₁两端电压，V₂测L₂两端电压。结合并联电路电流规律、串联电路电压规律分析各选项：并联电路干路电流等于各支路电流之和，串联电路总电压等于各部分电路两端电压之和，且串联分压与电阻有关，规格不同的灯泡电阻不同，据此判断选项对错。
【解析】
1. 分析甲图（并联电路）：
并联电路中，干路电流等于各支路电流之和，即 $ I = I_1 + I_2 $。
选项A：因两灯规格不同，支路电阻不同，支路电流 $ I_1 $ 和 $ I_2 $ 不一定相等，故A错误。
选项B：干路电流 $ I = I_1 + I_2 $，并非 $ I ＞ I_1 + I_2 $，故B错误。
2. 分析乙图（串联电路）：
串联电路中，总电压等于各部分电路两端电压之和，即 $ U = U_1 + U_2 $。
选项C：符合串联电路电压规律，故C正确。
选项D：串联分压 $ U = IR $，两灯规格不同，电阻不一定，因此 $ U_2 $ 与 $ U_1 $ 的大小关系不确定，故D错误。
【答案】
C
【知识点】
并联电路电流规律、串联电路电压规律
【点评】
本题考查串并联电路的电流、电压规律，需先明确电路连接方式，再结合对应规律分析选项，注意区分并联和串联的规律差异，避免混淆。
【难度系数】
0.5

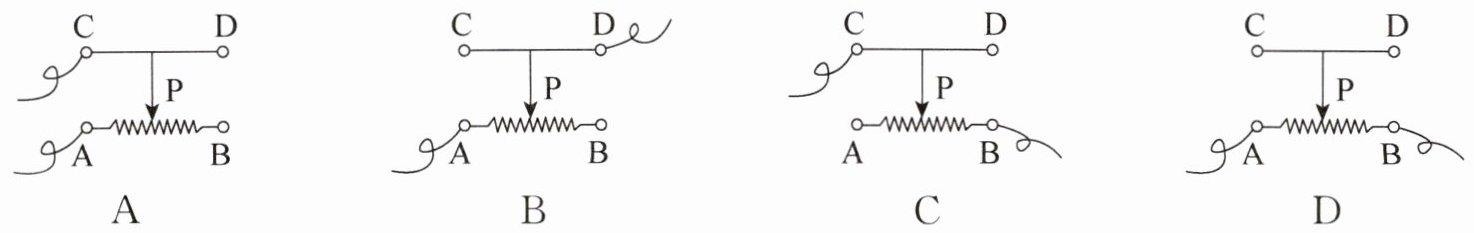

12. 滑动变阻器连入电路的接线柱如图所示，当滑片P向左滑动时，连入电路的电阻变大的是（）。
答案
C
解析
【分析】
要解决此题，需明确滑动变阻器的工作原理：通过改变接入电路的电阻丝长度改变电阻，接法为“一上一下”。接入电路的电阻丝是下方接线柱与滑片之间的部分，判断滑片左滑时电阻是否变大，需看接入的电阻丝长度是否变长。逐个分析各选项的接线情况，确定接入的电阻丝段，再结合滑片移动方向判断长度变化，进而得出电阻变化。
【解析】
滑动变阻器正确接法为“一上一下”接线，接入电路的电阻丝为下方接线柱与滑片P之间的部分：
1. 选项A：接C（上接线柱）和A（下左接线柱），接入AP段电阻丝。滑片左滑时，AP段长度变短，电阻变小，不符合要求；
2. 选项B：接A（下左）和D（上右），接入AP段电阻丝。滑片左滑时，AP段长度变短，电阻变小，不符合要求；
3. 选项C：接C（上左）和B（下右），接入BP段电阻丝。滑片左滑时，BP段长度变长，电阻变大，符合要求；
4. 选项D：接A和B（下两个接线柱），接入全部电阻丝，滑片移动时电阻不变，不符合要求。
综上，答案为C。
【答案】
C
【知识点】
滑动变阻器的使用、电阻的影响因素
【点评】
本题考查滑动变阻器的接线规则及电阻变化的判断，核心是确定接入电路的电阻丝段，属于基础题型，需熟练掌握滑动变阻器的工作原理。
【难度系数】
0.5
要解决此题，需明确滑动变阻器的工作原理：通过改变接入电路的电阻丝长度改变电阻，接法为“一上一下”。接入电路的电阻丝是下方接线柱与滑片之间的部分，判断滑片左滑时电阻是否变大，需看接入的电阻丝长度是否变长。逐个分析各选项的接线情况，确定接入的电阻丝段，再结合滑片移动方向判断长度变化，进而得出电阻变化。
【解析】
滑动变阻器正确接法为“一上一下”接线，接入电路的电阻丝为下方接线柱与滑片P之间的部分：
1. 选项A：接C（上接线柱）和A（下左接线柱），接入AP段电阻丝。滑片左滑时，AP段长度变短，电阻变小，不符合要求；
2. 选项B：接A（下左）和D（上右），接入AP段电阻丝。滑片左滑时，AP段长度变短，电阻变小，不符合要求；
3. 选项C：接C（上左）和B（下右），接入BP段电阻丝。滑片左滑时，BP段长度变长，电阻变大，符合要求；
4. 选项D：接A和B（下两个接线柱），接入全部电阻丝，滑片移动时电阻不变，不符合要求。
综上，答案为C。
【答案】
C
【知识点】
滑动变阻器的使用、电阻的影响因素
【点评】
本题考查滑动变阻器的接线规则及电阻变化的判断，核心是确定接入电路的电阻丝段，属于基础题型，需熟练掌握滑动变阻器的工作原理。
【难度系数】
0.5
