7.(2025·山东烟台中考)两个实验小组用电流表和电压表测量电阻。

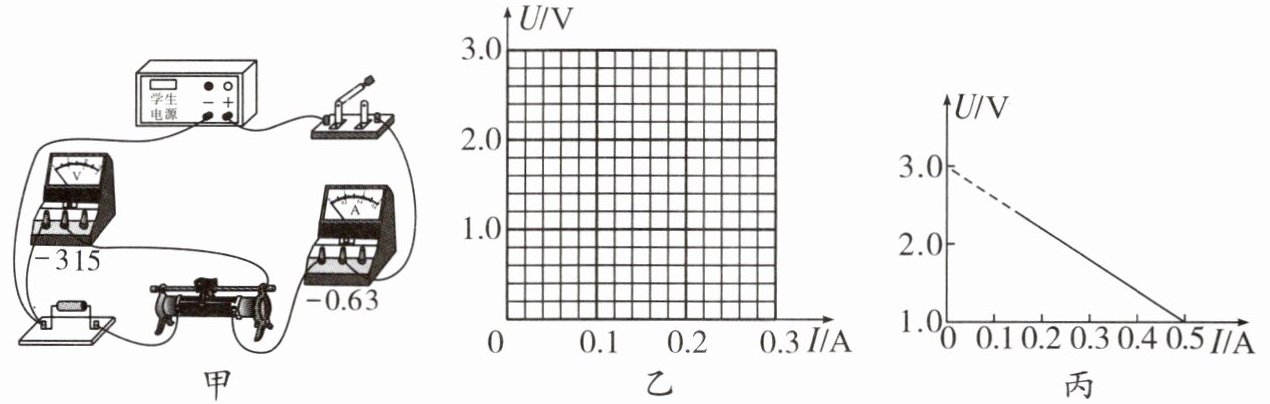

(1)第一小组连接了如图甲所示的电路,闭合开关前发现有一根导线连接错误。请在错误的导线上画“×”,并用笔画线表示导线,正确连接电路。
(2)正确连接电路后,闭合开关,发现电流表有示数,电压表无示数。出现这个现象的原因可能是。
A. 待测电阻断路
B. 待测电阻短路
C. 电压表接线柱接触不良
D. 滑动变阻器短路

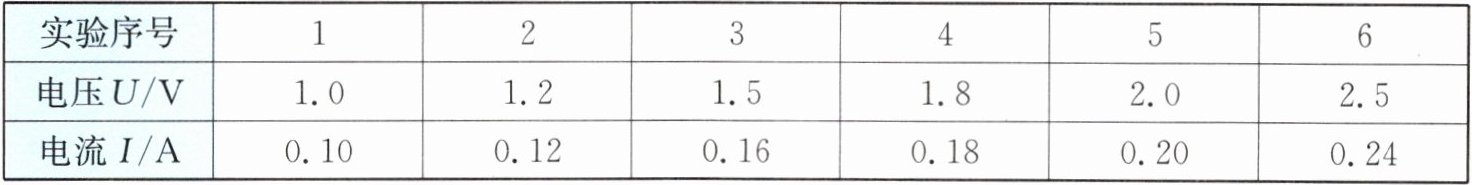

(3)排除电路故障后,第一小组同学继续实验,并将记录的数据填写在下表中。

①请根据描点法在图乙中描绘出表格中的六组数据,并作出该电阻的U-I图像。
②由图像可得该电阻的阻值为 Ω。
(4)第二小组利用上述器材测量另一电阻时,根据所测数据作出的U-I图像如图丙所示,小组交流发现图像与第一小组不同的原因是电压表连接的位置不同,但利用这个图像也能求出待测电阻的阻值,其阻值为 Ω。

7. (1) (2) BC (3) ① ② 10 (4) 4

【分析】
本题围绕伏安法测电阻实验展开，分四小问：
1. 第(1)问需明确伏安法测电阻的电路要求：电流表串联、电压表并联在待测电阻两端，据此找出错误导线并修正；
2. 第(2)问根据电流表有示数（电路通路）、电压表无示数，分析故障原因，排除不符合的选项；
3. 第(3)问②利用U-I图像的斜率（R=U/I）计算待测电阻阻值；
4. 第(4)问分析第二小组电压表连接位置不同，结合U-I图像计算对应电阻阻值。
【解析】

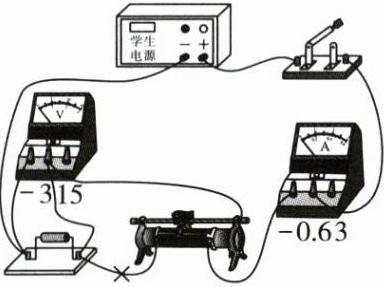

(1) 伏安法测电阻时，电压表应并联在待测电阻两端，电流表串联在电路中。图甲中错误导线为连接待测电阻右端与滑动变阻器的导线（已画×），正确连接：将电压表的“-”接线柱接待测电阻左端，“3”接线柱接待测电阻右端，使电压表并联在待测电阻两端。
(2) 电流表有示数说明电路为通路，电压表无示数说明电压表并联部分短路或电压表断路：
A. 待测电阻断路→电路断开，电流表无示数，排除；
B. 待测电阻短路→电压表测短路部分，电压为0，电路通路，电流表有示数，符合；
C. 电压表接线柱接触不良→电压表断路，无示数，电路仍通路，电流表有示数，符合；
D. 滑动变阻器短路→电压表测电源电压，有示数，排除；
故选BC。
(3) ② 根据U-I图像，电阻R=U/I，取图像上点（U=2.0V，I=0.2A），则R=2.0V/0.2A=10Ω。
(4) 第二小组电压表测滑动变阻器两端电压，取图像上点（I=0.2A，U=0.8V），则待测电阻R=U/I=0.8V/0.2A=4Ω。
【答案】
(1) (2) BC (3)① ② 10 (4) 4
【知识点】
伏安法测电阻、电路故障分析、U-I图像应用
【点评】
本题为中考电学核心实验题，考查电路纠错、故障判断、图像法求电阻，需掌握实验原理与操作规范，是电学实验的典型题型，区分度适中。
【难度系数】
0.5
