4.(2024·四川成都中考)小张用如图所示的电路测量灯泡的电阻，电流表和电压表均选用较小的测量范围。闭合开关前，将滑动变阻器的滑片移到最右端的目的是
保护电路
。闭合开关，她发现灯泡不亮，两电表的示数均很小，经过检查，确认电路连接正确，两电表均完好，小张的下一步操作应该是移动滑动变阻器的滑片,观察灯泡能否发光,两电表是否有示数
。答案
4. 保护电路 移动滑动变阻器的滑片,观察灯泡能否发光,两电表是否有示数
解析
【分析】
首先，闭合开关前滑动变阻器滑片移到最大阻值处，目的是让电路电流最小，避免电流过大损坏元件；闭合开关后，灯泡不亮且电表示数均很小，说明电路是通路（连接和电表都完好），电流小是滑动变阻器接入阻值太大导致，下一步需移动滑片观察情况。
【解析】
1. 闭合开关前，滑动变阻器滑片移到最右端，此时滑动变阻器接入电路的电阻最大，电路总电阻最大，根据欧姆定律，电路中电流最小，可防止闭合开关后电流过大损坏电路元件，起到保护电路的作用。
2. 闭合开关后，灯泡不亮、两电表示数均很小，已知电路连接正确、电表完好，说明电路为通路，电流过小是因为滑动变阻器接入电阻太大，灯泡实际功率太小不发光，因此下一步应移动滑动变阻器的滑片，观察灯泡是否发光、两电表示数是否变化，排查故障。
【答案】
保护电路；移动滑动变阻器的滑片，观察灯泡能否发光，两电表是否有示数
【知识点】
滑动变阻器的使用；电路故障分析
【点评】
本题考查滑动变阻器的作用和电路故障的初步判断，属于基础电路类题目，需掌握滑动变阻器闭合开关前的操作要求，以及通路时电流过小的故障排查方法。
【难度系数】
0.6
首先，闭合开关前滑动变阻器滑片移到最大阻值处，目的是让电路电流最小，避免电流过大损坏元件；闭合开关后，灯泡不亮且电表示数均很小，说明电路是通路（连接和电表都完好），电流小是滑动变阻器接入阻值太大导致，下一步需移动滑片观察情况。
【解析】
1. 闭合开关前，滑动变阻器滑片移到最右端，此时滑动变阻器接入电路的电阻最大，电路总电阻最大，根据欧姆定律，电路中电流最小，可防止闭合开关后电流过大损坏电路元件，起到保护电路的作用。
2. 闭合开关后，灯泡不亮、两电表示数均很小，已知电路连接正确、电表完好，说明电路为通路，电流过小是因为滑动变阻器接入电阻太大，灯泡实际功率太小不发光，因此下一步应移动滑动变阻器的滑片，观察灯泡是否发光、两电表示数是否变化，排查故障。
【答案】
保护电路；移动滑动变阻器的滑片，观察灯泡能否发光，两电表是否有示数
【知识点】
滑动变阻器的使用；电路故障分析
【点评】
本题考查滑动变阻器的作用和电路故障的初步判断，属于基础电路类题目，需掌握滑动变阻器闭合开关前的操作要求，以及通路时电流过小的故障排查方法。
【难度系数】
0.6
5.(2024·江西中考)用电流表和电压表测量电阻器电阻的实验步骤如下。
(1)请在虚线框中画出用伏安法测量电阻器电阻的电路图。
(2)闭合开关前,发现电压表指针如图所示,应先对其进行

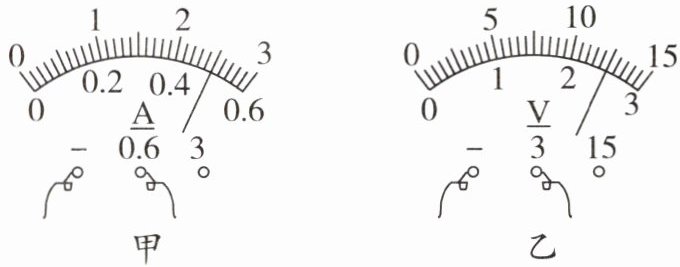

(3)确认电路无误后,闭合开关,调节滑动变阻器的滑片,电流表、电压表指针分别如图甲、乙所示,此时电流表示数为
(4)调节滑动变阻器的滑片,进行多次实验。
(5)对相关数据进行处理,得出结果。
(1)请在虚线框中画出用伏安法测量电阻器电阻的电路图。
(2)闭合开关前,发现电压表指针如图所示,应先对其进行
调零
。(3)确认电路无误后,闭合开关,调节滑动变阻器的滑片,电流表、电压表指针分别如图甲、乙所示,此时电流表示数为
0.5
A,电压表示数为2.5
V。(4)调节滑动变阻器的滑片,进行多次实验。
(5)对相关数据进行处理,得出结果。
答案
5. (1)
(2) 调零 (3) 0.5 2.5解析
【分析】
本题是伏安法测电阻的实验题，需分小问解答：第(1)问要明确伏安法测电阻的电路组成，即电流表串联在电路中、电压表并联在待测电阻两端，滑动变阻器串联用于改变电路电流和电压；第(2)问考查电表使用前的准备，闭合开关前电表指针未归零需调零；第(3)问需根据电表的量程和分度值读取电流、电压的示数，先确定量程，再计算分度值，最后读取指针对应的数值。
【解析】
(1) 伏安法测量电阻的电路图：将电源、开关、电流表、滑动变阻器、待测电阻Rx依次串联，电压表并联在Rx两端（与题目给出的实物电路结构一致）。
(2) 闭合开关前，发现电压表指针未指在零刻度线处，应先对电压表进行调零操作。
(3) 电流表选用0~0.6A量程，该量程分度值为0.02A，指针指向0.5A，因此电流表示数为0.5A；电压表选用0~3V量程，该量程分度值为0.1V，指针指向2.5V，因此电压表示数为2.5V。
【答案】
5. (1) (2) 调零 (3) 0.5 2.5
【知识点】
伏安法测电阻、电表的使用与读数
【点评】
本题为中考电学基础实验题，考查伏安法测电阻的基本操作和电表读数，属于电学实验的核心基础内容，难度较低，是学生必须掌握的知识点。
【难度系数】
0.7
本题是伏安法测电阻的实验题，需分小问解答：第(1)问要明确伏安法测电阻的电路组成，即电流表串联在电路中、电压表并联在待测电阻两端，滑动变阻器串联用于改变电路电流和电压；第(2)问考查电表使用前的准备，闭合开关前电表指针未归零需调零；第(3)问需根据电表的量程和分度值读取电流、电压的示数，先确定量程，再计算分度值，最后读取指针对应的数值。
【解析】
(1) 伏安法测量电阻的电路图：将电源、开关、电流表、滑动变阻器、待测电阻Rx依次串联，电压表并联在Rx两端（与题目给出的实物电路结构一致）。
(2) 闭合开关前，发现电压表指针未指在零刻度线处，应先对电压表进行调零操作。
(3) 电流表选用0~0.6A量程，该量程分度值为0.02A，指针指向0.5A，因此电流表示数为0.5A；电压表选用0~3V量程，该量程分度值为0.1V，指针指向2.5V，因此电压表示数为2.5V。
【答案】
5. (1)
(2) 调零 (3) 0.5 2.5【知识点】
伏安法测电阻、电表的使用与读数
【点评】
本题为中考电学基础实验题，考查伏安法测电阻的基本操作和电表读数，属于电学实验的核心基础内容，难度较低，是学生必须掌握的知识点。
【难度系数】
0.7

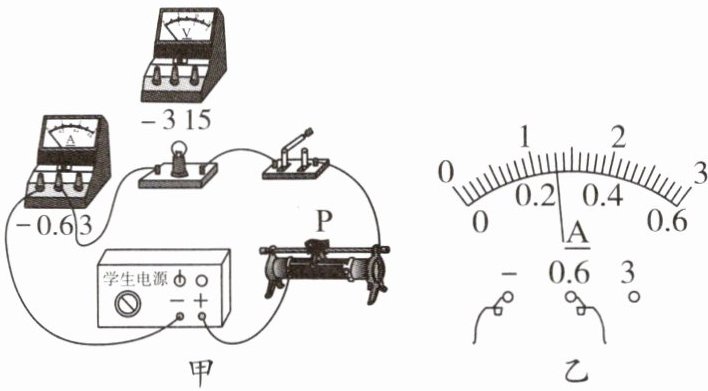

6.(2025·福建中考)某实验小组用伏安法测量额定电压为2.5 V的小灯泡的电阻,实验装置如图甲所示。
(1)用笔画线表示导线将图甲电路连接正确。
(2)闭合开关前,应将滑动变阻器的滑片P置于最
(3)闭合开关,定向移动滑片P,发现电表指针示数忽大忽小,且变化幅度较大。经检查,
故障只发生在滑动变阻器,故障的原因可能是
A.滑动变阻器短路 B.滑动变阻器的滑片P与电阻丝接触不良

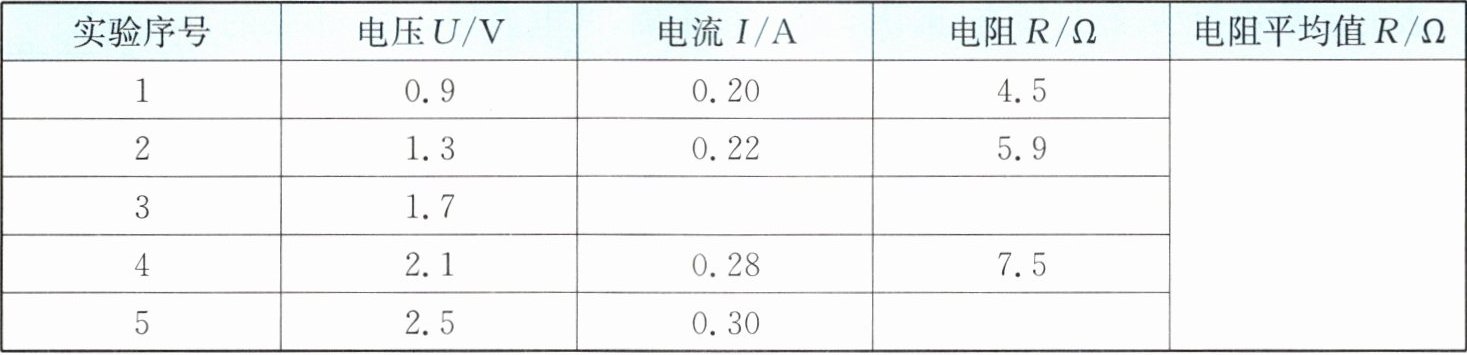

(4)排除故障,继续实验。实验小组设计如下表格并记录部分实验数据。
①电压表示数为1.7 V时,电流表示数如图乙所示,示数为
②小灯泡正常发光时电阻为
③表格中设计不合理的一项是
(1)用笔画线表示导线将图甲电路连接正确。
(2)闭合开关前,应将滑动变阻器的滑片P置于最
右
(选填“左”或“右”)端。(3)闭合开关,定向移动滑片P,发现电表指针示数忽大忽小,且变化幅度较大。经检查,
故障只发生在滑动变阻器,故障的原因可能是
B
。A.滑动变阻器短路 B.滑动变阻器的滑片P与电阻丝接触不良
(4)排除故障,继续实验。实验小组设计如下表格并记录部分实验数据。
①电压表示数为1.7 V时,电流表示数如图乙所示,示数为
0.26
A。②小灯泡正常发光时电阻为
8.3
Ω(保留一位小数)。③表格中设计不合理的一项是
电阻平均值
,原因是小灯泡的电阻随温度的升高而变大,不是定值
。答案
6. (1)
(2) 右 (3) B (4) ① 0.26 ② 8.3 ③ 电阻平均值 小灯泡的电阻随温度的升高而变大,不是定值解析
【分析】
本题考查伏安法测小灯泡电阻的实验，需结合电路连接规则、滑动变阻器使用、故障分析、电表读数及实验原理解题。(1) 电路连接需满足电流表串联、电压表并联在灯泡两端，结合灯泡额定电压选电压表量程；(2) 闭合开关前滑动变阻器调至最大阻值保护电路，根据接线柱判断滑片位置；(3) 电表忽大忽小对应滑动变阻器时通时断的接触不良故障；(4) 电流表按量程读数，正常发光时用额定电压和对应电流算电阻，小灯泡电阻随温度变化，不能求平均值。
【解析】
(1) 伏安法测电阻时，电流表串联、电压表并联在小灯泡两端；小灯泡额定电压2.5V，故电压表选0~3V量程，电流从电表正进负出，连接导线如图（id=1）。
(2) 滑动变阻器接右下接线柱，滑片在最右端时接入电阻最大，闭合开关前需调至最大阻值，故填“右”。
(3) 滑动变阻器短路时电路电阻恒定，电表不会忽大忽小；滑片与电阻丝接触不良时电路时通时断，电阻忽大忽小，符合故障现象，故选B。
(4) ①电流表用0~0.6A量程，分度值0.02A，示数为0.26A；②小灯泡正常发光时电压2.5V，对应电流0.3A，电阻R=2.5V/0.3A≈8.3Ω；③小灯泡电阻随温度升高而变大，不是定值，不能求平均值，故“电阻平均值”项设计不合理。
【答案】
(1) (2) 右 (3) B (4) ① 0.26 ② 8.3 ③ 电阻平均值；小灯泡的电阻随温度的升高而变大，不是定值
【知识点】
伏安法测电阻、滑动变阻器使用、电路故障分析
【点评】
本题为中考常规实验题，综合考查实验操作、故障分析、数据处理等，需注意小灯泡电阻的温度特性，易错点为滑动变阻器最大阻值位置判断和实验设计合理性，难度适中。
【难度系数】
0.5
本题考查伏安法测小灯泡电阻的实验，需结合电路连接规则、滑动变阻器使用、故障分析、电表读数及实验原理解题。(1) 电路连接需满足电流表串联、电压表并联在灯泡两端，结合灯泡额定电压选电压表量程；(2) 闭合开关前滑动变阻器调至最大阻值保护电路，根据接线柱判断滑片位置；(3) 电表忽大忽小对应滑动变阻器时通时断的接触不良故障；(4) 电流表按量程读数，正常发光时用额定电压和对应电流算电阻，小灯泡电阻随温度变化，不能求平均值。
【解析】
(1) 伏安法测电阻时，电流表串联、电压表并联在小灯泡两端；小灯泡额定电压2.5V，故电压表选0~3V量程，电流从电表正进负出，连接导线如图（id=1）。
(2) 滑动变阻器接右下接线柱，滑片在最右端时接入电阻最大，闭合开关前需调至最大阻值，故填“右”。
(3) 滑动变阻器短路时电路电阻恒定，电表不会忽大忽小；滑片与电阻丝接触不良时电路时通时断，电阻忽大忽小，符合故障现象，故选B。
(4) ①电流表用0~0.6A量程，分度值0.02A，示数为0.26A；②小灯泡正常发光时电压2.5V，对应电流0.3A，电阻R=2.5V/0.3A≈8.3Ω；③小灯泡电阻随温度升高而变大，不是定值，不能求平均值，故“电阻平均值”项设计不合理。
【答案】
(1)
(2) 右 (3) B (4) ① 0.26 ② 8.3 ③ 电阻平均值；小灯泡的电阻随温度的升高而变大，不是定值【知识点】
伏安法测电阻、滑动变阻器使用、电路故障分析
【点评】
本题为中考常规实验题，综合考查实验操作、故障分析、数据处理等，需注意小灯泡电阻的温度特性，易错点为滑动变阻器最大阻值位置判断和实验设计合理性，难度适中。
【难度系数】
0.5
