2026年同步测控优化设计九年级物理全一册人教版第112页答案
1.用伏安法测量电阻器电阻的实验中,下列说法不正确的是(
D
)

A.连接电路的过程中,开关应断开
B.电流表与被测电阻器串联,电压表与被测电阻器并联
C.闭合开关前,滑动变阻器的滑片应移到阻值最大位置
D.试触时发现电流表指针反向偏转,电压表正常,只需断开电路,将电源正、负极对调即可

答案

1. D

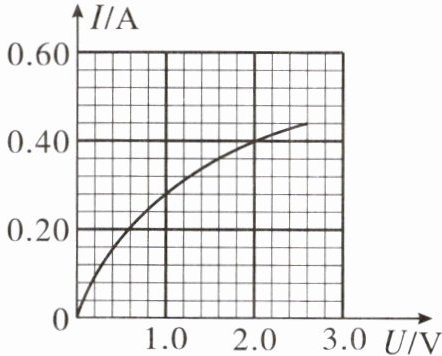

2.（2024·安徽中考）在测量小灯泡电阻的实验中，小红同学根据测出的数据画出小灯泡的I-U图像如图所示。由图可知，当小灯泡两端的电压升高时，其阻值
增大
（选填“增大”“不变”或“减小”）。

答案

2. 增大

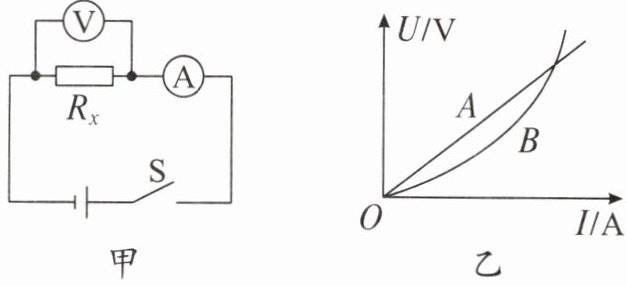

3.某实验小组设计了如图甲所示的电路来测量电阻器的阻值$R_x$，小富提出，这样只能得到一组数据，测量误差可能较大。为了减小误差，需要多次测量，应该在电路中串联一个
滑动变阻器
。他们利用改进后的电路进行实验，并绘制出待测电阻器的电压—电流图像。如图乙所示的A、B两条图线中，
A
是他们绘制出的图线。

答案

3. 滑动变阻器 A
