例4 某学校物理创新实验小组的同学要设计一个自动防盗报警电路。要求：晚间开关S闭合后，灯亮电铃不响；当房门被打开时，细导线AB被扯断，灯亮且电铃发声自动报警。请按要求画线代替导线连接如图所示的电路元件。
答案
如图所示。
解析
【分析】
要满足开关S闭合后灯亮电铃不响，房门打开AB断开时灯亮电铃响的要求，需利用短路原理：将细导线AB与电铃并联。当AB完好时，电铃被短路，电流不经过电铃，仅通过AB和灯泡，实现灯亮电铃不响；当AB被扯断，电流只能经过电铃和灯泡，实现灯亮且电铃响的报警功能。
【解析】
连接步骤：1. 先连接干路：从电源正极出发，依次连接灯泡、开关S，最后回到电源负极；2. 将电铃的两个接线端分别连接到A、B两点，使电铃与细导线AB并联，完成电路连接。
【答案】
【知识点】
电路连接、短路现象
【点评】
本题结合实际防盗报警场景，考查电路设计与连接，利用短路原理实现功能，是电路知识在生活中的典型应用。
【难度系数】
0.5
要满足开关S闭合后灯亮电铃不响，房门打开AB断开时灯亮电铃响的要求，需利用短路原理：将细导线AB与电铃并联。当AB完好时，电铃被短路，电流不经过电铃，仅通过AB和灯泡，实现灯亮电铃不响；当AB被扯断，电流只能经过电铃和灯泡，实现灯亮且电铃响的报警功能。
【解析】
连接步骤：1. 先连接干路：从电源正极出发，依次连接灯泡、开关S，最后回到电源负极；2. 将电铃的两个接线端分别连接到A、B两点，使电铃与细导线AB并联，完成电路连接。
【答案】
【知识点】
电路连接、短路现象
【点评】
本题结合实际防盗报警场景，考查电路设计与连接，利用短路原理实现功能，是电路知识在生活中的典型应用。
【难度系数】
0.5

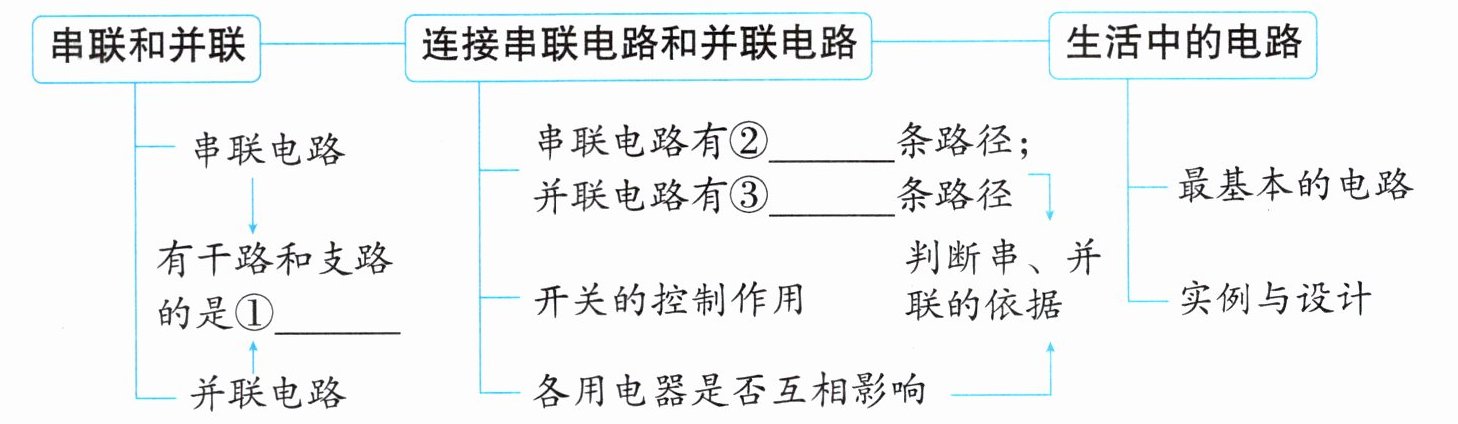

核心内容·建构
答案
①并联电路 ②一 ③多
解析
【分析】
本题考查串联电路与并联电路的基本特征，解题思路如下：首先明确串并联电路的结构差异：串联电路无分支，只有一条电流路径；并联电路有分支，存在干路和支路。其次回忆两者的电流路径数量：串联电路电流依次经过所有用电器，仅1条路径；并联电路电流在分支处分开，有2条及以上路径。最后结合图示的逻辑关系，对应填写各空。
【解析】
1. 分析①：串联电路中电流路径唯一，不存在干路、支路的划分；并联电路电流有分支，分为干路和支路，因此有干路和支路的是并联电路，故①填并联电路。
2. 分析②：串联电路中电流从电源正极出发，依次经过每个用电器后回到负极，仅1条电流路径，故②填一。
3. 分析③：并联电路中电流在分支点处分为多条路径，分别经过各支路用电器后汇合回到电源负极，有2条或多条电流路径，即多条路径，故③填多。
【答案】
①并联电路 ②一 ③多
【知识点】
串联电路特点、并联电路特点、电路连接方式
【点评】
本题为电学入门基础题，考查串并联电路的核心区别，帮助学生巩固电路分类的基本概念，属于必须掌握的基础知识点。
【难度系数】
0.7
本题考查串联电路与并联电路的基本特征，解题思路如下：首先明确串并联电路的结构差异：串联电路无分支，只有一条电流路径；并联电路有分支，存在干路和支路。其次回忆两者的电流路径数量：串联电路电流依次经过所有用电器，仅1条路径；并联电路电流在分支处分开，有2条及以上路径。最后结合图示的逻辑关系，对应填写各空。
【解析】
1. 分析①：串联电路中电流路径唯一，不存在干路、支路的划分；并联电路电流有分支，分为干路和支路，因此有干路和支路的是并联电路，故①填并联电路。
2. 分析②：串联电路中电流从电源正极出发，依次经过每个用电器后回到负极，仅1条电流路径，故②填一。
3. 分析③：并联电路中电流在分支点处分为多条路径，分别经过各支路用电器后汇合回到电源负极，有2条或多条电流路径，即多条路径，故③填多。
【答案】
①并联电路 ②一 ③多
【知识点】
串联电路特点、并联电路特点、电路连接方式
【点评】
本题为电学入门基础题，考查串并联电路的核心区别，帮助学生巩固电路分类的基本概念，属于必须掌握的基础知识点。
【难度系数】
0.7

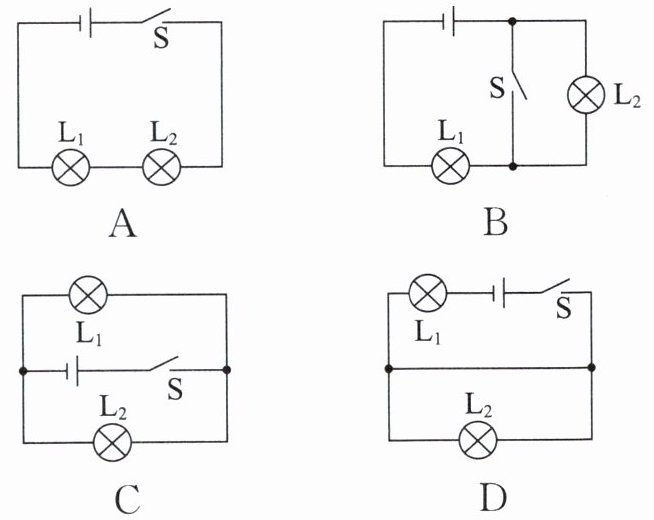

1.如图所示，开关S闭合时，灯泡L₁、L₂组成并联电路的是（
C
）答案
C
解析
【分析】
要判断开关闭合后灯泡L₁、L₂是否组成并联电路，需明确并联电路的核心特点：电流从电源正极流出后存在两条及以上独立路径，各用电器两端分别连接电源两极，工作时互不影响。我们逐个分析选项：
1. 选项A：开关闭合后，电流依次经过L₁、L₂，仅一条路径，属于串联电路，不符合要求。
2. 选项B：开关闭合后，L₂的两端被导线直接连通，发生短路，电流仅经过L₁，L₂不工作，不是并联电路。
3. 选项C：开关闭合后，电流从电源正极流出，分为两条支路，一条经过L₁，另一条经过L₂，最终汇合回到电源负极，存在两条独立路径，符合并联电路的特点。
4. 选项D：开关闭合后，L₂被短路，且电源也被短路（电流不经过用电器直接回到负极），L₂不工作，不是并联电路。
【解析】
根据并联电路的定义：各用电器两端分别接在电源两极，电流有两条或以上独立路径。对各选项逐一分析：
A选项：开关闭合，电流路径为电源→S→L₂→L₁→电源，仅一条路径，为串联电路，排除。
B选项：开关闭合，L₂被短路，电流路径为电源→S→L₁→电源，L₂未接入电路，排除。
C选项：开关闭合，电流分为两条独立支路：①电源→L₁→电源；②电源→L₂→电源，L₁、L₂两端均接电源两极，属于并联电路，符合要求。
D选项：开关闭合，L₂被短路，电流路径为电源→L₁→S→电源，且电源短路，排除。
【答案】
C
【知识点】
并联电路的判断；串联电路；电路短路
【点评】
本题考查并联电路的识别，需掌握串并联电路的电流路径差异，区分短路与正常电路，属于初中电路基础题，难度适中。
【难度系数】
0.6
要判断开关闭合后灯泡L₁、L₂是否组成并联电路，需明确并联电路的核心特点：电流从电源正极流出后存在两条及以上独立路径，各用电器两端分别连接电源两极，工作时互不影响。我们逐个分析选项：
1. 选项A：开关闭合后，电流依次经过L₁、L₂，仅一条路径，属于串联电路，不符合要求。
2. 选项B：开关闭合后，L₂的两端被导线直接连通，发生短路，电流仅经过L₁，L₂不工作，不是并联电路。
3. 选项C：开关闭合后，电流从电源正极流出，分为两条支路，一条经过L₁，另一条经过L₂，最终汇合回到电源负极，存在两条独立路径，符合并联电路的特点。
4. 选项D：开关闭合后，L₂被短路，且电源也被短路（电流不经过用电器直接回到负极），L₂不工作，不是并联电路。
【解析】
根据并联电路的定义：各用电器两端分别接在电源两极，电流有两条或以上独立路径。对各选项逐一分析：
A选项：开关闭合，电流路径为电源→S→L₂→L₁→电源，仅一条路径，为串联电路，排除。
B选项：开关闭合，L₂被短路，电流路径为电源→S→L₁→电源，L₂未接入电路，排除。
C选项：开关闭合，电流分为两条独立支路：①电源→L₁→电源；②电源→L₂→电源，L₁、L₂两端均接电源两极，属于并联电路，符合要求。
D选项：开关闭合，L₂被短路，电流路径为电源→L₁→S→电源，且电源短路，排除。
【答案】
C
【知识点】
并联电路的判断；串联电路；电路短路
【点评】
本题考查并联电路的识别，需掌握串并联电路的电流路径差异，区分短路与正常电路，属于初中电路基础题，难度适中。
【难度系数】
0.6
2.关于如图所示的电路，下列说法正确的是（
A.当只闭合开关$\mathrm{S}_{2}$时，$\mathrm{L}_{1}$、$\mathrm{L}_{2}$串联
B.当只闭合开关$\mathrm{S}_{1}$、$\mathrm{S}_{2}$时，$\mathrm{L}_{1}$、$\mathrm{L}_{2}$并联
C.当只闭合开关$\mathrm{S}_{2}$、$\mathrm{S}_{3}$时，$\mathrm{L}_{1}$、$\mathrm{L}_{2}$串联
D.当只闭合开关$\mathrm{S}_{1}$、$\mathrm{S}_{3}$时，$\mathrm{L}_{1}$、$\mathrm{L}_{2}$串联
A
）A.当只闭合开关$\mathrm{S}_{2}$时，$\mathrm{L}_{1}$、$\mathrm{L}_{2}$串联
B.当只闭合开关$\mathrm{S}_{1}$、$\mathrm{S}_{2}$时，$\mathrm{L}_{1}$、$\mathrm{L}_{2}$并联
C.当只闭合开关$\mathrm{S}_{2}$、$\mathrm{S}_{3}$时，$\mathrm{L}_{1}$、$\mathrm{L}_{2}$串联
D.当只闭合开关$\mathrm{S}_{1}$、$\mathrm{S}_{3}$时，$\mathrm{L}_{1}$、$\mathrm{L}_{2}$串联
答案
A
解析
【分析】要判断各开关闭合时的电路连接方式，需明确串联（电流仅一条路径，元件依次连接）和并联（电流有多条路径，元件并列连接）的定义，结合电源正负极（长端为正极、短端为负极，即右侧为正极、左侧为负极），逐个分析电流路径即可判断选项对错。
【解析】
选项A：只闭合$\mathrm{S}_{2}$时，电流路径为：电源正极→$\mathrm{L}_{1}$→$\mathrm{S}_{2}$→$\mathrm{L}_{2}$→电源负极，电流只有一条路径，$\mathrm{L}_{1}$、$\mathrm{L}_{2}$依次连接，属于串联，该选项正确。
选项B：只闭合$\mathrm{S}_{1}$、$\mathrm{S}_{2}$时，电流仅通过$\mathrm{L}_{1}$形成回路，$\mathrm{L}_{2}$两端无有效电流路径，只有$\mathrm{L}_{1}$工作，并非并联，该选项错误。
选项C：只闭合$\mathrm{S}_{2}$、$\mathrm{S}_{3}$时，$\mathrm{L}_{1}$两端被短路，只有$\mathrm{L}_{2}$接入电路，并非串联，该选项错误。
选项D：只闭合$\mathrm{S}_{1}$、$\mathrm{S}_{3}$时，电流分为两条路径：电源正极→$\mathrm{L}_{1}$→$\mathrm{S}_{1}$→电源负极；电源正极→$\mathrm{S}_{3}$→$\mathrm{L}_{2}$→电源负极，$\mathrm{L}_{1}$、$\mathrm{L}_{2}$并联，并非串联，该选项错误。
【答案】A
【知识点】串联电路、并联电路、电路分析
【点评】本题考查电路连接方式的判断，核心是明确开关闭合后的电流路径，区分串联和并联的特点，需仔细分析各开关组合下的电路走向，避免误判短路、断路情况。
【难度系数】0.5
【解析】
选项A：只闭合$\mathrm{S}_{2}$时，电流路径为：电源正极→$\mathrm{L}_{1}$→$\mathrm{S}_{2}$→$\mathrm{L}_{2}$→电源负极，电流只有一条路径，$\mathrm{L}_{1}$、$\mathrm{L}_{2}$依次连接，属于串联，该选项正确。
选项B：只闭合$\mathrm{S}_{1}$、$\mathrm{S}_{2}$时，电流仅通过$\mathrm{L}_{1}$形成回路，$\mathrm{L}_{2}$两端无有效电流路径，只有$\mathrm{L}_{1}$工作，并非并联，该选项错误。
选项C：只闭合$\mathrm{S}_{2}$、$\mathrm{S}_{3}$时，$\mathrm{L}_{1}$两端被短路，只有$\mathrm{L}_{2}$接入电路，并非串联，该选项错误。
选项D：只闭合$\mathrm{S}_{1}$、$\mathrm{S}_{3}$时，电流分为两条路径：电源正极→$\mathrm{L}_{1}$→$\mathrm{S}_{1}$→电源负极；电源正极→$\mathrm{S}_{3}$→$\mathrm{L}_{2}$→电源负极，$\mathrm{L}_{1}$、$\mathrm{L}_{2}$并联，并非串联，该选项错误。
【答案】A
【知识点】串联电路、并联电路、电路分析
【点评】本题考查电路连接方式的判断，核心是明确开关闭合后的电流路径，区分串联和并联的特点，需仔细分析各开关组合下的电路走向，避免误判短路、断路情况。
【难度系数】0.5

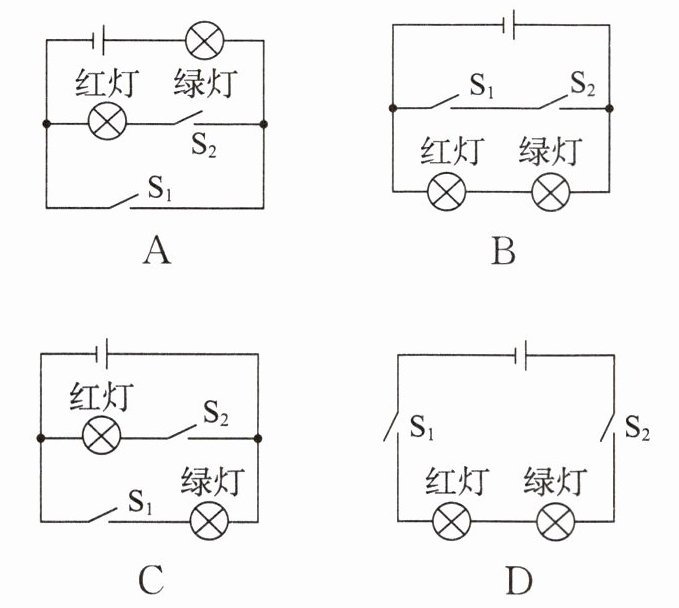

3.(自贡中考)小布同学在经过十字路口时，观察了人行横道的红绿交通信号灯，画出下列控制红绿灯的电路图，你认为正确的是（
C
）答案
C
解析
【分析】
要判断控制红绿灯的正确电路图，需明确：红绿灯需独立工作，即各自由开关控制，且不能造成电源短路。解题时需逐一分析每个选项的电路连接方式，结合实际需求（红灯、绿灯分别亮灭）判断是否符合要求。
【解析】
1. 分析选项A：电路中，当开关S₁闭合时，电源会通过S₁直接形成通路，红灯和绿灯均无法正常工作，且易造成电源短路，不符合要求；
2. 分析选项B：S₁、S₂串联的支路与红灯、绿灯串联的支路并联，当S₁、S₂都闭合时，红灯和绿灯会被短路，无法发光，不符合要求；
3. 分析选项C：红灯与S₂串联为一条支路，绿灯与S₁串联为另一条支路，两条支路并联在电源两端。闭合S₂时，红灯所在支路接通，红灯亮；闭合S₁时，绿灯所在支路接通，绿灯亮，满足红绿灯独立控制的需求，符合要求；
4. 分析选项D：红灯和绿灯串联在电路中，无论开关如何操作，两灯都会同时亮、同时灭，无法分别控制，不符合要求。
综上，正确选项为C。
【答案】
C
【知识点】
电路设计、串并联电路
【点评】
本题结合实际交通信号灯的控制需求，考查了串并联电路的特点，需要学生将电路知识与生活实际结合，逐一分析电路的工作状态，难度适中。
【难度系数】
0.6
要判断控制红绿灯的正确电路图，需明确：红绿灯需独立工作，即各自由开关控制，且不能造成电源短路。解题时需逐一分析每个选项的电路连接方式，结合实际需求（红灯、绿灯分别亮灭）判断是否符合要求。
【解析】
1. 分析选项A：电路中，当开关S₁闭合时，电源会通过S₁直接形成通路，红灯和绿灯均无法正常工作，且易造成电源短路，不符合要求；
2. 分析选项B：S₁、S₂串联的支路与红灯、绿灯串联的支路并联，当S₁、S₂都闭合时，红灯和绿灯会被短路，无法发光，不符合要求；
3. 分析选项C：红灯与S₂串联为一条支路，绿灯与S₁串联为另一条支路，两条支路并联在电源两端。闭合S₂时，红灯所在支路接通，红灯亮；闭合S₁时，绿灯所在支路接通，绿灯亮，满足红绿灯独立控制的需求，符合要求；
4. 分析选项D：红灯和绿灯串联在电路中，无论开关如何操作，两灯都会同时亮、同时灭，无法分别控制，不符合要求。
综上，正确选项为C。
【答案】
C
【知识点】
电路设计、串并联电路
【点评】
本题结合实际交通信号灯的控制需求，考查了串并联电路的特点，需要学生将电路知识与生活实际结合，逐一分析电路的工作状态，难度适中。
【难度系数】
0.6
