20. 小红同学对串联电路电压规律进行了
探究。
[猜想与假设] 串联电路总电压等于各
用电器两端的电压之和。
[设计与进行实验]
(1)按如图13-15所示的电路图连接

电路。
(2)闭合开关，排除故障，用电压表在AB
间测出$L_{1}$两端的电压。
(3)在测$L_{2}$两端的电压时，小明为了节省
时间，采用以下方法：电压表所接的B接
点不动，只断开A接点，并改接到C接
点上。
(4)测出AC间的电压，得出结论。
[交流与评估]
(1)在拆接电路时，开关必须。
(2)闭合开关，发现电压表示数为零，则
小灯泡的故障可能是$L_{1}$或$L_{2}$
。
(填“短路”或“断路”)
(3)小明用步骤3的方法能否测出$L_{2}$两
端的电压？，为什么？
。

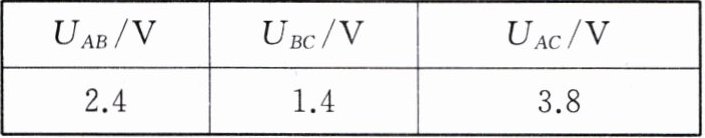

(4)方法改进后，测出AB、BC、AC间的
电压并记录在下面表格中，小明分析实
验数据得出结论：
。
此实验在设计方案上存在的不足之处是

。

解：
(1) 断开
(2) 短路；断路
(3) 不能；电压表的正负接线柱接反了，指针会反向偏转，无法正确测量电压
(4) 串联电路的总电压等于各用电器两端的电压之和；只进行了一次实验，实验结论具有偶然性，未通过多次实验寻找普遍规律

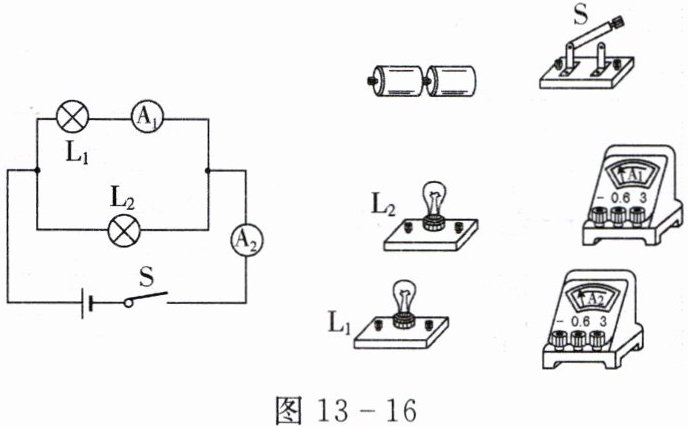

21. 如图13-16所示，根据电路图将实物用
笔画线代替导线连接起来。(导线不能
交叉)

解：
1. 电源正极与开关S的一个接线柱用导线连接，开关S的另一个接线柱与电流表$\mathrm{A}_{2}$的“$0.6$”接线柱连接。
2. 电流表$\mathrm{A}_{2}$的“$-$”接线柱分别连接灯泡$\mathrm{L}_{2}$的一个接线柱和电流表$\mathrm{A}_{1}$的“$0.6$”接线柱。
3. 灯泡$\mathrm{L}_{2}$的另一个接线柱与电源负极连接。
4. 电流表$\mathrm{A}_{1}$的“$-$”接线柱与灯泡$\mathrm{L}_{1}$的一个接线柱连接，灯泡$\mathrm{L}_{1}$的另一个接线柱与电源负极连接。
