16. 交通路口用不同颜色的灯指示车辆和行
人。下列说法中正确的是
()
A.红灯、黄灯和绿灯是串联的
B.红灯、黄灯和绿灯是并联的
C.红灯与黄灯并联后再与绿灯串联
D.绿灯与黄灯并联后再与红灯串联
选择理由：
。
人。下列说法中正确的是
()
A.红灯、黄灯和绿灯是串联的
B.红灯、黄灯和绿灯是并联的
C.红灯与黄灯并联后再与绿灯串联
D.绿灯与黄灯并联后再与红灯串联
选择理由：
。
答案
B
解析
串联电路中各用电器相互影响，无法独立工作；并联电路中各用电器独立工作，互不影响。交通路口的红灯、黄灯、绿灯可单独发光，互不影响，故三者为并联。

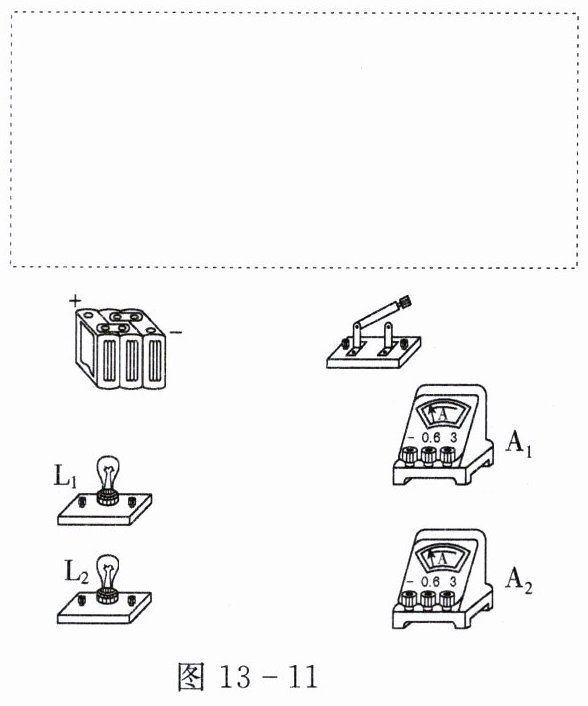

17. 如图13-11所示，现有电源、开关各一
个，两个灯泡$L_{1}$和$L_{2}$，两个电流表$A_{1}$和
$A_{2}$，导线若干。请按要求在方框内设计
出电路图并连接实物图。要求：①灯泡
$L_{1}$、$L_{2}$并联；②开关控制整个电路；③电
流表$A_{1}$测灯泡$L_{1}$的电流；④电流表$A_{2}$
测总电流。(导线不交叉)
个，两个灯泡$L_{1}$和$L_{2}$，两个电流表$A_{1}$和
$A_{2}$，导线若干。请按要求在方框内设计
出电路图并连接实物图。要求：①灯泡
$L_{1}$、$L_{2}$并联；②开关控制整个电路；③电
流表$A_{1}$测灯泡$L_{1}$的电流；④电流表$A_{2}$
测总电流。(导线不交叉)
答案
解：
一、绘制电路图
1. 画出电源符号，从电源正极出发，依次连接开关、电流表$\mathrm{A}_{2}$；
2. 从电流表$\mathrm{A}_{2}$的负接线柱处分出两条支路：一条支路串联电流表$\mathrm{A}_{1}$和灯泡$\mathrm{L}_{1}$，另一条支路串联灯泡$\mathrm{L}_{2}$；
3. 两条支路的末端汇合后，连接回电源负极。
二、连接实物图
1. 用导线将电源正极与开关的一个接线柱相连；
2. 开关的另一个接线柱与电流表$\mathrm{A}_{2}$的正接线柱（选“$3$”或“$0.6$”接线柱）相连；
3. 从电流表$\mathrm{A}_{2}$的负接线柱引出两条导线：
第一条导线连接电流表$\mathrm{A}_{1}$的正接线柱，$\mathrm{A}_{1}$的负接线柱连接灯泡$\mathrm{L}_{1}$的一个接线柱，$\mathrm{L}_{1}$的另一个接线柱连接电源负极；
第二条导线直接连接灯泡$\mathrm{L}_{2}$的一个接线柱，$\mathrm{L}_{2}$的另一个接线柱连接电源负极；
4. 检查电路，确保导线无交叉，电流表均为“正进负出”，电路满足并联要求。
一、绘制电路图
1. 画出电源符号，从电源正极出发，依次连接开关、电流表$\mathrm{A}_{2}$；
2. 从电流表$\mathrm{A}_{2}$的负接线柱处分出两条支路：一条支路串联电流表$\mathrm{A}_{1}$和灯泡$\mathrm{L}_{1}$，另一条支路串联灯泡$\mathrm{L}_{2}$；
3. 两条支路的末端汇合后，连接回电源负极。
二、连接实物图
1. 用导线将电源正极与开关的一个接线柱相连；
2. 开关的另一个接线柱与电流表$\mathrm{A}_{2}$的正接线柱（选“$3$”或“$0.6$”接线柱）相连；
3. 从电流表$\mathrm{A}_{2}$的负接线柱引出两条导线：
第一条导线连接电流表$\mathrm{A}_{1}$的正接线柱，$\mathrm{A}_{1}$的负接线柱连接灯泡$\mathrm{L}_{1}$的一个接线柱，$\mathrm{L}_{1}$的另一个接线柱连接电源负极；
第二条导线直接连接灯泡$\mathrm{L}_{2}$的一个接线柱，$\mathrm{L}_{2}$的另一个接线柱连接电源负极；
4. 检查电路，确保导线无交叉，电流表均为“正进负出”，电路满足并联要求。

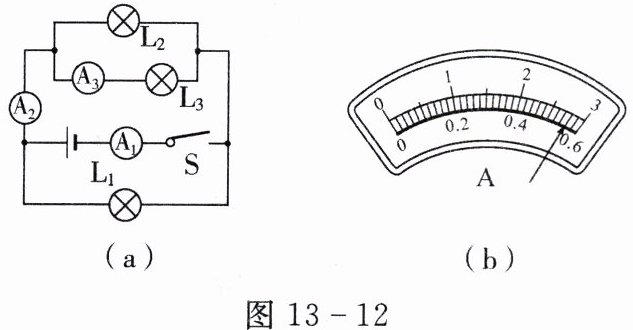

18. 在如图13-12(a)所示的电路中，电流表
$A_{1}$的示数是1.6 A，电流表$A_{2}$的示数为
0.8 A，通过灯泡$L_{3}$的电流如图13-12
(b)所示。则：
(1) 电流表$A_{3}$的示数是多少？
(2)通过灯泡$L_{1}$和$L_{2}$的电流各是多少？
$A_{1}$的示数是1.6 A，电流表$A_{2}$的示数为
0.8 A，通过灯泡$L_{3}$的电流如图13-12
(b)所示。则：
(1) 电流表$A_{3}$的示数是多少？
(2)通过灯泡$L_{1}$和$L_{2}$的电流各是多少？
答案
解：
(1) 由电路可知，$\mathrm{L}_{1}$、$\mathrm{L}_{2}$、$\mathrm{L}_{3}$并联，电流表$\mathrm{A}_{3}$测量通过$\mathrm{L}_{3}$的电流。
因为电流表$\mathrm{A}_{2}$的示数为$0.8\,\mathrm{A}$，测量$\mathrm{L}_{2}$与$\mathrm{L}_{3}$的总电流，所以$\mathrm{A}_{3}$选用$0∼0.6\,\mathrm{A}$量程，分度值为$0.02\,\mathrm{A}$，其示数为$0.5\,\mathrm{A}$。
(2) 根据并联电路的电流规律：
通过$\mathrm{L}_{1}$的电流：$I_1 = I_{\mathrm{A}_1} - I_{\mathrm{A}_2} = 1.6\,\mathrm{A} - 0.8\,\mathrm{A} = 0.8\,\mathrm{A}$
通过$\mathrm{L}_{2}$的电流：$I_2 = I_{\mathrm{A}_2} - I_{\mathrm{A}_3} = 0.8\,\mathrm{A} - 0.5\,\mathrm{A} = 0.3\,\mathrm{A}$
答：(1) 电流表$\mathrm{A}_{3}$的示数是$0.5\,\mathrm{A}$；
(2) 通过灯泡$\mathrm{L}_{1}$的电流是$0.8\,\mathrm{A}$，通过灯泡$\mathrm{L}_{2}$的电流是$0.3\,\mathrm{A}$。
(1) 由电路可知，$\mathrm{L}_{1}$、$\mathrm{L}_{2}$、$\mathrm{L}_{3}$并联，电流表$\mathrm{A}_{3}$测量通过$\mathrm{L}_{3}$的电流。
因为电流表$\mathrm{A}_{2}$的示数为$0.8\,\mathrm{A}$，测量$\mathrm{L}_{2}$与$\mathrm{L}_{3}$的总电流，所以$\mathrm{A}_{3}$选用$0∼0.6\,\mathrm{A}$量程，分度值为$0.02\,\mathrm{A}$，其示数为$0.5\,\mathrm{A}$。
(2) 根据并联电路的电流规律：
通过$\mathrm{L}_{1}$的电流：$I_1 = I_{\mathrm{A}_1} - I_{\mathrm{A}_2} = 1.6\,\mathrm{A} - 0.8\,\mathrm{A} = 0.8\,\mathrm{A}$
通过$\mathrm{L}_{2}$的电流：$I_2 = I_{\mathrm{A}_2} - I_{\mathrm{A}_3} = 0.8\,\mathrm{A} - 0.5\,\mathrm{A} = 0.3\,\mathrm{A}$
答：(1) 电流表$\mathrm{A}_{3}$的示数是$0.5\,\mathrm{A}$；
(2) 通过灯泡$\mathrm{L}_{1}$的电流是$0.8\,\mathrm{A}$，通过灯泡$\mathrm{L}_{2}$的电流是$0.3\,\mathrm{A}$。
19. 张伟同学设计的“探究并联电路的电流

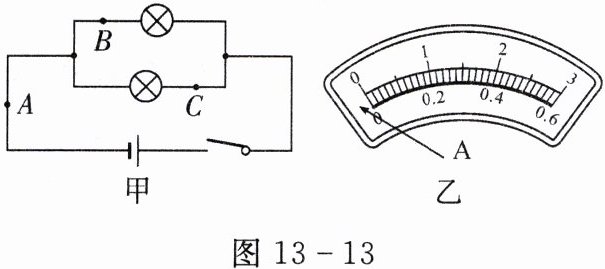

规律实验”的电路如图13-13甲所示，当
把电流表分别安装在A、B、C三处时测

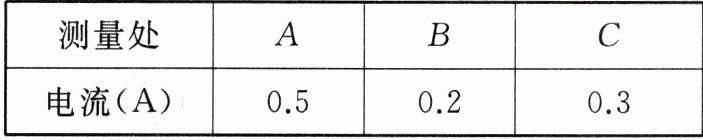

得电流如表所示。请你帮他完成如下几
项工作：
(1)比较上表数据，可以得出结论：
。
(2)张伟把电流表接入A点，当闭合开关
时发现电流表指针如图13-13乙所示，出
现这种情况的原因是
。
(3)当张伟更换电压不同的电源后，将两
个电流表分别接入如图13-14甲所示的
两个位置测量，此时电流表$A_{1}$和$A_{2}$读数
分别如图13-14乙所示，$A_{1}$表为
A，$A_{2}$表为A，由此可知通过灯泡
$L_{2}$的电流大小为A。(思考$A_{1}$表
和$A_{2}$表的量程)
规律实验”的电路如图13-13甲所示，当
把电流表分别安装在A、B、C三处时测
得电流如表所示。请你帮他完成如下几
项工作：
(1)比较上表数据，可以得出结论：
。
(2)张伟把电流表接入A点，当闭合开关
时发现电流表指针如图13-13乙所示，出
现这种情况的原因是
。
(3)当张伟更换电压不同的电源后，将两
个电流表分别接入如图13-14甲所示的
两个位置测量，此时电流表$A_{1}$和$A_{2}$读数
分别如图13-14乙所示，$A_{1}$表为
A，$A_{2}$表为A，由此可知通过灯泡
$L_{2}$的电流大小为A。(思考$A_{1}$表
和$A_{2}$表的量程)
答案
解：
(1) 并联电路中干路电流等于各支路电流之和。
(2) 电流表的正负接线柱接反了。
(3)
$A_{1}$表选用0~0.6A量程，分度值为0.02A，读数为$\boldsymbol{0.24}$A；
$A_{2}$表选用0~3A量程，分度值为0.1A，读数为$\boldsymbol{0.8}$A；
通过灯泡$L_{2}$的电流：$I_{2}=I - I_{1}=0.8A - 0.24A=\boldsymbol{0.56}$A。
(1) 并联电路中干路电流等于各支路电流之和。
(2) 电流表的正负接线柱接反了。
(3)
$A_{1}$表选用0~0.6A量程，分度值为0.02A，读数为$\boldsymbol{0.24}$A；
$A_{2}$表选用0~3A量程，分度值为0.1A，读数为$\boldsymbol{0.8}$A；
通过灯泡$L_{2}$的电流：$I_{2}=I - I_{1}=0.8A - 0.24A=\boldsymbol{0.56}$A。
