1. 电阻的单位有、、等。
1200 Ω=kΩ=MΩ
1200 Ω=kΩ=MΩ
答案
解：
电阻的单位有欧姆（Ω）、千欧（kΩ）、兆欧（MΩ）等。
$1200\ Ω=\frac{1200}{1000}\ kΩ=1.2\ kΩ$
$1200\ Ω=\frac{1200}{10^6}\ MΩ=1.2×10^{-3}\ MΩ$
电阻的单位有欧姆（Ω）、千欧（kΩ）、兆欧（MΩ）等。
$1200\ Ω=\frac{1200}{1000}\ kΩ=1.2\ kΩ$
$1200\ Ω=\frac{1200}{10^6}\ MΩ=1.2×10^{-3}\ MΩ$
2. 一段导体两端的电压为2 V,导体中的电流为0.5 A,如果电压增大到6 V,则导体中的电流为;如果电压为0,则导体的电阻为。
答案
解：
根据欧姆定律 $ I = \frac{U}{R} $，可得导体的电阻：
$ R = \frac{U}{I} = \frac{2\,\mathrm{V}}{0.5\,\mathrm{A}} = 4\,\Omega $
当电压增大到6V时，导体电阻不变，此时电流：
$ I' = \frac{U'}{R} = \frac{6\,\mathrm{V}}{4\,\Omega} = 1.5\,\mathrm{A} $
电阻是导体本身的固有性质，与两端电压无关，所以当电压为0时，导体的电阻仍为 $ 4\,\Omega $
答：导体中的电流为1.5A；导体的电阻为4Ω。
根据欧姆定律 $ I = \frac{U}{R} $，可得导体的电阻：
$ R = \frac{U}{I} = \frac{2\,\mathrm{V}}{0.5\,\mathrm{A}} = 4\,\Omega $
当电压增大到6V时，导体电阻不变，此时电流：
$ I' = \frac{U'}{R} = \frac{6\,\mathrm{V}}{4\,\Omega} = 1.5\,\mathrm{A} $
电阻是导体本身的固有性质，与两端电压无关，所以当电压为0时，导体的电阻仍为 $ 4\,\Omega $
答：导体中的电流为1.5A；导体的电阻为4Ω。
3. 对于欧姆定律的正确理解应是:在不变的条件下,导体中通过的电流跟这段导体两端的电压成正比;在不变的条件下,导体中的电流跟这段导体电阻成反比。
答案
解：
第一个空填：电阻
第二个空填：电压
第一个空填：电阻
第二个空填：电压

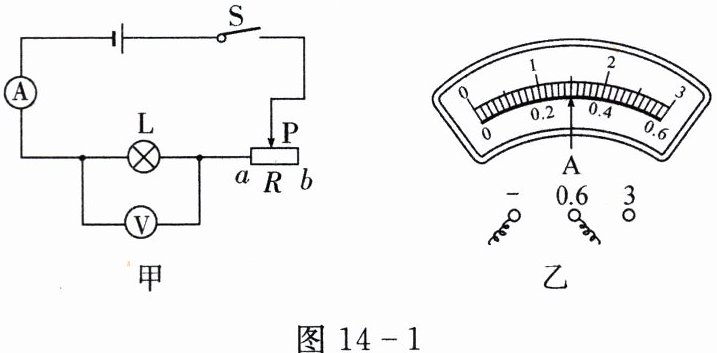

4. 如图14-1甲所示,闭合开关S前,滑动变阻器的滑片P应滑到端;闭合开关S,调节滑动变阻器,电流表的示数如图乙所示,通过灯L的电流为A。
答案
解：
闭合开关S前，滑动变阻器的滑片P应滑到b端，此时滑动变阻器接入电路的电阻最大。
由图乙可知，电流表选用0~0.6A量程，分度值为0.02A，示数为0.3A，即通过灯L的电流为0.3A。
答：b；0.3。
闭合开关S前，滑动变阻器的滑片P应滑到b端，此时滑动变阻器接入电路的电阻最大。
由图乙可知，电流表选用0~0.6A量程，分度值为0.02A，示数为0.3A，即通过灯L的电流为0.3A。
答：b；0.3。
5. 根据欧姆定律可以得到公式$R=U/I$,关于这个公式,下列说法正确的是 ()
A.同一导体的电阻与加在它两端的电压成正比
B.同一导体的电阻与通过它的电流成反比
C.导体两端电压为零时,导体的电阻也为零
D.同一导体两端的电压和电流的比值不变
A.同一导体的电阻与加在它两端的电压成正比
B.同一导体的电阻与通过它的电流成反比
C.导体两端电压为零时,导体的电阻也为零
D.同一导体两端的电压和电流的比值不变
答案
D
解析
电阻是导体本身的一种性质，其大小由导体的材料、长度、横截面积和温度决定，与导体两端的电压、通过的电流无关。公式$R=U/I$是计算电阻的比值式，同一导体的电阻不变，故其两端电压与电流的比值不变。因此A、B、C错误，D正确。
6. 如图14-2所示电路中,甲、乙两处分别接入电流表或电压表。当S闭合后,为使两灯均能发光,则 ()
A.甲接入电流表,乙接入电压表
B.甲、乙均接入电流表
C.甲、乙均接入电压表
D.甲接入电压表,乙接入电流表
A.甲接入电流表,乙接入电压表
B.甲、乙均接入电流表
C.甲、乙均接入电压表
D.甲接入电压表,乙接入电流表
答案
D
解析
要使两灯均发光，需保证电路通路且两灯都有电流通过。根据电流表串联、电压表并联的使用规则分析：
1. 若甲接电流表、乙接电压表：L₂被甲电流表短路，仅L₁发光，不符合要求。
2. 若甲、乙均接电流表：电源被短路，两灯均不发光，不符合要求。
3. 若甲、乙均接电压表：电路为开路，两灯均不发光，不符合要求。
4. 若甲接电压表、乙接电流表：L₁与L₂并联，两灯均有电流通过，能发光，符合要求。
1. 若甲接电流表、乙接电压表：L₂被甲电流表短路，仅L₁发光，不符合要求。
2. 若甲、乙均接电流表：电源被短路，两灯均不发光，不符合要求。
3. 若甲、乙均接电压表：电路为开路，两灯均不发光，不符合要求。
4. 若甲接电压表、乙接电流表：L₁与L₂并联，两灯均有电流通过，能发光，符合要求。
7. 如图14-3所示,闭合开关S,小灯泡发L发光后突然熄灭,电流表示数几乎为零,电压表示数接近电源电压,关于故障的判断正确的是 ()
A.灯L短路
B.灯L断路
C.滑动变阻R短路
D.滑动变阻R断路
A.灯L短路
B.灯L断路
C.滑动变阻R短路
D.滑动变阻R断路
答案
B
解析
电路中灯泡L与滑动变阻器串联，电流表测电路电流，电压表测L两端电压。
若灯L短路：电压表被短路，示数为0，电流表有示数，不符合题意；
若灯L断路：电路断开，电流表示数几乎为0，电压表串联在电路中测电源电压，示数接近电源电压，符合题意；
若滑动变阻器短路：灯泡变亮，电流表有示数，电压表示数等于电源电压，不符合题意；
若滑动变阻器断路：电流表示数为0，电压表无法接电源两端，示数接近0，不符合题意。
综上，故障为灯L断路。
若灯L短路：电压表被短路，示数为0，电流表有示数，不符合题意；
若灯L断路：电路断开，电流表示数几乎为0，电压表串联在电路中测电源电压，示数接近电源电压，符合题意；
若滑动变阻器短路：灯泡变亮，电流表有示数，电压表示数等于电源电压，不符合题意；
若滑动变阻器断路：电流表示数为0，电压表无法接电源两端，示数接近0，不符合题意。
综上，故障为灯L断路。
