16. 磁场虽然看不见、摸不着，却是真实存在的，不仅有强弱，还有方向。如图所示，小磁针静止，该位置磁场方向水平向________（左/右）。磁感线是为了形象地描述磁场，仿照铁屑分布画出的假想曲线，磁感线分布越密的地方，磁场越________（强/弱）。
答案
左 强
17. 如图所示，先将小磁针放在水平桌面上，静止时小磁针N极指向________方。再将一根直导线平行架在小磁针上方，给导线通电后，小磁针将________，说明通电导线周围存在________。
答案
北 发生偏转 磁场
18. （2023·无锡）某幼儿园游乐室里有一块能发电的地板，当小朋友们在上面跳跃时，小灯泡便会一闪一闪，地板下方铺设的结构如图所示，当踩踏地板时，固定在地板下方的磁铁往复运动，使固定在地面上的弹簧线圈做________磁感线运动，闭合电路中产生________，小灯泡发光。
答案
切割 感应电流

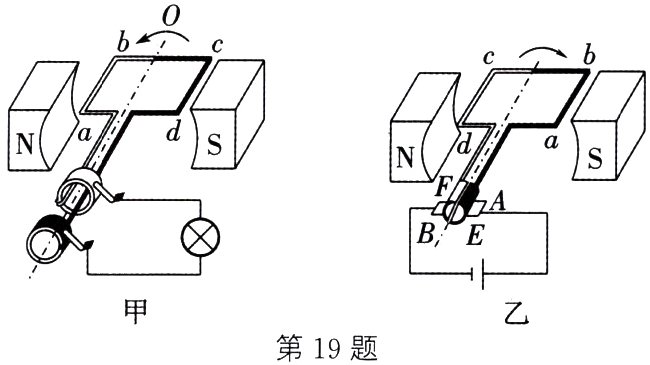

19. 如图所示为电动机和发电机模型，其中图________（甲/乙）为电动机模型，其工作原理是______；电动机工作时，能够使线圈平稳、连续不停地转动下去是靠________实现的。
答案
乙 通电线圈在磁场中受力转动 换向器
20. 下列关于磁现象的描述错误的是 （ ）
A. 磁体周围的磁场是真实存在的
B. 地面上的指南针N极总是指向地理的南极
C. 通电导体周围存在磁场
D. 磁感线是为了描述磁场而引入的假想曲线
A. 磁体周围的磁场是真实存在的
B. 地面上的指南针N极总是指向地理的南极
C. 通电导体周围存在磁场
D. 磁感线是为了描述磁场而引入的假想曲线
答案
B
21. 如图所示，从一个密闭盒子（内有电池组等元件）上的两个小孔中伸出一段细软且通电时电流较大的长导线，在不断开导线的情况下，以下器材中能判断出该导线中是否有电流通过的是 （ ）
① 大铁钉及一些大头针
② 小磁针及固定导线的支架
③ 蹄形磁体
A. ①
B. ①②
C. ②③
D. ①②③
① 大铁钉及一些大头针
② 小磁针及固定导线的支架
③ 蹄形磁体
A. ①
B. ①②
C. ②③
D. ①②③
答案
D

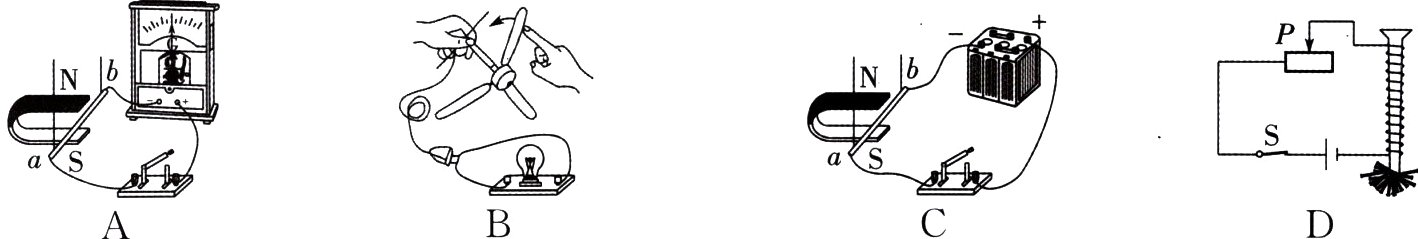

22. 下列图中能反映直流电动机工作原理的是 （ ）
答案
C

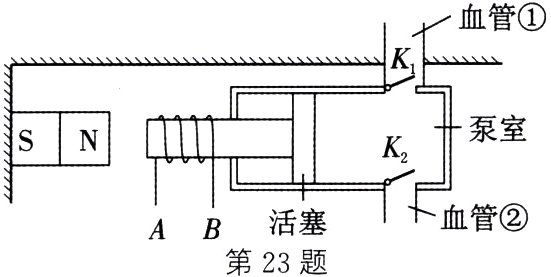

23. 人工心脏泵能短时间代替心脏工作，其结构如图所示。线圈固定在活塞的柄上，泵室通过单向阀门与血管相通。阀门K1只能向泵室外侧开启；阀门K2只能向泵室内侧开启。关于人工心脏泵，下列说法正确的是 （ ）
A. 电流从线圈A端流入时，血液流入泵室
B. 电流从线圈A端流入时，活塞向右移动
C. 线圈中应通入大小、方向都不变的直流电
D. 人工心脏泵跳动的频率由线圈中电流的大小决定
A. 电流从线圈A端流入时，血液流入泵室
B. 电流从线圈A端流入时，活塞向右移动
C. 线圈中应通入大小、方向都不变的直流电
D. 人工心脏泵跳动的频率由线圈中电流的大小决定
答案
A
