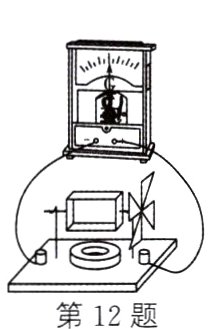

12. 如图所示，用漆包线绕成矩形线圈，将线圈两端的导线拉直并用刀将漆全部刮掉，作为转动轴，将线圈放在金属支架上，在它下面放一块小磁体，用纸做一个小风车固定在转动轴上，将装置与小量程电流表相连，使小风车转动，可观察到______________________的现象，说明电路中有电流产生，此过程中________能转化为电能。若将电流表换成干电池接入电路，则线圈________（能/不能）持续转动。
答案
小量程电流表指针偏转 机械 不能

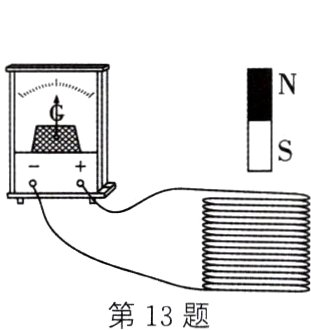

13. （2023·广东）如图所示，小明用线圈、条形磁铁和灵敏电流计来验证电磁感应现象，下列不能使灵敏电流计指针发生偏转的操作是 （ ）
A. 线圈不动，磁铁快速向上
B. 线圈不动，磁铁快速向下
C. 磁铁不动，线圈快速向上
D. 线圈和磁铁同时同速向上
A. 线圈不动，磁铁快速向上
B. 线圈不动，磁铁快速向下
C. 磁铁不动，线圈快速向上
D. 线圈和磁铁同时同速向上
答案
D
14. 如图所示为闭合电路的一部分导体在两磁极间运动一周的频闪照片，图中小圆圈代表导体的横截面，箭头表示导体的运动方向，下列说法正确的是 （ ）
A. 在a、b、c、d四个位置时，导体中都有感应电流
B. 在a、c两个位置时，导体中没有感应电流
C. 在a、c两个位置时，导体中有感应电流且电流方向相同
D. 在b、d两个位置时，导体中没有感应电流
A. 在a、b、c、d四个位置时，导体中都有感应电流
B. 在a、c两个位置时，导体中没有感应电流
C. 在a、c两个位置时，导体中有感应电流且电流方向相同
D. 在b、d两个位置时，导体中没有感应电流
答案
D

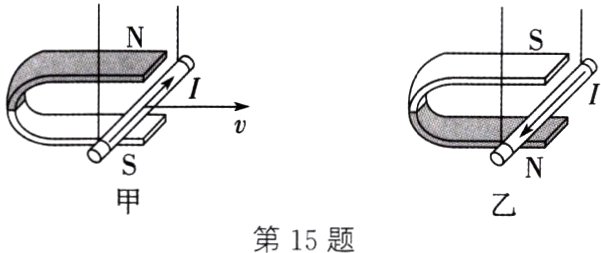

15. 闭合电路的一部分导体向右运动，导体中感应电流的方向如图甲所示。改变实验条件，导体中产生的感应电流方向如图乙所示，请在图乙中画出导体的运动方向。
答案
如图所示
