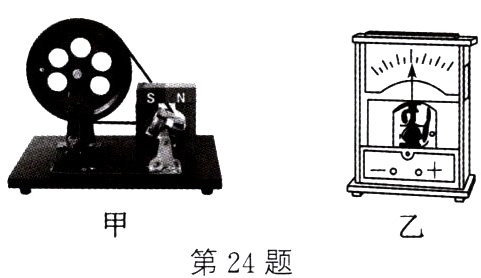

24. （2023·宜昌）如图甲，把一台手摇发电机跟小灯泡连接起来，使线圈在磁场中转动，可以看到小灯泡发光。下列说法正确的是 （ ）

A. 发电机是利用电流的磁效应来工作的
B. 发电机将电能转化为了机械能
C. 线圈转得越快，小灯泡越亮
D. 如果将小灯泡换成如图乙的灵敏电流计，指针一直偏向右边

C

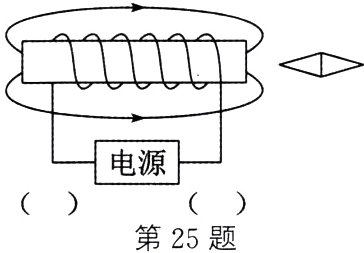

25. 如图所示，请在图中标出小磁针的N极和电源的正、负极。

如图所示

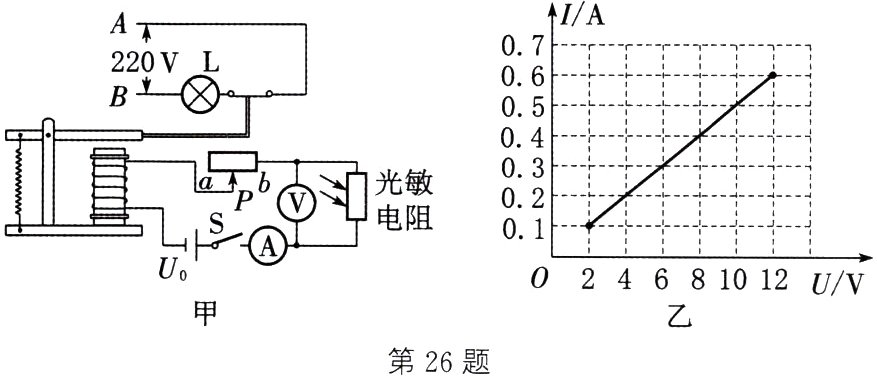

26. 光敏电阻在各种自动化装置中有很多应用，小柯用它设计了一种“智能家居照明灯”电路，如图甲所示。（电磁继电器线圈的电阻不计）
（1）导线________（A/B）连接家庭电路中的火线。
（2）小柯的设计要求是“智能家居照明灯”在天暗时自动点亮，天亮时自动熄灭，那么他选择的光敏电阻阻值大小应随光照强度的增加而________。
（3）保持光照强度不变，闭合开关S后，滑片P由a端向b端移动的过程中，电流表示数I与电压表示数U的关系图像如图乙所示，求滑动变阻器的最大阻值。（电源电压U0不变）

(1)A （2）减小 （3）当滑片 P 位于 b 端时，电路为只有光敏电阻的简单电路，电压表测电源的电压，由图乙可知，电源的电压$U_{0}=12V$；当滑片 P 位于 a 端时，滑动变阻器与光敏电阻串联，电压表测光敏电阻两端的电压，电流表测电路中的电流，此时电路中电流最小，由图乙可知，$I = 0.1A$，$U_{光敏}=2V$，则电路中的总电阻$R_{总}=\frac{U_{0}}{I}=\frac{12V}{0.1A}=120\Omega$，光敏电阻的阻值$R_{光敏}=\frac{U_{光敏}}{I}=\frac{2V}{0.1A}=20\Omega$，滑动变阻器的最大阻值$R_{ab}=R_{总}-R_{光敏}=120\Omega - 20\Omega = 100\Omega$
