a. 当开关S闭合、$S_1$断开时，电路中只有$R_1$，此时打印笔消耗的电功率$P_1=$__________，电路的电阻较__________，所以电功率较__________，打印笔处于__________打印.
b. 当开关S、$S_1$都闭合时，电阻$R_1$和$R_2$__________，此时打印笔消耗的电功率$P_2=$__________，电路的总电阻较__________，所以电功率较__________，打印笔处于__________打印.

a. $\frac{U^{2}}{R_{1}}$ 大 小 慢挡
b. 并联 $\frac{U^{2}}{R_{1}}+\frac{U^{2}}{R_{2}}$ 小 大 快挡

2. (2023苏州期末)某电熨斗有“低温”“高温”两个挡位，其简化电路如图ZT - 6 - 4所示，$R_1$、$R_2$是电热丝，$R_1 = 48.4\ \Omega$，$R_2 = 96.8\ \Omega$，S为旋转式开关.当旋转触片接触到触点1和2时，电熨斗为__________挡位.当电熨斗处于高温挡位时，通电1min，电熨斗产生的热量为__________J.
　　　　　　　　　　　　　

低温 $9\times10^{4}$

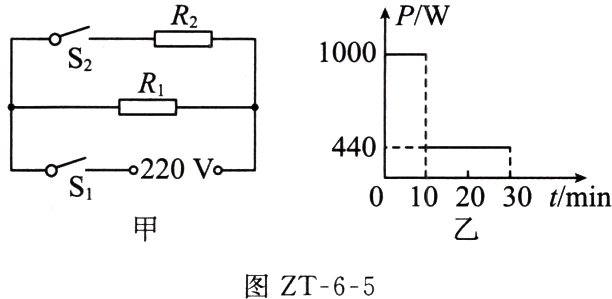

3. (2023常州武进区期末)小柳同学设计了一种电热饮水机电路.如图ZT - 6 - 5甲所示，$R_1$和$R_2$ 均为电热丝，$S_2$是自动控制开关，可实现低温挡、高温挡之间的转换，饮水机工作时功率随时间变化的关系图像如图乙所示.低温挡工作时，通过$R_1$的电流是__________A，高温挡工作时电路的总电阻是__________$\Omega$，高温挡工作时1min消耗的电能是__________J.
　　

2 48.4 $6\times10^{4}$

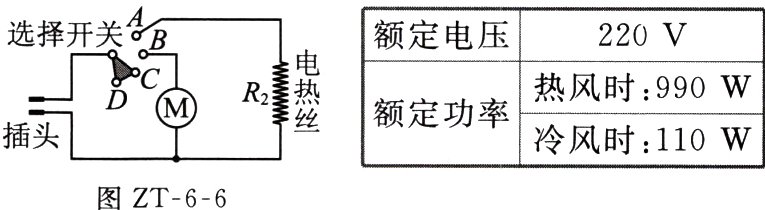

4. (2023扬州江都区一模)简易电吹风的简化电路如图ZT - 6 - 6所示，其主要技术参数如下表所示,在家庭电路中使用时:
　(1)若电动机线圈电阻$R_1 = 10\ \Omega$，当吹冷风时，求40s内电流通过电动机产生的热量是多少？
　(2)当吹热风时，求电热丝$R_2$消耗的电功率.
　(3)求电热丝$R_2$的阻值.
　

(1)由$P = UI$可知，电吹风吹冷风时通过线圈的电流：$I_{M}=\frac{P_{冷}}{U}=\frac{110\ W}{220\ V}=0.5\ A$，
吹冷风时$40\ s$内电流通过电动机产生的热量：$Q = I_{M}^{2}R_{1}t=(0.5\ A)^{2}\times10\ \Omega\times40\ s = 100\ J$。
(2)由图可知，吹冷风时，只有电动机工作，吹热风时，电动机和电热丝$R_{2}$并联；
根据并联电路的特点可知，吹热风时电热丝$R_{2}$消耗的电功率：$P_{2}=P_{热}-P_{冷}=990\ W - 110\ W = 880\ W$。
(3)由$P = \frac{U^{2}}{R}$可知，电热丝$R_{2}$的阻值：
$R_{2}=\frac{U^{2}}{P_{2}}=\frac{(220\ V)^{2}}{880\ W}=55\ \Omega$。
