11.冰箱工作时的部分电路如图所示。冰箱内照明灯由开关$S_1$控制，压缩机 M 由开关$S_2$控制。根据题意，将下图连接完整，要求符合安全用电原则。

相线
中性线

【解析】
根据安全用电原则，开关应接在相线上，保证断开开关时用电器与相线断开，避免触电；冰箱内照明灯和压缩机为并联关系，可独立工作。连接时，相线连接开关$S_1$、$S_2$的进线端，中性线连接照明灯和压缩机M的另一端，金属外壳保持接地。
【答案】
上方横线为相线，连接开关$S_1$、$S_2$的左端；下方横线为中性线，连接照明灯、压缩机M的右端（完整连线如参考答案所示）
【知识点】
安全用电原则、家庭电路连接、并联电路特点
【点评】
本题结合冰箱实际电路考查家庭电路的规范连接，需牢记开关接相线的安全要求，明确并联电路支路独立工作的特点，体现物理知识在生活电器中的实际应用。
【难度系数】
0.6

12.图甲为带开关的插座，开关断开后，插孔均不能提供工作电压，图乙为示意图，请完成接线。

相线
中性线
保护线

【解析】
为保证开关断开后插孔无电压，开关需串联在相线上；插座接线遵循“左中性线、右相线、上保护线”的原则，同类型导线并联。
1. 相线：先接入开关，再分别连接两个插座的右侧接线柱；
2. 中性线：直接分别连接两个插座的左侧接线柱；
3. 保护线：连接下方三孔插座的上方接线柱。
【答案】
相线：先接开关，再接两个插座右接线柱；
中性线：接两个插座左接线柱；
保护线：接三孔插座上接线柱。
【知识点】
家庭电路接线，开关控相线，插座接线规范
【点评】
本题考查家庭电路的正确接线，重点考查开关与插座的安全连接方式，是生活用电的基础题型，需牢记安全接线原则。
【难度系数】
0.6

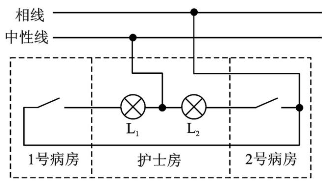

13.请在下面医院病房示意图中的虚线框内设计一个电路:连接导线，使护士房的灯$L_1$亮，表示 1 号病房有人呼叫;护士房的灯$L_2$亮，表示 2 号病房有人呼叫(虚线框内导线不允许交叉)。

相线
中性线

【解析】
要实现题目要求，需将1号病房的开关与$L_1$串联，2号病房的开关与$L_2$串联，两个支路并联在相线和中性线之间，且导线不交叉。具体连接：
1. 1号病房开关的一端接相线，另一端接$L_1$的右端；
2. 2号病房开关的一端接中性线，另一端接$L_2$的下端；
3. $L_1$左端已接中性线，$L_2$上端已接相线，完成电路连接。
【答案】
连接方式：1号病房开关接相线和$L_1$右端，2号病房开关接中性线和$L_2$下端，导线无交叉（或见参考答案电路图）。
【知识点】
串并联电路设计、家庭电路连接
【点评】
本题结合实际场景考查电路设计，需明确开关与用电器的串联关系，同时满足导线不交叉的要求，注重知识的实际应用。
【难度系数】
0.6

14.如图，教室里有两盏照明灯，请连接好电路。

相线
保险丝
中性线

【解析】
1. 家庭电路中，两盏照明灯采用并联连接，保证两灯可独立工作；
2. 保险丝需串联在相线上，实现电路过载保护；
3. 开关接在相线上控制电路通断，连接方式：相线先接保险丝，再接开关S，开关S后分两路分别连接两盏灯的一端，两盏灯的另一端均接中性线。
【答案】
电路连接如图所示：

标注：最上方导线为相线，相线与开关间的元件为保险丝，最下方导线为中性线。
【知识点】
家庭电路连接、并联电路、安全用电
【点评】
本题考查家庭电路的正确连接，需掌握用电器并联、开关与保险丝接相线的规范，强化安全用电意识。
【难度系数】
0.6
