8.声控开关在静音时处于断开状态，在接收到一定响度的声音时会自动闭合一段时间。某地下通道两端的入口处各装有一个声控开关来控制同一盏电灯，为确保行人不管从哪端进入，电灯都能接通电源发光，请用笔画线代替导线，按题意要求将下图中的电路连接完整。

相线
中性线

【解析】

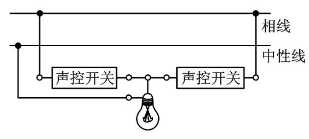

要实现行人从任意一端进入都能使电灯接通发光，两个声控开关应并联，且家庭电路连接需保证安全：相线先接声控开关，再连接灯泡顶端金属点，灯泡螺旋套接中性线。具体连接：相线分别与两个声控开关的一个接线柱相连，两个声控开关的另一个接线柱都接灯泡顶端接线柱，灯泡螺旋接线柱接中性线。
【答案】
按上述连接方式完成电路连接（对应参考答案中的电路图）
【知识点】
并联电路应用，家庭电路连接
【点评】
本题考查家庭电路的实际连接，需利用并联电路支路独立工作的特点，同时遵守家庭电路开关接相线的安全规范。
【难度系数】
0.6

9. 一个“一开三孔”开关(即一个开关和一个三孔插座连在一起)的实物如图甲所示，背面接线如图乙所示，“$a$”“$b$”是从开关接线柱接出的两根导线，请将图乙中的电路连接完整，使开关能控制电灯，又不影响插座供其他用电器使用。

相线
中性线

【解析】
1. 开关控制电灯时，需将开关串联在相线与电灯之间，因此导线a接相线，导线b与电灯的一端相连，电灯的另一端连接中性线；
2. 三孔插座独立工作，遵循“左零右火上接地”原则，左孔接中性线，右孔接相线，上孔接地线。
【答案】
电路连接完整后如图所示（）；
第一空：a
第二空：中性线接插座左孔和电灯另一端
【知识点】
家庭电路连接规则；三孔插座接线要求；开关控制用电器接法
【点评】
本题考查家庭电路的正确连接，需掌握开关接相线保证用电安全，三孔插座“左零右火上接地”的接线原则，明确电路的功能要求。
【难度系数】
0.6

10.某宾馆床头柜上的开关如图甲所示，图乙是其控制的电路，其中$S_1$为旋钮开关，单独控制台灯的通断和亮度;$S_2$为单独控制电视插座的开关。请在图乙中将电路图连接完整，要求符合安全用电原则。

相线
中性线

【解析】
1. 台灯支路：相线依次连接滑动变阻器、开关$S_1$、台灯，台灯另一端接中性线，这样$S_1$可控制台灯通断和亮度，且开关接相线符合安全用电原则。
2. 电视插座支路：相线先连接开关$S_2$，再连接电视插座的右接线柱，中性线直接连接电视插座的左接线柱，符合插座“左零右火”的安全接线规范，同时$S_2$可控制插座通断。
【答案】
电路连接如下：
台灯回路：相线→滑动变阻器→$S_1$→台灯→中性线；
插座回路：相线→$S_2$→电视插座右接线柱，中性线→电视插座左接线柱。
（或对应参考答案中的电路图）
【知识点】
家庭电路安全接线、滑动变阻器的应用、开关控制电路
【点评】
本题考查家庭电路的实际连接，需牢记开关接相线、插座“左零右火”的安全原则，注重理论联系实际，提升安全用电意识。
【难度系数】
0.6
