15.下图为教室中投影仪的不完整电路。投影仪灯泡的功率很大，需要风扇给其散热。使用时，先闭合开关$S_1$，风扇转动，再闭合开关$S_2$，灯泡发光;若只闭合开关$S_2$，灯泡不亮。请把电路连接完整。

相线
中性线
$S_2$
$S_1$

【解析】
1. 由题意可知，风扇与灯泡为并联电路，开关$S_1$在干路控制整个电路，开关$S_2$仅控制灯泡所在支路。
2. 为保证用电安全，开关应接在相线上，连接方式：相线接$S_1$的一端，$S_1$的另一端分两条支路，一条接风扇后连中性线，另一条接$S_2$，$S_2$的另一端接灯泡，灯泡的另一端连中性线。
【答案】
电路连接完整后：相线→$S_1$→分支，一支接风扇→中性线，另一支接$S_2$→灯泡→中性线（对应参考答案电路图）
【知识点】
并联电路设计，开关控制电路，安全用电原则
【点评】
本题结合实际用电器考查电路设计，需根据用电器工作逻辑判断连接方式，同时遵循安全用电规则。
【难度系数】
0.6

16.教学楼每层走廊的中间装有一盏路灯，而两头楼梯都有一个开关以便于控制。为从这一头开(或关)灯而到另一头能够关(或开)灯，请在所示的图中按设计要求把灯和开关接入电路。

相线
中性线

【解析】
实现两地控制一盏灯，需用两个单刀双掷开关，接线步骤如下：
1. 相线先连接开关S₁的动触点；
2. S₁的两个静触点分别与S₂的两个静触点交叉连接；
3. S₂的动触点连接灯泡的一端，灯泡的另一端连接中性线。
【答案】
按照上述步骤连接电路，连接示意图如参考答案所示。
【知识点】
双控开关电路连接，家庭电路安全接线
【点评】
本题考查家庭电路中双控开关的实际应用，核心是理解双控开关的工作原理，同时需遵循相线进开关的安全用电规则，注重理论联系实际的应用能力。
【难度系数】
0.6

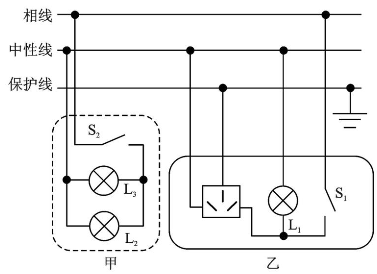

17.如图，甲是家庭电路中的照明系统，乙是给用电器供电的插线板系统，其一部分已与电源线相连。对甲的要求:开关$S_2$同时控制灯$L_2$、$L_3$的亮灭。对乙的要求:开关$S_1$断开时，指示灯$L_1$不亮，插孔不能提供工作电压;$S_1$闭合时，插孔能提供工作电压;如果指示灯$L_1$损坏，$S_1$闭合时插孔也能提供工作电压。请在图中画出各元件能够正常工作的连接方式，并把插线板与电源线相连。

相线
中性线
保护线

【解析】
1. 插线板乙：相线先接开关$S_1$，$S_1$的出线分两路，一路与指示灯$L_1$串联后接中性线；另一路接三孔插座的右接线柱（相线端）；三孔插座左接线柱接中性线，上接线柱接保护线。
2. 照明系统甲：相线接开关$S_2$，$S_2$出线后并联$L_2$、$L_3$的一端，$L_2$、$L_3$的另一端接中性线。
3. 电源线标注：最上方为相线，中间为中性线，最下方为保护线。
【答案】
连接方式如参考答案图所示，电源线标注：最上方为相线，中间为中性线，最下方为保护线。
【知识点】
家庭电路连接，并联电路应用，开关控制电路
【点评】
本题考查家庭电路的正确连接，需掌握开关、用电器、插座的安全接线规则，明确串并联电路在家庭电路中的使用要求。
【难度系数】
0.6
