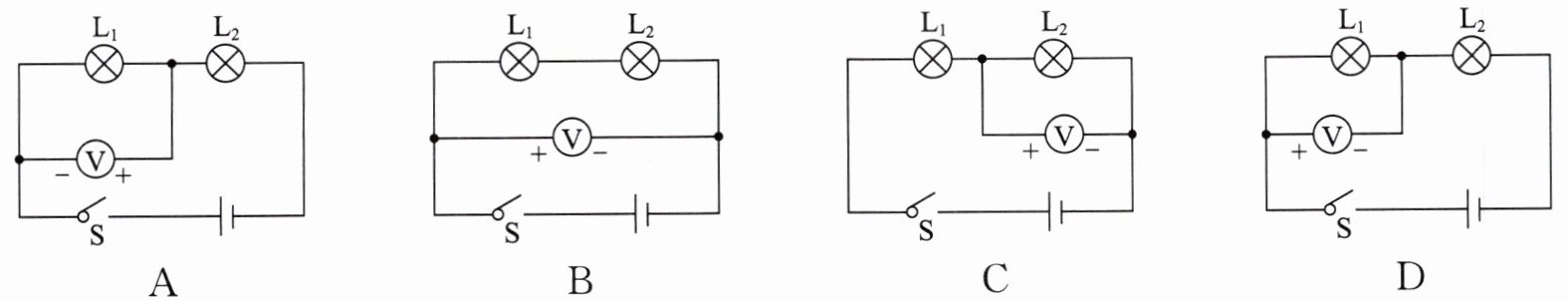

8. 要测量灯泡 $\mathrm{L}_2$ 两端的电压,如图所示电路图连接正确的是（
C
）答案
8.C
解析
【分析】
要选出能正确测量灯泡L₂两端电压的电路，首先要牢记电压表的核心使用规则：一是电压表必须并联在被测用电器的两端，二是电流必须从电压表的正接线柱流入、负接线柱流出，不能接反。解题时我们可以分两步排查：第一步先判断电压表的并联位置，筛选出并联在L₂两端的选项，排除并联在L₁、电源两端的错误选项；第二步再核对剩余选项的电压表正负接线柱是否满足“正进负出”的要求，最终得到正确结果。
【解析】
我们结合电路的电流路径和电压表使用规则逐一分析四个选项：
1. 选项A：电压表并联在L₁两端，测量的是L₁的电压，且正负接线柱接反，电流从负接线柱流入、正接线柱流出，连接错误。
2. 选项B：电压表并联在电源两端，测量的是电源总电压，并非L₂两端的电压，不符合测量要求。
3. 选项C：电压表直接并联在灯泡L₂的两端，同时电流从电压表的正接线柱流入、负接线柱流出，完全符合电压表的使用规范，可以正确测量L₂两端的电压，连接正确。
4. 选项D：电压表并联在L₁两端，测量的是L₁的电压，不符合测量L₂电压的要求，连接错误。
综上，只有C选项的电路连接正确。
【答案】C
【知识点】电压表的使用，串联电路电压测量
【点评】本题重点考察电压表的基础使用规则，易错点是误判电压表的并联被测对象，或是忽略正负接线柱的接法要求，解题时先理清电路的电流流向、明确各位置的电位高低，再核对电压表的并联位置和接线方向，就可以快速排除错误选项。
【难度系数】0.7
要选出能正确测量灯泡L₂两端电压的电路，首先要牢记电压表的核心使用规则：一是电压表必须并联在被测用电器的两端，二是电流必须从电压表的正接线柱流入、负接线柱流出，不能接反。解题时我们可以分两步排查：第一步先判断电压表的并联位置，筛选出并联在L₂两端的选项，排除并联在L₁、电源两端的错误选项；第二步再核对剩余选项的电压表正负接线柱是否满足“正进负出”的要求，最终得到正确结果。
【解析】
我们结合电路的电流路径和电压表使用规则逐一分析四个选项：
1. 选项A：电压表并联在L₁两端，测量的是L₁的电压，且正负接线柱接反，电流从负接线柱流入、正接线柱流出，连接错误。
2. 选项B：电压表并联在电源两端，测量的是电源总电压，并非L₂两端的电压，不符合测量要求。
3. 选项C：电压表直接并联在灯泡L₂的两端，同时电流从电压表的正接线柱流入、负接线柱流出，完全符合电压表的使用规范，可以正确测量L₂两端的电压，连接正确。
4. 选项D：电压表并联在L₁两端，测量的是L₁的电压，不符合测量L₂电压的要求，连接错误。
综上，只有C选项的电路连接正确。
【答案】C
【知识点】电压表的使用，串联电路电压测量
【点评】本题重点考察电压表的基础使用规则，易错点是误判电压表的并联被测对象，或是忽略正负接线柱的接法要求，解题时先理清电路的电流流向、明确各位置的电位高低，再核对电压表的并联位置和接线方向，就可以快速排除错误选项。
【难度系数】0.7

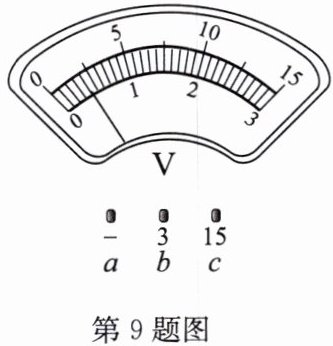

9.小明同学在一次用有0～3V和0～15V两个量程的电压表测电压时,电压表的“－”接线柱已接入电路,在用0～15V量程试触时,指针位置如图所示,则下一步的实验操作应该是 （
A.直接接入c接线柱,然后读数
B.断开开关,接入c接线柱,闭合开关后读数
C.直接接入b接线柱,然后读数
D.断开开关,接入b接线柱,闭合开关后读数
D
）A.直接接入c接线柱,然后读数
B.断开开关,接入c接线柱,闭合开关后读数
C.直接接入b接线柱,然后读数
D.断开开关,接入b接线柱,闭合开关后读数
答案
9.D
解析
【分析】
首先第一步先分析试触得到的电压大小：电压表用0~15V量程试触时，该量程分度值为0.5V，从图中可见指针偏转角度很小，读出的示数小于3V，说明待测电压在0~3V范围内，为了测量结果更精准，应该换用分度值更小的0~3V小量程。接下来结合电学实验操作规范思考：更换电路中的接线柱时，必须先断开开关，不能带电操作，避免损坏电表，因此后续操作需要先断开开关，接入对应0~3V量程的b接线柱，再闭合开关读数，据此逐一判断选项即可。
【解析】
1. 判断合适量程：使用0~15V量程试触时，电压表分度值为0.5V，由图可知指针示数约为2V，小于3V，说明待测电压不超过3V，换用0~3V量程测量精度更高，因此不需要接对应15V量程的c接线柱，排除A、B选项。
2. 判断操作合规性：电学实验中改接电路元件的接线时，为了保证电表和电路安全，必须先断开开关，不能带电切换接线，因此直接接入b接线柱的操作是错误的，排除C选项，D选项操作完全符合规范。
【答案】
D
【知识点】
电压表使用，试触法
【点评】
本题考查电压表的规范操作，易错点集中在两处：一是试触后量程的选择判断，二是改接电路前必须断开开关的基本实验要求，不少同学会忽略断电操作误选C，需要牢记所有改接电路的操作都要在断开开关的前提下进行。
【难度系数】
0.7
首先第一步先分析试触得到的电压大小：电压表用0~15V量程试触时，该量程分度值为0.5V，从图中可见指针偏转角度很小，读出的示数小于3V，说明待测电压在0~3V范围内，为了测量结果更精准，应该换用分度值更小的0~3V小量程。接下来结合电学实验操作规范思考：更换电路中的接线柱时，必须先断开开关，不能带电操作，避免损坏电表，因此后续操作需要先断开开关，接入对应0~3V量程的b接线柱，再闭合开关读数，据此逐一判断选项即可。
【解析】
1. 判断合适量程：使用0~15V量程试触时，电压表分度值为0.5V，由图可知指针示数约为2V，小于3V，说明待测电压不超过3V，换用0~3V量程测量精度更高，因此不需要接对应15V量程的c接线柱，排除A、B选项。
2. 判断操作合规性：电学实验中改接电路元件的接线时，为了保证电表和电路安全，必须先断开开关，不能带电切换接线，因此直接接入b接线柱的操作是错误的，排除C选项，D选项操作完全符合规范。
【答案】
D
【知识点】
电压表使用，试触法
【点评】
本题考查电压表的规范操作，易错点集中在两处：一是试触后量程的选择判断，二是改接电路前必须断开开关的基本实验要求，不少同学会忽略断电操作误选C，需要牢记所有改接电路的操作都要在断开开关的前提下进行。
【难度系数】
0.7
10. 如图所示,灯$\mathrm{L}_{1}$与$\mathrm{L}_{2}$串联在电压为6V的电源上,先用电压表测灯$\mathrm{L}_{1}$两端的电压,为2.6V,则选用电压表的量程是
0～3V
.再测电源电压时,只将电压表接$B$的一端改接到$C$,这种接法不正确
(填“正确”或“不正确”),理由是电压表的量程偏小
.答案
10.0～3V 不正确 电压表的量程偏小
解析
【分析】
首先回忆电压表的量程选择原则：在保证被测电压不超过量程的前提下，优先选用小量程，测量精度更高。已知灯L₁两端电压为2.6V，该电压值小于3V，因此可以选择精度更高的0~3V量程。接下来分析改接操作：电源总电压为6V，远大于当前电压表选用的0~3V量程，若直接将电压表接B的一端改接到C，电压表测量的电源电压6V会超出当前量程，损坏电压表，因此该接法是错误的。
【解析】
1. 测量L₁两端电压时，测得电压为2.6V，小于3V，选用0~3V量程的分度值更小，测量结果更准确，因此电压表选用的量程是0～3V。
2. 电源总电压为6V，若只将电压表接B的一端改接到C，此时电压表测量电源电压，6V远大于电压表当前选用的0~3V量程的最大值，电压表量程偏小，会损坏电压表，因此这种接法不正确。
【答案】
0～3V；不正确；电压表的量程偏小
【知识点】
电压表量程选择，电压表使用规则
【点评】
本题是电压表使用的基础常考题，容易出现的误区是误以为改接后仅正负接线柱接反，解题时要结合之前选择的量程，明确被测电源电压6V已经超出0~3V量程，牢牢记住电压表使用时被测电压不能超过所选量程的核心要求。
【难度系数】
0.7
首先回忆电压表的量程选择原则：在保证被测电压不超过量程的前提下，优先选用小量程，测量精度更高。已知灯L₁两端电压为2.6V，该电压值小于3V，因此可以选择精度更高的0~3V量程。接下来分析改接操作：电源总电压为6V，远大于当前电压表选用的0~3V量程，若直接将电压表接B的一端改接到C，电压表测量的电源电压6V会超出当前量程，损坏电压表，因此该接法是错误的。
【解析】
1. 测量L₁两端电压时，测得电压为2.6V，小于3V，选用0~3V量程的分度值更小，测量结果更准确，因此电压表选用的量程是0～3V。
2. 电源总电压为6V，若只将电压表接B的一端改接到C，此时电压表测量电源电压，6V远大于电压表当前选用的0~3V量程的最大值，电压表量程偏小，会损坏电压表，因此这种接法不正确。
【答案】
0～3V；不正确；电压表的量程偏小
【知识点】
电压表量程选择，电压表使用规则
【点评】
本题是电压表使用的基础常考题，容易出现的误区是误以为改接后仅正负接线柱接反，解题时要结合之前选择的量程，明确被测电源电压6V已经超出0~3V量程，牢牢记住电压表使用时被测电压不能超过所选量程的核心要求。
【难度系数】
0.7
11. 如图所示是某同学用电压表测小灯泡 $\mathrm{L}_{2}$ 两端电压的电路图,请指出图中的两处错误.
(1)
(2)
(1)
电压表未与L₂并联
;(2)
电压表的正、负接线柱接反
.答案
11.(1)电压表未与L₂并联
(2)电压表的正、负接线柱接反
(2)电压表的正、负接线柱接反
解析
【分析】
我们首先回忆电压表的正确使用规则：第一，测量指定用电器的电压时，电压表必须和被测用电器并联；第二，电流必须从电压表的正接线柱流入、从负接线柱流出，不能接反。接下来对照题图逐一排查：首先观察连接方式，要测L₂的电压，电压表却和L₂串联在同一条支路里，没有并联在L₂两端；再看接线柱的接法，电源正极在电路左侧，电流从正极流出后，L₂左端电势更高，此时电压表的负接线柱接在了电势更高的右侧节点，正接线柱反而接在L₂的右端低电势侧，电流反向流入电压表，正负接线柱接反，这样就能找出两处错误。
【解析】
根据电压表的使用规范逐一核对电路：
1. 电压表测量用电器电压时需要并联在被测用电器两端，图中电压表和L₂串联，并未与L₂并联，无法正常测量L₂两端的电压，是第一处错误。
2. 电压表接入电路需要满足电流“正进负出”，图中电流从电压表的负接线柱流入、正接线柱流出，电压表的正、负接线柱接反，是第二处错误。
【答案】
(1) 电压表未与L₂并联
(2) 电压表的正、负接线柱接反
【知识点】
电压表的使用规则，电路连接正误判断
【点评】
本题考查电压表的基础使用规范，属于电学入门的典型易错题，很多初学者容易忽略电压表必须并联的要求，也容易搞反正负接线柱的连接逻辑，牢记电压表“并联接入、正进负出”的核心要求，就可以快速排查出电路的错误点。
【难度系数】
0.7
我们首先回忆电压表的正确使用规则：第一，测量指定用电器的电压时，电压表必须和被测用电器并联；第二，电流必须从电压表的正接线柱流入、从负接线柱流出，不能接反。接下来对照题图逐一排查：首先观察连接方式，要测L₂的电压，电压表却和L₂串联在同一条支路里，没有并联在L₂两端；再看接线柱的接法，电源正极在电路左侧，电流从正极流出后，L₂左端电势更高，此时电压表的负接线柱接在了电势更高的右侧节点，正接线柱反而接在L₂的右端低电势侧，电流反向流入电压表，正负接线柱接反，这样就能找出两处错误。
【解析】
根据电压表的使用规范逐一核对电路：
1. 电压表测量用电器电压时需要并联在被测用电器两端，图中电压表和L₂串联，并未与L₂并联，无法正常测量L₂两端的电压，是第一处错误。
2. 电压表接入电路需要满足电流“正进负出”，图中电流从电压表的负接线柱流入、正接线柱流出，电压表的正、负接线柱接反，是第二处错误。
【答案】
(1) 电压表未与L₂并联
(2) 电压表的正、负接线柱接反
【知识点】
电压表的使用规则，电路连接正误判断
【点评】
本题考查电压表的基础使用规范，属于电学入门的典型易错题，很多初学者容易忽略电压表必须并联的要求，也容易搞反正负接线柱的连接逻辑，牢记电压表“并联接入、正进负出”的核心要求，就可以快速排查出电路的错误点。
【难度系数】
0.7
12. 如图所示的电路图中,当开关S闭合后,灯$\mathrm{L}_{1}$和$\mathrm{L}_{2}$是
串
联的,电压表测量L₂
两端的电压.答案
12.串 L₂
解析
【分析】
我们可以用“去表法”先简化电路：由于电压表内阻极大，相当于开路，先把电压表从电路中移除，观察电流的流动路径，电流只有一条通路的话就是串联，有多条通路就是并联。之后再追踪电压表两个接线柱的连接位置，看电压表直接并联在哪个元件的两端，就能确定它的测量对象。
【解析】
1. 判断连接方式：移除电压表后，电流从电源正极出发，依次经过L₁、开关S、L₂，最终回到电源负极，整个电路只有唯一的一条电流路径，因此灯L₁和L₂是串联的。
2. 判断电压表测量对象：电压表的两个接线柱直接并联在灯泡L₂的两端，没有并联在电源或者L₁的两端，因此电压表测量的是L₂两端的电压。
【答案】
串 L₂
【知识点】
串并联电路判断，电压表使用规则
【点评】
本题属于电路识别的基础题型，核心考察学生简化电路、判断串并联和电压表测量对象的能力，易错点是误判电压表测量的是电源或者L₁的电压，解题时沿着导线追踪电压表两个接线柱的连接范围，就能准确得到结果。
【难度系数】
0.8
我们可以用“去表法”先简化电路：由于电压表内阻极大，相当于开路，先把电压表从电路中移除，观察电流的流动路径，电流只有一条通路的话就是串联，有多条通路就是并联。之后再追踪电压表两个接线柱的连接位置，看电压表直接并联在哪个元件的两端，就能确定它的测量对象。
【解析】
1. 判断连接方式：移除电压表后，电流从电源正极出发，依次经过L₁、开关S、L₂，最终回到电源负极，整个电路只有唯一的一条电流路径，因此灯L₁和L₂是串联的。
2. 判断电压表测量对象：电压表的两个接线柱直接并联在灯泡L₂的两端，没有并联在电源或者L₁的两端，因此电压表测量的是L₂两端的电压。
【答案】
串 L₂
【知识点】
串并联电路判断，电压表使用规则
【点评】
本题属于电路识别的基础题型，核心考察学生简化电路、判断串并联和电压表测量对象的能力，易错点是误判电压表测量的是电源或者L₁的电压，解题时沿着导线追踪电压表两个接线柱的连接范围，就能准确得到结果。
【难度系数】
0.8
13.小明做实验时,将电路连接成如图所示的情景.若要将导线M、N与A、B、C、D四个接线柱中任意两个连接,使两灯构成并联,且开关闭合后电压表的指针正常偏转,共有几种接法（
A.两种
B.三种
C.四种
D.五种
C
）A.两种
B.三种
C.四种
D.五种
答案
13.C
解析
【分析】
我们首先明确题目两个核心要求：一是两灯构成并联电路，电流从电源流出后有两条独立路径分别通过两个灯泡，最终回到负极；二是电压表指针正常偏转，也就是电压表正接线柱接高电位（电源正极侧）、负接线柱接低电位（电源负极侧），不能接反。
先观察现有电路特征：电压表已经将负接线柱接在A点，正接线柱接在B点；同时A与C之间有导线连通，B与D之间有导线连通；导线M连接电源正极，导线N经过开关后等效连接电源负极侧。要满足电压表正常正偏，必须B点电位高于A点，也就是B、D所在的连通点接电源正极侧（M端），A、C所在的连通点接电源负极侧（N端），再逐一验证组合是否满足并联要求，即可统计出总接法数。
【解析】
步骤1：梳理现有电路特征
M端直接接电源正极，N端经开关后等效接电源负极；
电压表接线：负接线柱接A，正接线柱接B，量程0~3V；
电路中A与C直接连通，B与D直接连通。
步骤2：明确约束条件
① 两灯并联：两个灯泡的两端需分别连接到电源的正、负极，形成两条独立电流通路；
② 电压表正常偏转：需保证B点电位高于A点，即B、D所在的连通支路接M（正极侧），A、C所在的连通支路接N（负极侧），避免电压表正负接反。
步骤3：枚举所有合法接法
1. M接B，N接A：电流从M到B分为两路，一路经上方灯泡到A回到N，另一路经B→D→下方灯泡→C→A回到N，两灯并联，电压表正偏，符合要求；
2. M接B，N接C：电流从M到B分为两路，一路经上方灯泡→A→C回到N，另一路经B→D→下方灯泡→C回到N，两灯并联，电压表正偏，符合要求；
3. M接D，N接A：电流从M到D分为两路，一路经下方灯泡→C→A回到N，另一路经D→B→上方灯泡→A回到N，两灯并联，电压表正偏，符合要求；
4. M接D，N接C：电流从M到D分为两路，一路经D→B→上方灯泡→A→C回到N，另一路经下方灯泡→C回到N，两灯并联，电压表正偏，符合要求。
其余接线组合要么无法实现两灯并联，要么会导致电压表正负接线柱接反，指针反向偏转，不符合要求，总共有4种符合条件的接法。
【答案】C
【知识点】并联电路判断，电压表使用规则
【点评】本题易错点是容易忽略电压表正负接线柱不能接反的要求，误将电压表接反的无效组合计入总数，解题时先通过导线连通关系简化接线点，再结合两个约束条件逐一验证，就能快速得到正确结果。
【难度系数】0.4
我们首先明确题目两个核心要求：一是两灯构成并联电路，电流从电源流出后有两条独立路径分别通过两个灯泡，最终回到负极；二是电压表指针正常偏转，也就是电压表正接线柱接高电位（电源正极侧）、负接线柱接低电位（电源负极侧），不能接反。
先观察现有电路特征：电压表已经将负接线柱接在A点，正接线柱接在B点；同时A与C之间有导线连通，B与D之间有导线连通；导线M连接电源正极，导线N经过开关后等效连接电源负极侧。要满足电压表正常正偏，必须B点电位高于A点，也就是B、D所在的连通点接电源正极侧（M端），A、C所在的连通点接电源负极侧（N端），再逐一验证组合是否满足并联要求，即可统计出总接法数。
【解析】
步骤1：梳理现有电路特征
M端直接接电源正极，N端经开关后等效接电源负极；
电压表接线：负接线柱接A，正接线柱接B，量程0~3V；
电路中A与C直接连通，B与D直接连通。
步骤2：明确约束条件
① 两灯并联：两个灯泡的两端需分别连接到电源的正、负极，形成两条独立电流通路；
② 电压表正常偏转：需保证B点电位高于A点，即B、D所在的连通支路接M（正极侧），A、C所在的连通支路接N（负极侧），避免电压表正负接反。
步骤3：枚举所有合法接法
1. M接B，N接A：电流从M到B分为两路，一路经上方灯泡到A回到N，另一路经B→D→下方灯泡→C→A回到N，两灯并联，电压表正偏，符合要求；
2. M接B，N接C：电流从M到B分为两路，一路经上方灯泡→A→C回到N，另一路经B→D→下方灯泡→C回到N，两灯并联，电压表正偏，符合要求；
3. M接D，N接A：电流从M到D分为两路，一路经下方灯泡→C→A回到N，另一路经D→B→上方灯泡→A回到N，两灯并联，电压表正偏，符合要求；
4. M接D，N接C：电流从M到D分为两路，一路经D→B→上方灯泡→A→C回到N，另一路经下方灯泡→C回到N，两灯并联，电压表正偏，符合要求。
其余接线组合要么无法实现两灯并联，要么会导致电压表正负接线柱接反，指针反向偏转，不符合要求，总共有4种符合条件的接法。
【答案】C
【知识点】并联电路判断，电压表使用规则
【点评】本题易错点是容易忽略电压表正负接线柱不能接反的要求，误将电压表接反的无效组合计入总数，解题时先通过导线连通关系简化接线点，再结合两个约束条件逐一验证，就能快速得到正确结果。
【难度系数】0.4
