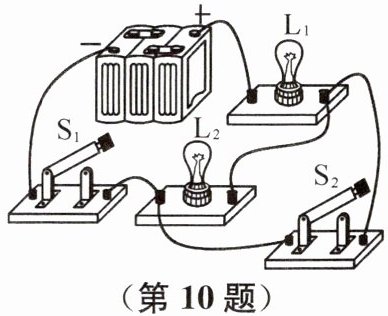

10. 小红在做实验时，先连接如图所示的电路，然后闭合开关$\mathrm{S}_{1}$，最后闭合开关$\mathrm{S}_{2}$，小红看到的现象是 （ ）
A. 开始两个灯泡都亮，后来灯$\mathrm{L}_{1}$不亮
B. 两个灯泡都亮
C. 两个灯泡都不亮
D. 开始两个灯泡都亮，后来灯$\mathrm{L}_{2}$不亮

（第10题）

（第11题）

D

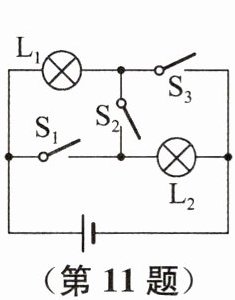

11. 在如图所示的电路中,下列说法正确的是
（ ）
A. 闭合开关$\mathrm{S}_{1}$、$\mathrm{S}_{3}$,断开开关$\mathrm{S}_{2}$时,灯$\mathrm{L}_{1}$、$\mathrm{L}_{2}$串联
B. 闭合开关$\mathrm{S}_{2}$,断开开关$\mathrm{S}_{1}$、$\mathrm{S}_{3}$时,灯$\mathrm{L}_{1}$、$\mathrm{L}_{2}$并联
C. 闭合开关$\mathrm{S}_{1}$、$\mathrm{S}_{2}$,断开开关$\mathrm{S}_{3}$时,灯$\mathrm{L}_{1}$、$\mathrm{L}_{2}$不亮
D. 同时闭合开关$\mathrm{S}_{1}$、$\mathrm{S}_{2}$、$\mathrm{S}_{3}$时,灯$\mathrm{L}_{1}$、$\mathrm{L}_{2}$不亮

D

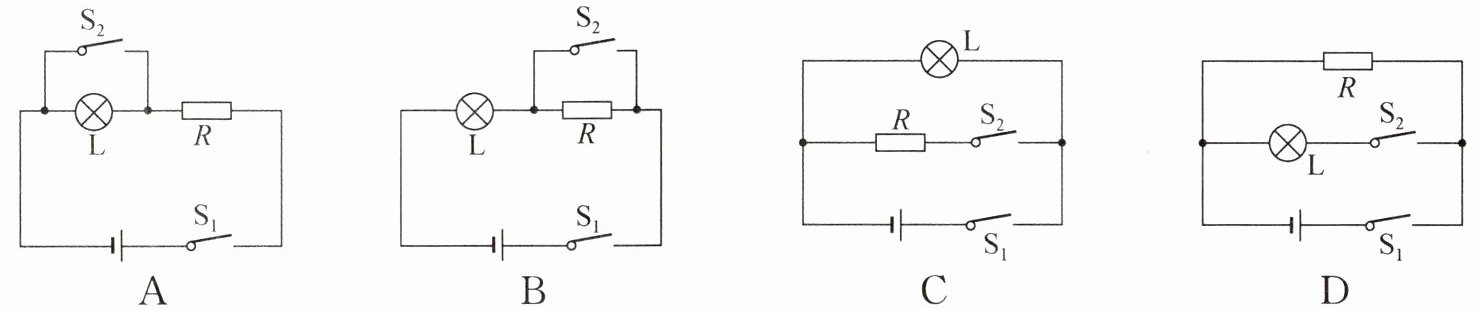

12. 为了交通安全,驾驶员必须使用安全带.某汽车厂家为了提醒驾驶员系好安全带,做了如下设计:驾驶员坐上驾驶座位未系安全带时,开关$\mathrm{S}_{1}$闭合,提示灯亮;系上安全带后,开关$\mathrm{S}_{2}$也闭合,提示灯灭.如图所示的四个选项中,符合电路设计要求的是 ( )

A

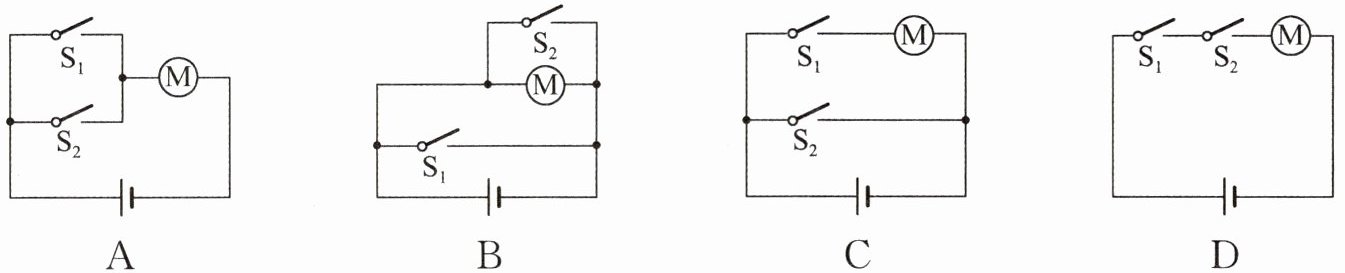

13. 共享电瓶车上有一款智能头盔，只有戴上头盔扣上卡扣后，头盔上的信号发射器才能发出信号，当电瓶车上的信号接收器$\mathrm{S}_{1}$接收到信号闭合后，再转动电瓶车钥匙$\mathrm{S}_{2}$，电瓶车才能正常启动，下列电路符合要求的是 （ ）

D

14. 随处可见的自动售货机大大地方便了我们的生活，小明在学习电路设计后自学了解了自动售货机的工作原理:可通过手机扫码(闭合$\mathrm{S}_{1}$)或投币(闭合$\mathrm{S}_{2}$)来启动电动机完成自动售货;光线较暗时光控开关$\mathrm{S}_{3}$自动闭合，灯泡发光.于是他尝试设计了如下四个电路，其中符合要求的是
（$\boldsymbol{图1}$）

B
