2025年课时提优计划作业本九年级物理上册苏科版基础强化版第92页答案

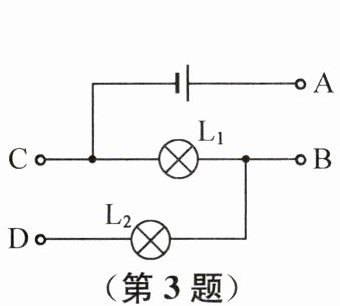

3. 如图所示，A、B、C、D表示四个接线柱，请按下述要求，用导线将有关接线柱连接起来. 要使$\mathrm{L}_1$发光、$\mathrm{L}_2$不亮，则连接________；要使$\mathrm{L}_1$、$\mathrm{L}_2$串联，则连接________；要使$\mathrm{L}_1$、$\mathrm{L}_2$并联，则连接________和________.


答案

A、B
; A、D
; A、B
; C、D

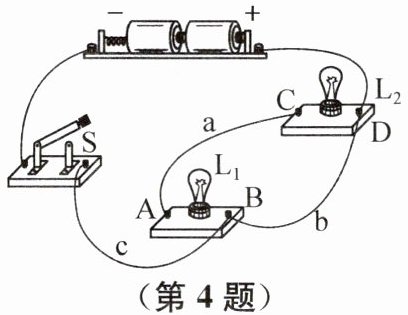

4. 关于如图所示的电路,下列说法正确的是（ ）
A. 开关 S 只控制灯$\mathrm{L}_{2}$,不能控制灯$\mathrm{L}_{1}$
B. 开关 S 闭合后,两灯都亮
C. 要使灯$\mathrm{L}_{1}$、$\mathrm{L}_{2}$串联,可去掉导线 b
D. 若将导线 c 从接线柱 B 改接到接线柱 A 上,则开关 S 闭合后,$\mathrm{L}_{1}$、$\mathrm{L}_{2}$串联

答案

C

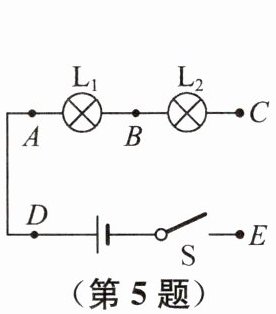

5. 如图所示,使灯$\mathrm{L}_{1}$和$\mathrm{L}_{2}$并联的正确连线方法是 （ ）
A. 分别连接$A$、$B$和$C$、$E$
B. 分别连接$A$、$B$和$D$、$E$
C. 分别连接$A$、$C$和$B$、$E$
D. 分别连接$A$、$C$和$C$、$E$

答案

C

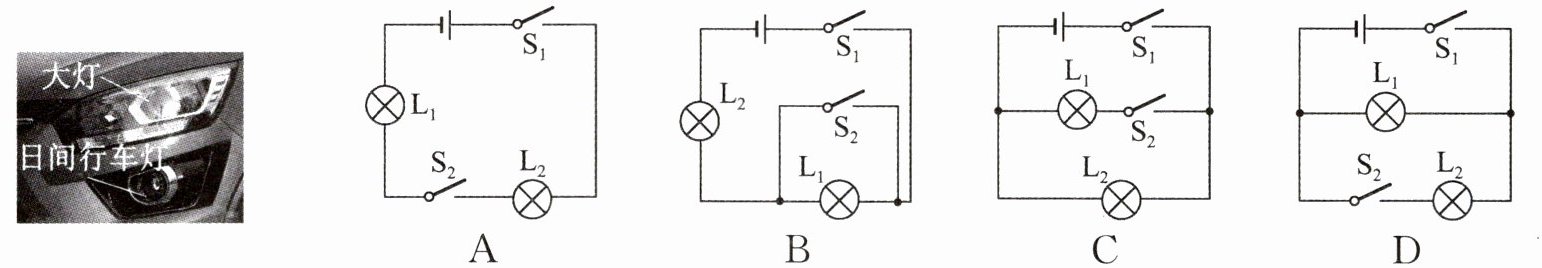

6. 如图所示,汽车装有日间行车灯可以提高行车安全,当汽车启动时,$S_1$闭合,日间行车灯$L_1$立即亮起;再闭合$S_2$,车前大灯$L_2$也亮起.符合这一情况的电路图是 ( )

A
B
C
D

答案

D
7. 请在下图的两个虚线框内分别将“电源”和“小灯泡$\mathrm{L}_{2}$”的元件符号连入电路，使两灯组成并联电路且开关只控制灯$\mathrm{L}_{2}$。

（第7题）

（第8题）

答案



;

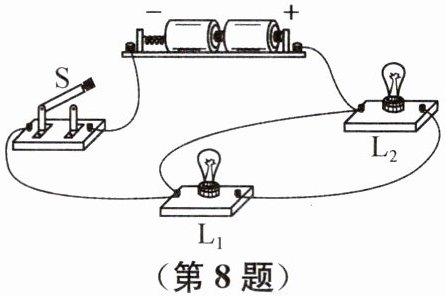

8. 如图所示,请改变电路中的一根导线的接法,使灯$\mathrm{L}_{1}$和$\mathrm{L}_{2}$并联.(在要去掉的导线上画“×”并补画正确的导线)

答案

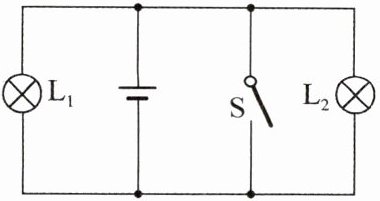

9. 在如图所示的电路中,闭合开关S后,会产生的结果是 （ ）
A. 灯$\mathrm{L}_{1}$、$\mathrm{L}_{2}$都亮
B. 灯$\mathrm{L}_{2}$亮,$\mathrm{L}_{1}$不亮
C. 电源被烧坏
D. 两灯全被烧坏

答案

C
