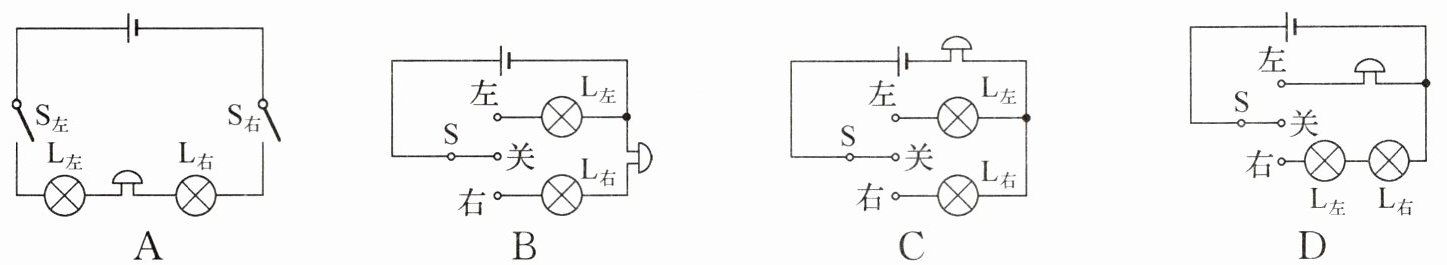

15. 新国标电动自行车上装有转向灯和蜂鸣器，开关拨至左边，左转向灯亮、蜂鸣器响；开关拨至右边，右转向灯亮、蜂鸣器响；左、右转向灯不能同时亮.下列电路图中符合要求的是（ ）
答案
C
16. 如图所示,闭合开关S后,发现灯$\mathrm{L}_{1}$不亮,$\mathrm{L}_{2}$正常发光.此电路的故障可能是 （ ）
A. 开关S接触不良
B. 灯$\mathrm{L}_{1}$的灯丝断了
C. 灯$\mathrm{L}_{1}$两端的接线柱被一根导线直接相连
D. 灯$\mathrm{L}_{2}$的灯丝断了
A. 开关S接触不良
B. 灯$\mathrm{L}_{1}$的灯丝断了
C. 灯$\mathrm{L}_{1}$两端的接线柱被一根导线直接相连
D. 灯$\mathrm{L}_{2}$的灯丝断了
答案
B

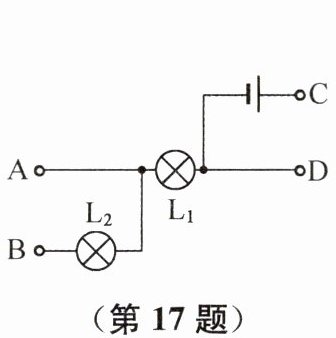

17. 如图所示，A、B、C、D是四个接线柱，要使$\mathrm{L}_{1}$、$\mathrm{L}_{2}$并联，应用导线分别连接________两个接线柱和________两个接线柱.
答案
B、D
; A、C
;
;

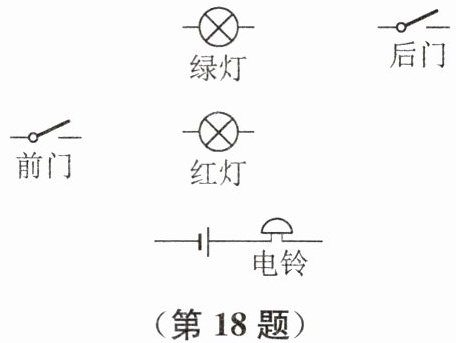

18. 学习了电路相关知识后，小明想给自家的养殖场设计一种呼叫装置，要求前、后门来的客人均可呼叫.前门来的客人闭合开关，办公室的电铃响、红灯亮；后门来的客人闭合开关，办公室的电铃响、绿灯亮.请帮助他画出符合要求的电路图（导线不得交叉）.
答案

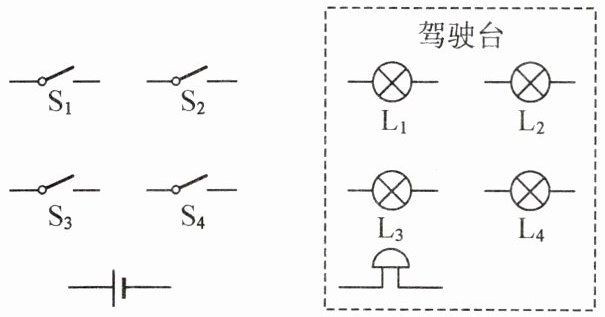

19. 小轿车一般有四个车门，为防止行驶时车门没关好带来危险，有些车设计了报警电路.四个车门都关闭时电铃不响且指示灯都不亮；只要有一个车门没有关闭，电铃就会报警，对应的指示灯($\mathrm{S}_1$对应$\mathrm{L}_1$，其他类推)就会发光，根据指示灯发光情况可判断哪一个车门没有关闭.请你在图中将各元件连接，设计出符合要求的电路图.(说明:每个车门控制一个开关，当车门关闭时开关断开，车门打开时开关闭合)

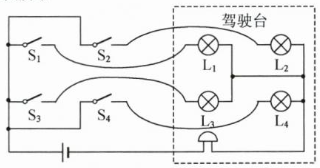

答案
